> EATON - MOELLER>Interrupteurs de protection moteur>PKZ0-XRH-MCC 106137 Y7-106137 ELECTRIC Manette de commande extérieure, pour MCC, 90°, version NA
ANUNCIAR
Produit précédent Produit suivant

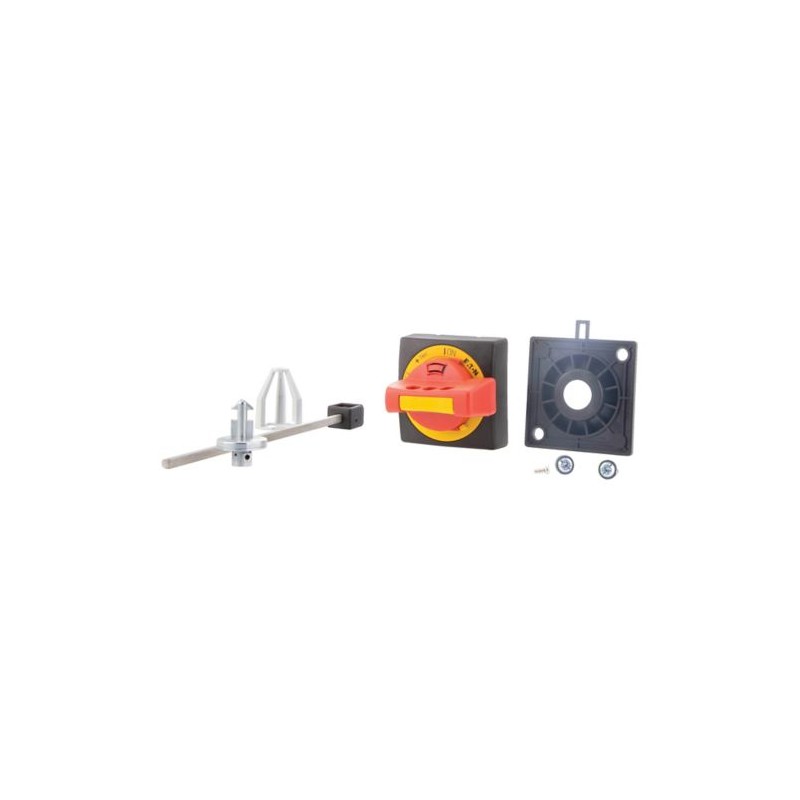

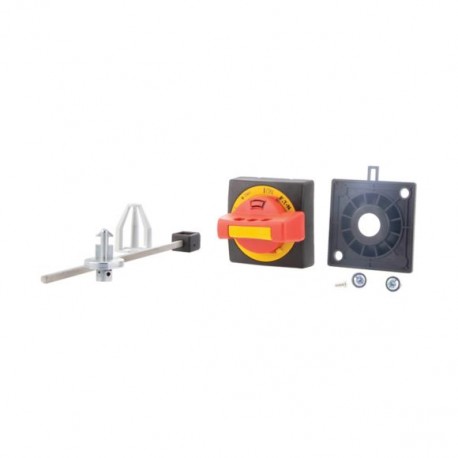

PKZ0-XRH-MCC 106137 Y7-106137 EATON ELECTRIC Manette de commande extérieure, pour MCC, 90°, version NA Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKZ0-XRH-MCC 106137 Y7-106137 EATON ELECTRIC Manette de commande extérieure, pour MCC, 90°, version NA

PKZ0-XRH-MCC

106137

Y7-106137

EATON-MOELLER

Manette de commande extérieure, pour MCC, 90°, version NA

PKZ0-XRH-MCC

Eaton Moeller® series PKZ0 Door coupling handle, for MCC, 90 degree, NA type PKZ0-XRH-MCC

Poignée d’accouplement de porte, Gamme de produits : Accessoires, À utiliser comme interrupteur principal avec fonction d’arrêt d’urgence selon EN 60204 dans les systèmes de distribution d’énergie MCC et avec PKZM0 installé en cas de rotation de 90°, Rouge-jaune, À utiliser avec : PKZM0, PKZM4

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $56.69
Prix unitaire: $56.69
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series PKZ0 Accessory Door coupling handle
Catalog Number
106137
Model Code
PKZ0-XRH-MCC
EAN
4015081059072
Product Length/Depth
235 mm
Product Height
66 mm
Product Width
64 mm
Product Weight
0.16 kg
Certifications
UL File No.: E36332
UL 508
CSA
UL
CE
CSA File No.: 165628
IEC/EN 60947-4-1
UL Category Control No.: NLRV
CSA Class No.: 3211-05
CSA-C22.2 No. 14
Catalog Notes
Cannot be used in combination with VHI20-PKZ0.

Features & Functions

Color
Red
Features
Lockable
Fitted with:
3 padlocks, 4 - 8 mm hasp thickness
Extension shaft
ON/OFF switch position and “+” (tripped), lockable

General

Product Category
Accessories
Suitable as
Main switch with Emergency-Stop function to EN 60204 in MCC power distribution systems and with PKZM0 installed when rotated by 90°
Suitable for
Emergency stop

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 106137 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Non
Couleur (EF000007) Rouge
Adapté à un arrêt d'urgence (EF001433) Oui
Avec axe (EF001434) Oui
Adapté à un disjoncteur (EF005863) Non
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Non
Classe de protection (NEMA) (EF011959) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKZ0-XRH-MCC Y7-106137 106137 ES_106132.pdf 2 Mbytes PKZ0-XRH-MCC Y7-106137 106137 ES_106132.pdf
