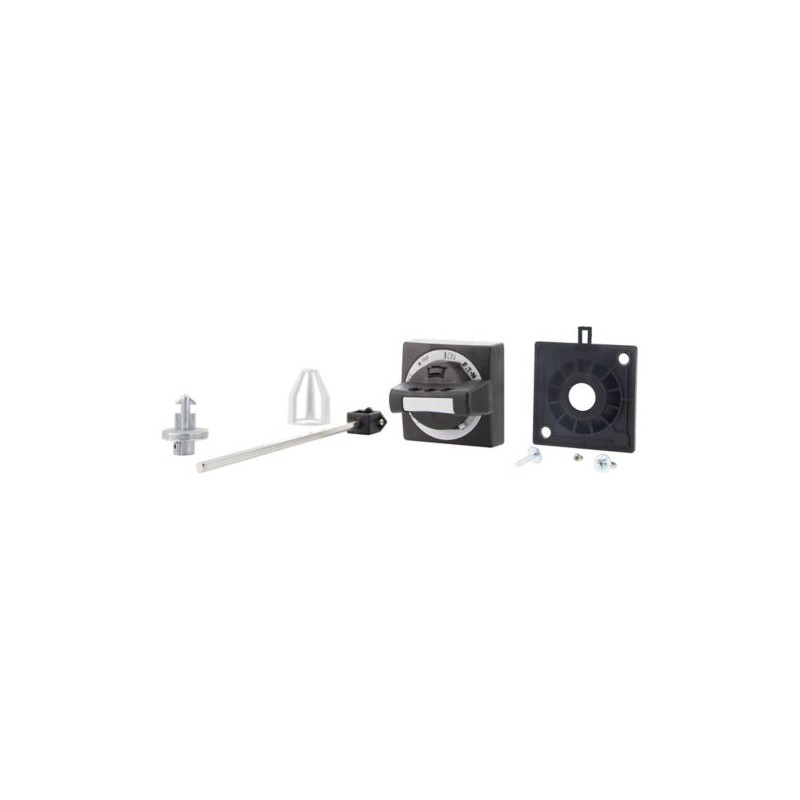

PKE-XH 142416 Y7-142416 EATON ELECTRIC Manette de commande extérieure, noire, pour PKE Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PKE-XH 142416 Y7-142416 EATON ELECTRIC Manette de commande extérieure, noire, pour PKE

PKE-XH

142416

Y7-142416

EATON-MOELLER

Manette de commande extérieure, noire, pour PKE

PKE-XH

Eaton Moeller® series PKE Door coupling handle, black, for PKE

Poignée rotative d’accouplement de porte pour utilisation comme interrupteur principal selon EN 60204 avec arbre d’extension enfichable PKZ0-XAH, peut être coupée à la longueur souhaitée pour des profondeurs de montage à partir de 100... 200 millimètres. Porte-bagages avec arbre d’extension inclus en standard. Avec position de l’interrupteur ON/OFF et « + » (déclenché), verrouillable en position d’arrêt avec 3 cadenas de 4...8 épaisseur de moraillon

Plus de détails


Appareillage industriel basse tension > Poignée pour armoire electrique

Interrupteurs de protection de moteur électroniques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $107.07
Prix unitaire: $107.07
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series PKE Door coupling handle
Catalog Number
142416
Model Code
PKE-XH
EAN
4015081391424
Product Length/Depth
235 mm
Product Height
66 mm
Product Width
64 mm
Product Weight
0.16 kg
Certifications
CSA
UL
UL 508
UL Category Control No.: NLRV
CSA Class No.: 3211-05
CE
UL File No.: E36332
CSA File No.: 165628
CSA-C22.2 No. 14
IEC/EN 60947-4-1
Catalog Notes
Cannot be used in combination with VHI20-PKZ0.

Features & Functions

Color
Black
Features
Lockable
Fitted with:
Axis extension
ON/OFF switch position and “+” (tripped), lockable
3 padlocks, 4 - 8 mm hasp thickness
Door interlock

General

Degree of protection
IP65
NEMA 4X, 12
Product Category
Accessories
Suitable as
Main switch to IEC/EN 60204
Used with
PKE-XH

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 142416 Appareillage industriel basse tension (EC000230)
Caractéristique Valeur
Avec rallonge d'axe (EF001968) Oui
Avec verrouillage de porte (EF001969) Oui
Verrouillable (EF000113) Oui
Avec poignée rouge/jaune (EF001970) Non
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKE-XH Y7-142416 142416 ES_106132.pdf 2 Mbytes PKE-XH Y7-142416 142416 ES_106132.pdf
