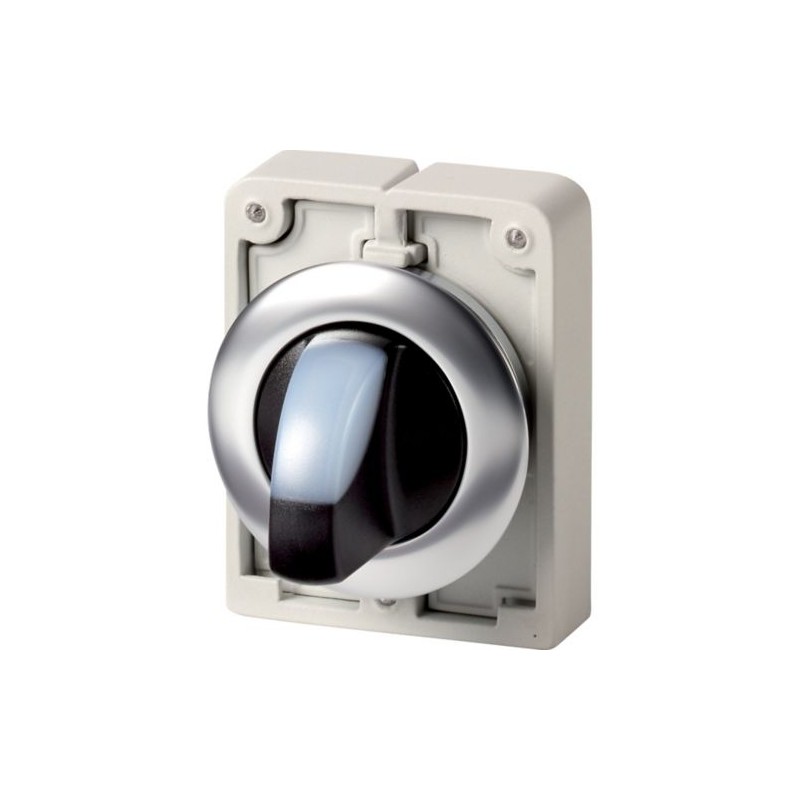

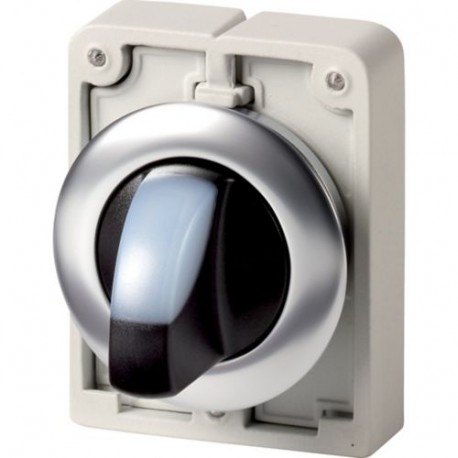

M30I-FWLKV-W 188067 Y7-188067 EATON ELECTRIC Illuminated option keys, flat front, with T-handle, white, 2 po.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M30I-FWLKV-W 188067 Y7-188067 EATON ELECTRIC Illuminated option keys, flat front, with T-handle, white, 2 po..

M30I-FWLKV-W

188067

Y7-188067

EATON-MOELLER

Illuminated option keys, flat front, with T-handle, white, 2 positions (V position), maintained

Commutateur-Sélecteur lumineux court; Return; 2 positions (V); Blanc; Anneau Inoxydable Plat Avant

Eaton Moeller® series M30 Illuminated selector switch actuator, RMQ-Titan, with thumb-grip, maintained, 2 positions (V position), White, Front ring stainless steel

Actionneur de sélecteur lumineux, Gamme de produits : RMQ-Titan, Unité unique, Design : avec poignée de pouce, maintenue, 2 positions (position V), Couleur Poignée de pouce : Blanc, Degré de protection : IP64, Bague frontale en acier inoxydable, Raccordement à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions de la face : Ø 36mm, Instructions : Fonction de maintien en place/ressort de rappel, peut être changé avec les pièces de codage M22-XC-Y, Normes : IEC/EN 60947, VDE 0660, Degré de protection : IP64

Plus de détails


Appareillage industriel basse tension > Tête de sélecteur

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $29.29
Prix unitaire: $29.29
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Commutateur rotatif lumineux M30 Moeller® series Eaton
Numéro de catalogue
188067
Code de modèle
M30I-FWLKV-W
EAN
4015081857463
Longueur du produit
36 mm
Hauteur du produit
47 mm
Largeur du produit
46 mm
Poids du produit
0.042 kg
Certifications
VDE 0660
IEC/EN 60947
Fichier CSA n° 012528
CSA Class No.: 3211-03
DNV
UL File No.: E29184
GL
IEC/EN 60947-5
UL 508
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CE marking
UL Category Control No.: NKCR
Répertorié UL
Certifié CSA

Features & Functions

Couleur de la collerette
Acier inoxydable
Matériau de la collerette
Métal
Forme
à manette
Face avant plane
Équipé de :
bague frontale
Fonctions
fonction rappel/accrochage, peut être modifié avec les pièces de codage M22-XC-Y

General

Degré de protection
NEMA 4X, 13
Degré de protection (face avant)
IP66
Longévité mécanique
100.000 manœuvres
Diamètre d'ouverture
30 mm
Fréquence de fonctionnement
2000 manœuvres/h
Couple de commande
0.3 Nm
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
RMQ-Titan
Taille
Dimensions frontales : Ø 36 mm
Adapté à
Luminosité
Angle de rotation
60 °
Type
Commutateur rotatif lumineux

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
15 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms
Mécanique, selon IEC/EN 60068-2-27

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Résistance climatique
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30

Communication

Connexion au module SmartWire-DT
Oui
Avec interfaces SWD-RMQ

Actuator

Couleur d'actionneur
Blanc
Fonction de l’actionneur
Permanent
Fonction touche
Type d’actionneur
Manette
Nombre de positions de commutation
2

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 188067 Appareillage industriel basse tension (EC000222)
Caractéristique Valeur
Nombre de positions de commutation (EF000231) 2
Finition de l'élément d'actionnement (EF006976) Manette
Adapté à l'éclairage (EF001142) Oui
Couleur de l'élément d'actionnement (EF007167) Blanc
Couleur de la calotte du voyant lumineux (EF007165) Blanc
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 30 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Oui
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Métal
Couleur de bague frontale (EF002429) Acier inoxydable
Classe de protection (IP), face avant (EF003118) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30I-FWLKV-W Y7-188067 188067 ES_182922.pdf 3 Mbytes M30I-FWLKV-W Y7-188067 188067 ES_182922.pdf
