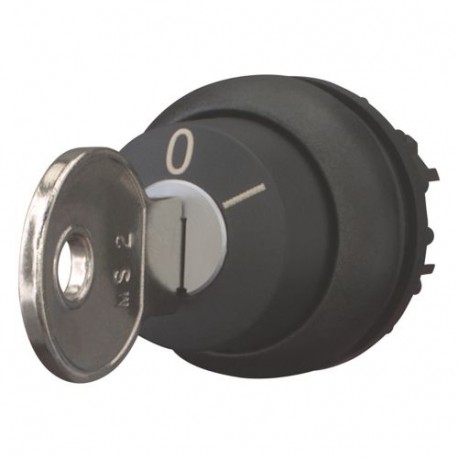

M22S-WRS-MS2 111772 Y7-111772 EATON ELECTRIC Clé de l'actionneur, 2 positions, maintenu Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22S-WRS-MS2 111772 Y7-111772 EATON ELECTRIC Clé de l'actionneur, 2 positions, maintenu

M22S-WRS-MS2

111772

Y7-111772

EATON-MOELLER

Clé de l'actionneur, 2 positions, maintenu

M22S-WRS-MS2

Eaton Moeller® series M22 Key-operated actuator, maintained, 2 positions, MS2, Key withdrawable: 0, I, Bezel: black

Actionneur à clé pour la fermeture simple (pas pour les systèmes de verrouillage) avec indice de protection IP66. Prêt à l’emploi avec le mécanisme de verrouillage MS2. Option : ensuite, la fonction maintenue et de rappel par ressort ainsi que le retrait des clés peuvent être modifiés et le kit de codage disponible en tant qu’accessoire.

Plus de détails


Appareillage industriel basse tension > Tête de sélecteur

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $54.69
Prix unitaire: $54.69
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Key-operated actuator
Catalog Number
111772
Model Code
M22S-WRS-MS2
EAN
4015081113224
Product Length/Depth
70 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.034 kg
Certifications
DNV
GL
IEC/EN 60947
LR
VDE 0660

Features & Functions

Bezel color
Black
Bezel material
Plastic
Color
Black
Design
Classical
Key operated
Fitted with:
Front ring
Key code
MS2

General

Accessories
1 key included with supplied equipment.
Degree of protection
NEMA 4X
Degree of protection (front side)
IP66
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
100 Operations/h
Switching angle
60 °
Type
Key-operated button
Type
Key-operated button

Ambient conditions, mechanical

Mounting position
As required

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Communication

Connection to SmartWire-DT
No
Yes
With SWD-RMQ connections

Actuator

Actuator color
Black
Actuator function
Switching function latching
Key withdrawable in position 0
Key withdrawable in position 1
Maintained
Actuator type
Key
Number of switch positions
2

Contacts

Force for positive opening - min
0 N

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 111772 Appareillage industriel basse tension (EC000222)
Caractéristique Valeur
Nombre de positions de commutation (EF000231) 2
Finition de l'élément d'actionnement (EF006976) Clé
Adapté à l'éclairage (EF001142) Non
Couleur de l'élément d'actionnement (EF007167) Noir
Couleur de la calotte du voyant lumineux (EF007165) Autre
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Fonction de commutation encliquetable (EF007447) Oui
À rappel (EF001407) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Noir
Classe de protection (IP), face avant (EF003118) IP66
Classe de protection (NEMA) (EF011959) 4X

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WRS-MS2 Y7-111772 111772 FR_111772.pdf 114 Kbytes M22S-WRS-MS2 Y7-111772 111772 FR_111772.pdf
