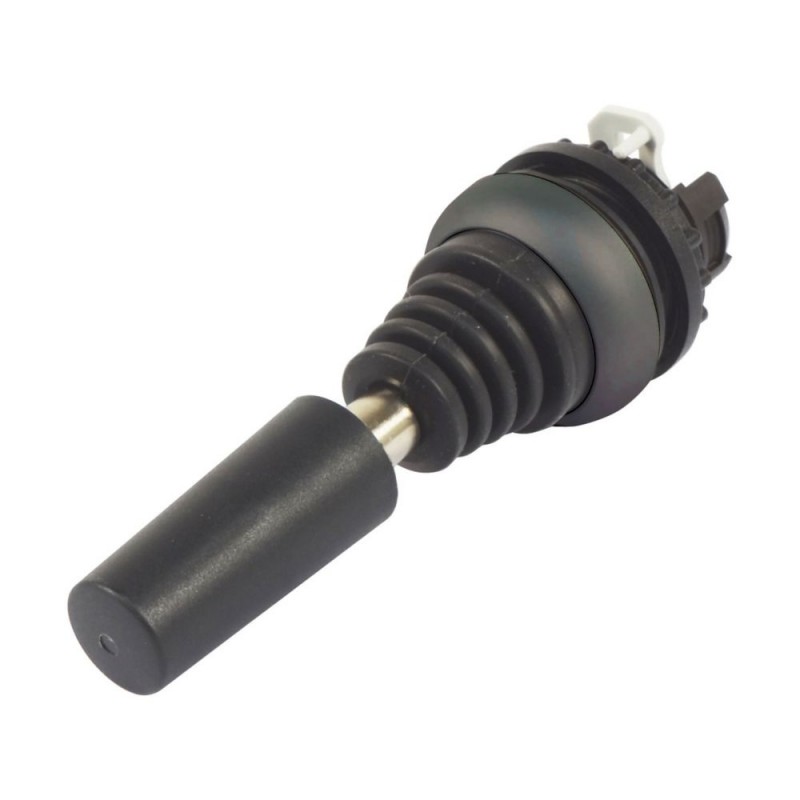

M22S-WRJS2V 178577 Y7-178577 EATON ELECTRIC Joystick 2 positions verticale à accrochage axe métallique Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22S-WRJS2V 178577 Y7-178577 EATON ELECTRIC Joystick 2 positions verticale à accrochage axe métallique

M22S-WRJS2V

178577

Y7-178577

EATON-MOELLER

Joystick; 2 positions; verticale; à accrochage; axe métallique

Manette de jeu; Niché; 2 positions; Debout; Arbre du métal; Anneau Noir

Eaton Moeller® series M22 Joystick, with one operating point per operating direction, with metal shaft, 2 positions, Bezel: black, maintained, Vertical

Joystick, Gamme de produits : RMQ-Titan, Unité unique, Description : avec un point de commande par sens de conduite, avec arbre métallique, 2 positions, Degré de protection : IP66, Lunette : noire, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Fonction : maintenue, Verticale, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $82.53
Prix unitaire: $82.53
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Joystick
Catalog Number
178577
Model Code
M22S-WRJS2V
EAN
4015081739066
Product Length/Depth
100 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.038 kg
Certifications
CSA File No.: 012528
CSA-C22.2 No. 94-91
IEC/EN 60947
IEC/EN 60947-5
VDE 0660
CSA
CE
CSA-C22.2 No. 14-13
UL 508
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL
UL File No.: E29184

Features & Functions

Bezel color
Black
Bezel material
Plastic
Fitted with:
Metal shaft
Filament bulb (24 V)
Front ring

General

Degree of protection
IP66
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
2000 Operations/h
Type
Joystick
Type
Joystick

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Electrical rating

Rated operational current (Ie) at AC-21, 400 V, 415 V
0 A

Communication

Connection to SmartWire-DT
Yes
With SWD-RMQ connections

Actuator

Actuating force
5 N
Actuator function
Maintained
Vertical
Number of actuation directions
2

Contacts

Force for positive opening - min
0 N
Number of contacts (normally closed) per actuation direction
0

ETIM for 178577 Appareillage industriel basse tension (EC000632)
Caractéristique Valeur
Courant de fonctionnement nominal à CA-21 (EF002417) 0 A
Fixation centrale, diamètre du trou (EF002424) 22.5 mm
Longueur du joystick (EF006524) 75 mm
Nombre de directions d'actionnement (EF002425) 2
Nombre de positions de commutation (EF000231) 1
Nombre de contacts à fermeture par direction d'actionnement (EF002427) 0
Nombre de contacts à ouverture par direction d'actionnement (EF008263) 0
Nombre de contacts-inverseurs par direction (EF005599) 0
Avec retour automatique à la position 0 (EF002428) Non
Verrouillage en position 0 (EF006283) Non
Générateur de code (EF005666) Non
Signal de sortie analogique configurable (EF003236) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Noir
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WRJS2V Y7-178577 178577 EN_289241.pdf 3 Mbytes M22S-WRJS2V Y7-178577 178577 EN_289241.pdf
