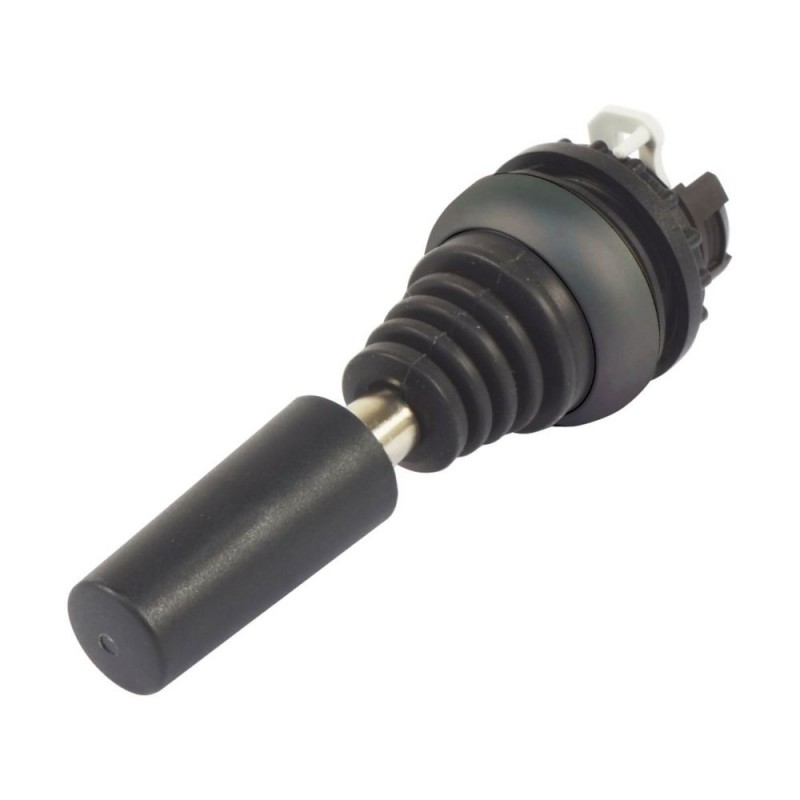

M22S-WRJS2H 178576 Y7-178576 EATON ELECTRIC Joystick 2 positions horizontale à accrochage axe métallique Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22S-WRJS2H 178576 Y7-178576 EATON ELECTRIC Joystick 2 positions horizontale à accrochage axe métallique

M22S-WRJS2H

178576

Y7-178576

EATON-MOELLER

Joystick; 2 positions; horizontale; à accrochage; axe métallique

Manette de jeu; Niché; 2 positions, Horizontale; Arbre du métal; Anneau Noir

Eaton Moeller® series M22 Joystick, with one operating point per operating direction, with metal shaft, 2 positions, Bezel: black, maintained, Horizontal

Joystick, Gamme de produits : RMQ-Titan, Unité unique, Description : avec un point de commande par sens de marche, avec arbre métallique, 2 positions, Degré de protection : IP66, Lunette : noir, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Fonction : maintenue, Horizontale, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $82.57
Prix unitaire: $82.57
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Joystick
Catalog Number
178576
Model Code
M22S-WRJS2H
EAN
4015081739059
Product Length/Depth
100 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.038 kg
Certifications
CSA Class No.: 3211-03
IEC/EN 60947-5
CSA
UL 508
CSA-C22.2 No. 94-91
IEC/EN 60947
CE
UL
CSA-C22.2 No. 14-13
CSA File No.: 012528
UL Category Control No.: NKCR
UL File No.: E29184
VDE 0660

Features & Functions

Bezel color
Black
Bezel material
Plastic
Fitted with:
Filament bulb (24 V)
Metal shaft
Front ring

General

Degree of protection
IP66
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
2000 Operations/h
Type
Joystick
Type
Joystick

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Electrical rating

Rated operational current (Ie) at AC-21, 400 V, 415 V
0 A

Communication

Connection to SmartWire-DT
Yes
With SWD-RMQ connections

Actuator

Actuating force
5 N
Actuator function
Horizontal
Maintained
Number of actuation directions
2

Contacts

Force for positive opening - min
0 N
Number of contacts (normally closed) per actuation direction
0

ETIM for 178576 Appareillage industriel basse tension (EC000632)
Caractéristique Valeur
Courant de fonctionnement nominal à CA-21 (EF002417) 0 A
Fixation centrale, diamètre du trou (EF002424) 22.5 mm
Longueur du joystick (EF006524) 75 mm
Nombre de directions d'actionnement (EF002425) 2
Nombre de positions de commutation (EF000231) 1
Nombre de contacts à fermeture par direction d'actionnement (EF002427) 0
Nombre de contacts à ouverture par direction d'actionnement (EF008263) 0
Nombre de contacts-inverseurs par direction (EF005599) 0
Avec retour automatique à la position 0 (EF002428) Non
Verrouillage en position 0 (EF006283) Non
Générateur de code (EF005666) Non
Signal de sortie analogique configurable (EF003236) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Noir
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WRJS2H Y7-178576 178576 EN_289241.pdf 3 Mbytes M22S-WRJS2H Y7-178576 178576 EN_289241.pdf
