> EATON - MOELLER>Moyens de contrôle et de signalisation >M22-WRS-SA(*)-*-A8 285537 Y7-285537 ELECTRIC Bouton à clé, 2 positions, à accrochage, version selon in..
Produit précédent Produit suivant

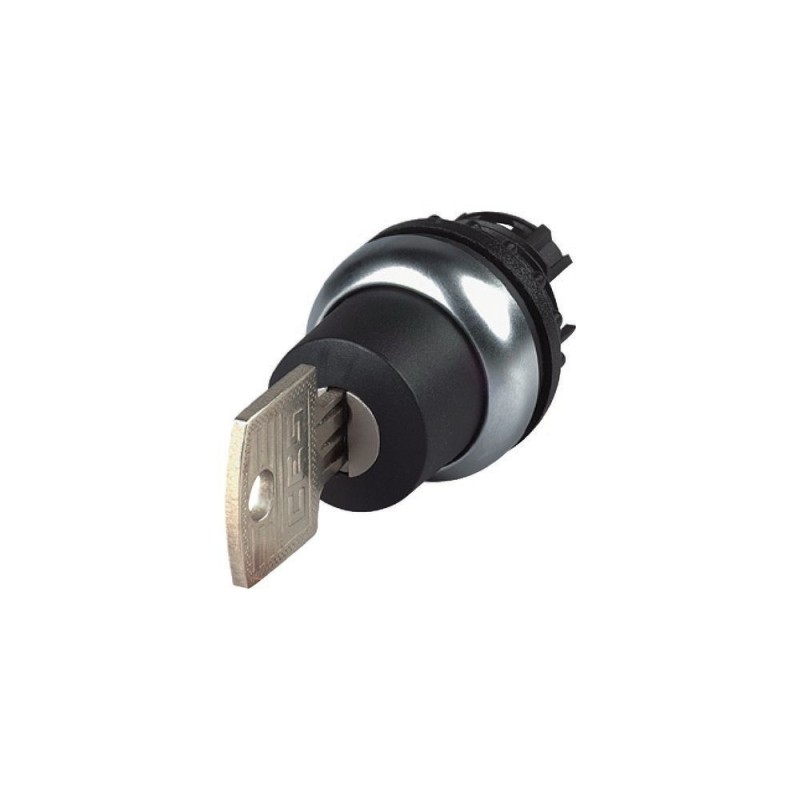

M22-WRS-SA(*)-*-A8 285537 Y7-285537 EATON ELECTRIC Bouton à clé, 2 positions, à accrochage, version selon in.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-WRS-SA(*)-*-A8 285537 Y7-285537 EATON ELECTRIC Bouton à clé, 2 positions, à accrochage, version selon in..

M22-WRS-SA(*)-*-A8

285537

Y7-285537

EATON-MOELLER

Bouton à clé, 2 positions, à accrochage, version selon indication

Touche de sélection; Verrouillage; 2-position; système de clés; Anneau de Titane

Actionneur à clé, Gamme de produits : RMQ-Titan, Unité unique, Conception : à clé, entretenu, Convient pour les systèmes de clés passe-partout, 2 positions, I, Degré de protection : IP66, Lunette : titane, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions de la face : 29,7, avec deux clés, Normes : IEC/EN 60947, VDE 0660, Degré de protection : IP66

Plus de détails


Appareillage industriel basse tension > Tête de sélecteur

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Bouton actionneur à clé M22 Moeller® series Eaton
Numéro de catalogue
285537
Code de modèle
M22-WRS-SA(*)-*-A8
Longueur du produit
70 mm
Hauteur du produit
30 mm
Largeur du produit
30 mm
Poids du produit
0.034 kg
Certifications
CSA-C22.2 No. 94-91
UL
CSA File No.: 012528
IEC/EN 60947
UL File No.: E29184
CSA
UL Category Control No.: NKCR
UL 508
VDE 0660
CE
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
IEC/EN 60947-5
DNV
GL
LR

Features & Functions

Couleur de la collerette
titane
Matériau de la collerette
Plastique
Forme
commande à clé
Classique
Équipé de :
bague frontale

General

Accessoires
2 clés incluses dans l'équipement fourni.
Degré de protection
NEMA 4X, 13
Degré de protection (face avant)
IP66
Longévité mécanique
100.000 manœuvres
Diamètre d'ouverture
22.5 mm
Fréquence de fonctionnement
100 opérations/h
Couple de commande
0.5 Nm
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
RMQ-Titan
Taille
Diamètre avant : 29,7 mm
Adapté à
Installations avec serrures à combinaisons multiples
Angle de rotation
60 °
Type
Bouton à clé

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms
Mécanique, selon IEC/EN 60068-2-27

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Résistance climatique
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30

Communication

Connexion au module SmartWire-DT
Avec interfaces SWD-RMQ
Oui

Actuator

Couleur d'actionneur
Noir
Fonction de l’actionneur
Fonction d'accrochage
Permanent
Clé amovible en position 0
Clé amovible en position 1
Type d’actionneur
Clé
Nombre de positions de commutation
2

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 285537 Appareillage industriel basse tension (EC000222)
Caractéristique Valeur
Nombre de positions de commutation (EF000231) 2
Finition de l'élément d'actionnement (EF006976) Clé
Adapté à l'éclairage (EF001142) Non
Couleur de l'élément d'actionnement (EF007167) Noir
Couleur de la calotte du voyant lumineux (EF007165) Autre
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Fonction de commutation encliquetable (EF007447) Oui
À rappel (EF001407) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Titan
Classe de protection (IP), face avant (EF003118) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WRS-SA(*)-*-A8 Y7-285537 285537 EN_289241.pdf 3 Mbytes M22-WRS-SA(*)-*-A8 Y7-285537 285537 EN_289241.pdf
