> EATON - MOELLER>Moyens de contrôle et de signalisation >M22-WRJS2H 178574 Y7-178574 ELECTRIC Joystick 2 positions horizontale à accrochage axe métallique
ANUNCIAR
Produit précédent Produit suivant

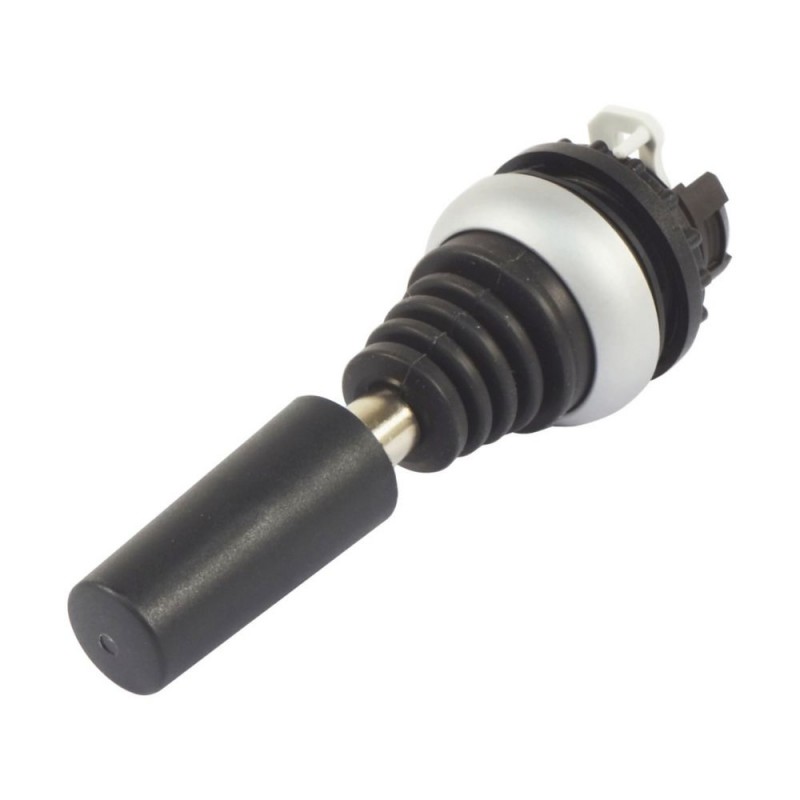

M22-WRJS2H 178574 Y7-178574 EATON ELECTRIC Joystick 2 positions horizontale à accrochage axe métallique Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-WRJS2H 178574 Y7-178574 EATON ELECTRIC Joystick 2 positions horizontale à accrochage axe métallique

M22-WRJS2H

178574

Y7-178574

EATON-MOELLER

Joystick; 2 positions; horizontale; à accrochage; axe métallique

Manette de jeu; Niché; 2 positions, Horizontale; Arbre du métal; Anneau de Titane

Eaton Moeller® series M22 Joystick, with one operating point per operating direction, with metal shaft, 2 positions, Bezel: titanium, maintained, Horizontal

Joystick, Gamme de produits : RMQ-Titan, Unité unique, Description : avec un point de commande par sens de marche, avec arbre métallique, 2 positions, Degré de protection : IP66, Lunette : titane, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Fonction : maintenue, Horizontale, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $82.62
Prix unitaire: $82.62
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Joystick M22 Moeller® series Eaton
Numéro de catalogue
178574
Code de modèle
M22-WRJS2H
EAN
4015081739035
Longueur du produit
100 mm
Hauteur du produit
30 mm
Largeur du produit
30 mm
Poids du produit
0.038 kg
Certifications
CSA
IEC/EN 60947
VDE 0660
CSA-C22.2 No. 14-13
CE
CSA-C22.2 No. 94-91
UL File No.: E29184
UL Category Control No.: NKCR
UL 508
IEC/EN 60947-5
UL
CSA Class No.: 3211-03
CSA File No.: 012528

Features & Functions

Couleur de la collerette
titane
Matériau de la collerette
Plastique
Équipé de :
bague frontale
Lampe à incandescence (24 V)
Axe métallique

General

Degré de protection
IP66
NEMA 4X, 13
Longévité mécanique
100 000 manœuvres
Diamètre d'ouverture
22.5 mm
Fréquence de fonctionnement
2000 manœuvres/h
Catégorie de produit
RMQ-Titan
Type
Joystick

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
Mécanique, selon IEC/EN 60068-2-27
30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Résistance climatique
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30

Electrical rating

Courant assigné d'emploi (Ie) AC-21, 400 V, 415 V
0 A

Communication

Connexion au module SmartWire-DT
Avec interfaces SWD-RMQ
Oui

Actuator

Force de manœuvre
5 N
Fonction de l’actionneur
Permanent
Horizontal
Nombre de directions d'actionnement
2

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 178574 Appareillage industriel basse tension (EC000632)
Caractéristique Valeur
Courant de fonctionnement nominal à CA-21 (EF002417) 0 A
Fixation centrale, diamètre du trou (EF002424) 22.5 mm
Longueur du joystick (EF006524) 75 mm
Nombre de directions d'actionnement (EF002425) 2
Nombre de positions de commutation (EF000231) 0
Nombre de contacts à fermeture par direction d'actionnement (EF002427) 0
Nombre de contacts à ouverture par direction d'actionnement (EF008263) 0
Nombre de contacts-inverseurs par direction (EF005599) 0
Avec retour automatique à la position 0 (EF002428) Non
Verrouillage en position 0 (EF006283) Non
Générateur de code (EF005666) Non
Signal de sortie analogique configurable (EF003236) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Titan
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WRJS2H Y7-178574 178574 EN_289241.pdf 3 Mbytes M22-WRJS2H Y7-178574 178574 EN_289241.pdf
