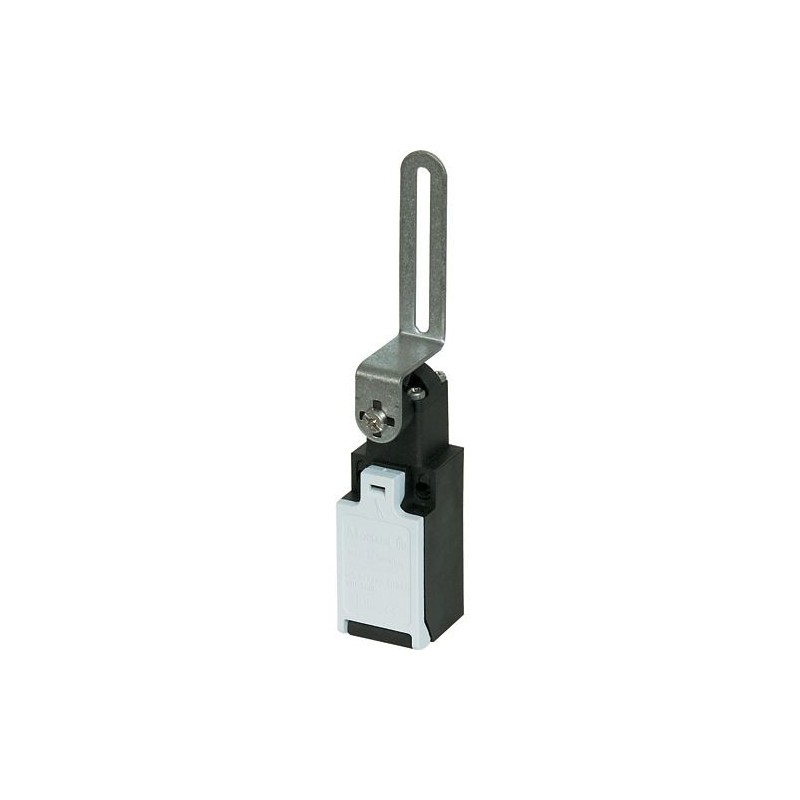

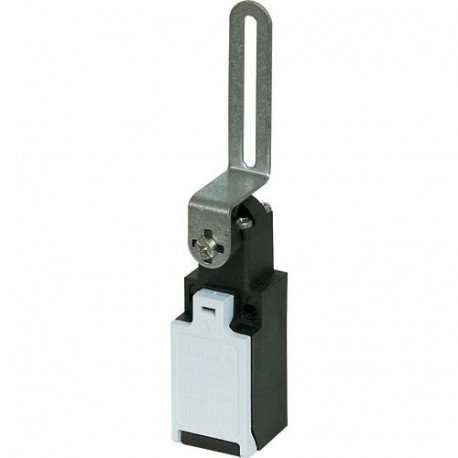

LSR-S11-1-I-CC/TKG 167678 EATON ELECTRIC Hasp-exploité interrupteur de sécurité (-30°C)
LSR-S11-1-I-CC/TKG
167678
EATON-MOELLER
Hasp-exploité interrupteur de sécurité (-30°C)
Interrupteur de position de sécurité Plastique 1 NO + 1 NC Pour couvercle Temps froid -40°C
Interrupteurs de sécurité pour portes (-40°C)
Interrupteur de sécurité à moraillons, Fonction de base : Interrupteurs de position, Interrupteurs de position de sécurité, Référence du groupe de pièces : LSR, Gamme de produits : Interrupteur de sécurité à moraillons, Degré de protection : IP65, Normes : IEC/EN 60947
Détecteurs > Commutateur simple position
Interrupteurs de position
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Interrupteurs de sécurité pour portes (-40°C)
Interrupteur de sécurité pour portes, Fonction de base: Interrupteur de position, Interrupteurs de position de sécurité, Identificateur de type: LSR, Gamme: Interrupteurs de sécurité pour portes, Degré de protection: IP65, Conformité aux normes: IEC/EN 60947
Gamme de livraison
Fonction de base
Interrupteur de position
Interrupteurs de position de sécurité
Interrupteurs de position de sécurité
Identificateur de type
LSR
Gamme
Interrupteurs de sécurité pour portes
Degré de protection
IP65
Température ambiante
-40 - +70 °C
Marque de qualité
Mode de raccordement
Borne à vis
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947
Résistance climatique
Chaleur humide, constante selon IEC 60068-2-78, chaleur humide, cyclique selon IEC 60068-2-30.
Température ambiante
-40 - +70 °C
Position de montage
Quelconque
Degré de protection
IP65
Sections raccordablesConducteur à âme massive
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
2 x (0.5 - 1.5) mm2
Fidélité du point de commutation
0.02 mm
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Tension assignée d'isolement [Ui]
500 V
Courant assigné d’emploi [Ie]AC-1524 V [Ie]
6 A
Courant assigné d’emploi [Ie]AC-15220 V 230 V 240 V [Ie]
6 A
Courant assigné d’emploi [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Courant assigné d’emploi [Ie]DC-1324 V [Ie]
3 A
Courant assigné d’emploi [Ie]DC-13110 V [Ie]
0.8 A
Courant assigné d’emploi [Ie]DC-13220 V [Ie]
0.3 A
Fréquence réseau
max. 400 Hz
Protection conditionnelle aux courts-circuits selon IEC/EN 60947-5-1par fusible calibre max.
6 A gG/gL
Valeurs mécaniques
Tenue aux chocs (onde demi-sinusoïdale 20 ms)Contact à action lente
25 g
Fréquence de commande [man./h]
≦ 1800
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
6 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.13 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-40 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Détecteurs (EG000026) / Commutateur simple position (EC000030)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Interrupteur de position / Interrupteur de position à une position ([email protected] [AGZ382015])
largeur du capteur
30 mm
diamètre du capteur
0 mm
hauteur du capteur
91 mm
longueur du capteur
32 mm
courant de fonctionnement nominal CA-15, 24 V
6 A
courant de fonctionnement nominal CA-15, 125 V
6 A
courant de fonctionnement nominal CA-15, 230 V
6 A
courant de fonctionnement nominal Ie CC-13, 24 V
3 A
courant de fonctionnement nominal Ie CC-13, 125 V
0.3 A
courant de fonctionnement nominal Ie CC-13, 230 V
0 A
fonction de commutation
élément de commutation à action lente
fonction de commutation encliquetable
non
sortie électronique
non
manœuvre positive d'ouverture
oui
nombre de contacts auxiliaires orientés sur la sécurité
0
nombre de contacts en tant que contacts à ouverture
1
nombre de contacts en tant que contacts à fermeture
1
nombre de contacts en tant qu'inverseurs
0
finition de l'interface
sans
finition de l'interface pour communication orientée sur la sécurité
sans
type de construction du boîtier
Quader
matériau du boîtier/corps
plastique
revêtement du boîtier
autre
finition de l'élément d'actionnement
sans
orientation de l'élément d'actionnement
autre
finition du raccordement électrique
autre
avec affichage du statut
non
adapté aux fonctions de sécurité
oui
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
température ambiante en fonctionnement
25 - 70 °C
indice de protection (IP)
IP65
Degré de protection (NEMA)
4X
Encombrements
| Caractéristique | Valeur |
|---|---|
| Largeur du capteur (EF007094) | 30 mm |
| Diamètre du capteur (EF007111) | 0 mm |
| Hauteur du capteur (EF007283) | 91 mm |
| Longueur du capteur (EF007334) | 32 mm |
| Courant de fonctionnement nominal CA-15, 24 V (EF007084) | 6 A |
| Courant de fonctionnement nominal CA-15, 125 V (EF007082) | 6 A |
| Courant de fonctionnement nominal CA-15, 230 V (EF001385) | 6 A |
| Courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) | 3 A |
| Courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) | 0.3 A |
| Courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) | 0.3 A |
| Fonction de commutation (EF000189) | Élément de commutation à action lente |
| Fonction de commutation encliquetable (EF007447) | Non |
| Sortie électronique (EF006987) | Non |
| Manœuvre positive d'ouverture (EF006694) | Oui |
| Nombre de contacts auxiliaires orientés sur la sécurité (EF006940) | 0 |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 1 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 1 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Finition de l'interface (EF006977) | Sans |
| Finition de l'interface pour communication orientée sur la sécurité (EF003956) | Sans |
| Type de construction du boîtier (EF004008) | Quader |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Finition de l'élément d'actionnement (EF006976) | Sans |
| Orientation de l'élément d'actionnement (EF008793) | Autre |
| Finition du raccordement électrique (EF003961) | Entrée de câble métrique |
| Avec affichage du statut (EF001602) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Température ambiante en fonctionnement (EF007515) | -40 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Classe de protection (NEMA) (EF011959) | 4X |
