> EATON - MOELLER>Transformateurs >EEB3 226106 ELECTRIC Limiteur de courant d'enclenchement, 1p, Ie 3A
Produit précédent Produit suivant

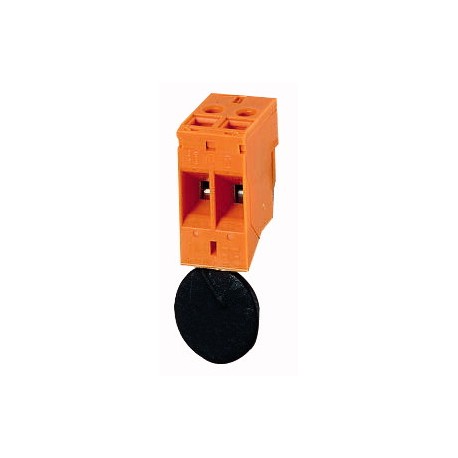

EEB3 226106 EATON ELECTRIC Limiteur de courant d'enclenchement, 1p, Ie 3A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EEB3 226106 EATON ELECTRIC Limiteur de courant d'enclenchement, 1p, Ie 3A

EEB3

226106

EATON-MOELLER

Limiteur de courant d'enclenchement, 1p, Ie=3A

Limiteur de courant de démarrage ; Monophasique; Ie=3 A

Limiteur de courant d’appel pour transformateurs monophasés de la série STI, STZ, ET courant primaire In 3.0 A

Plus de détails


Appareillage industriel basse tension > Limiteur de courant

Transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Limiteur de courant d'appel, 1p, Ie=3A
Limiteur de courant d'appel pour les STI-série transformateurs monophasés, STZ, ET le courant primaire En 3.0

Programme de livraison

La gamme de produits
Accessoires
Accessoires
Les limiteurs de courant d'appel
Courant primaire [In]
3 Un
Pour une utilisation avec
STI
STZ
Cu facteur de
0,00 kg
Notes

Courant primaire: à partir de la plaque signalétique du transformateur ou par le calcul

Monophasé: jeN= SN/(UNprimx η)

En trois phases: IN= SN/(√3 UNprimx η)

SN= Puissance apparente du transformateur

UNprim= nominale primaire du transformateur de tension

η = efficacité

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
0 Un
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
0 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
0 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
2,9 W
La dissipation de la chaleur de la capacité [Pdiss]
0 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+40 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / limiteur de Courant (EC000239)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / disjoncteur (LV < 1 kV) / limiteur de Courant ([email protected] [AKF014013])
Max. la puissance apparente
0 VA
La méthode de montage
D'autres
Climatisées nominale du courant de court-circuit de Qi
0 kA
Nominale courant permanent Ui
3 Un
Courant de court-circuit limiteur de
Pas de

ETIM for 226106 Appareillage industriel basse tension (EC000239)
Caractéristique Valeur
Puissance apparente max. (EF008258) 0 VA
Type de montage (EF000003) Montage direct
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Courant permanent nominal Iu (EF001389) 3 A
Limiteur de courant de court-circuit (EF007333) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EEB3 EEB3 226106 226106_FR.pdf 182 Kbytes EEB3 EEB3 226106 226106_FR.pdf
