> EATON - MOELLER>Interrupteurs de position >AR-AT4 088344 ELECTRIC Levier à galet pour AT4.
Produit précédent Produit suivant

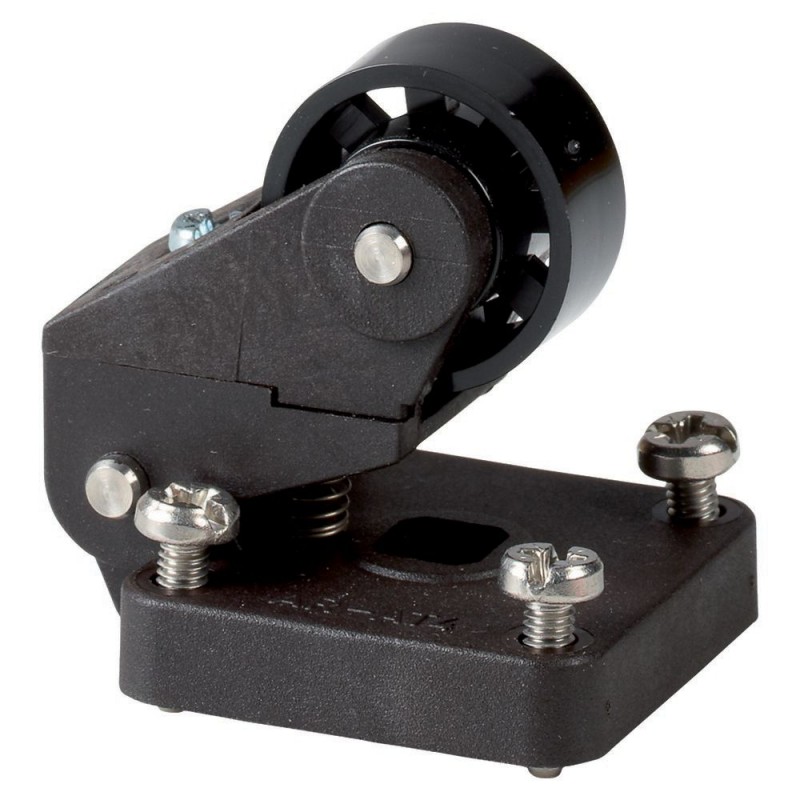

AR-AT4 088344 EATON ELECTRIC Levier à galet pour AT4. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AR-AT4 088344 EATON ELECTRIC Levier à galet pour AT4.

AR-AT4

088344

EATON-MOELLER

2

Levier à galet pour AT4.

Levier à rouleau ; Pour AT4

Tête de commande pour AT4, CEI EN 60947-5-1, appareil pour les marchés mondiaux, système modulaire, également pour une utilisation dans les circuits de sécurité

Plus de détails


Détecteurs > Tête d'entraînement pour commutateur de position / commutateur à charnière

Interrupteurs de position

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Levier à galet pour AT4.
Tête de commande pour AT4, IEC EN 60947-5-1, appareil pour le marché mondial, système modulaire, utilisation possible dans les circuits dédiés à la sécurité

Gamme de livraison

Fonction de base
Têtes de commande
Identificateur de type
AT4
Gamme
Levier à galet
Description
pour compléter le coffret isolant I-AT4
Vitesse d’attaque latérale max.
1 m/s
Angle d’attaque
45 degrés
Utilisation pour
I-AT4
IA-AT4
Remarques
La tête de commande est orientable de 90° en 90° pour permettre une adaptation aisée à tous les sens d’attaque.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Détecteurs (EG000026) / Tête d'entraînement pour commutateur de position / commutateur à charnière (EC001483)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Interrupteur de position / Tête d'entraînement pour Interrupteur de position ([email protected] [BAA083012])
finition de l'élément d'actionnement
levier à galet

ETIM for 088344 Détecteurs (EC001483)
Caractéristique Valeur
Finition de l'élément d'actionnement (EF006976) Levier à galet

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AR-AT4 AR-AT4 088344 FR_088344.pdf 170 Kbytes AR-AT4 AR-AT4 088344 FR_088344.pdf
