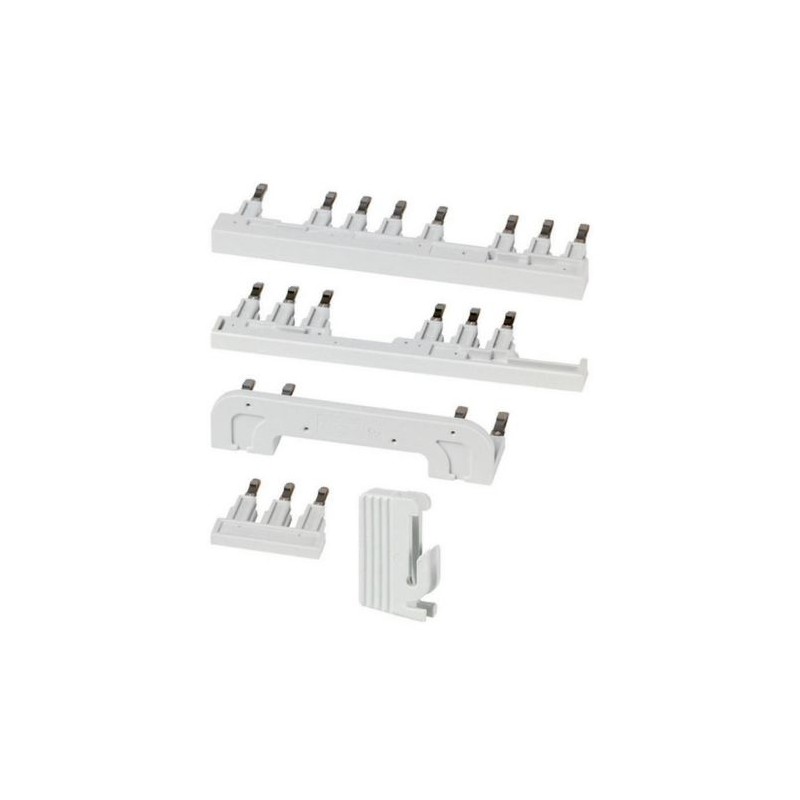

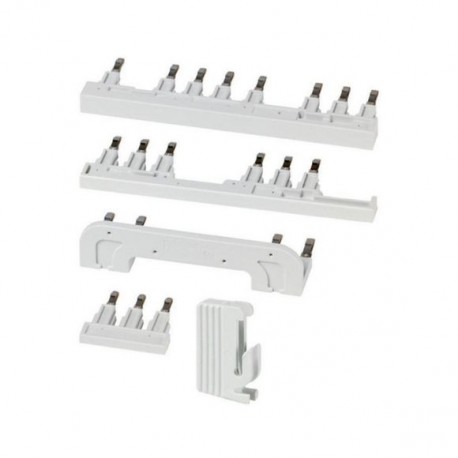

DILM12-XSL 283130 XTCEXSDLB EATON ELECTRIC Kit de câblage, trois broches pour le contacteur DILM7-15
DILM12-XSL
283130
XTCEXSDLB
EATON-MOELLER
Kit de câblage, trois broches pour le contacteur DILM7-15
Appareillage industriel basse tension > Kit de câblage pour disjoncteur
Accessoires KDIL
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les clients qui ont acheté ce produit ont également acheté...
En savoir plus
▲Kit de câblage, trois broches pour le contacteur DILM7-15
Pont de câblage pour circuit principal simplifiant le montage et la mise en service
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Accessoires de câblage
Description
Câblage du circuit principal pour démarreur étoile-triangle
y compris ponts pour connexion étoile
y compris ponts pour connexion étoile
Utilisation avec
DILM7
DILM9
DILM12
DILM15
DILM9
DILM12
DILM15
Utilisation pour
Contacteurs réseau DILM7/9/12/15
Contacteurs triangle DILM7/9/12/15
Contacteurs étoile DILM7/9/12/15
Contacteurs triangle DILM7/9/12/15
Contacteurs étoile DILM7/9/12/15
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
22 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
2.2 W
Puissance dissipée du matériel, fonction du courant [Pvid]
6.6 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Kit de câblage pour disjoncteur (EC002050)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Elément de câblage pour disjoncteur ([email protected] [ACN957011])
adapté au nombre de pôles
3
modèle
circuit étoile-triangle
Homologations
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
CSA File No.
012528
CSA Class No.
3211-05
North America Certification
CSA certified
Specially designed for North America
No
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| DILM12-XSL XTCEXSDLB 283130 FR_283130.pdf | 182 Kbytes |
 |
