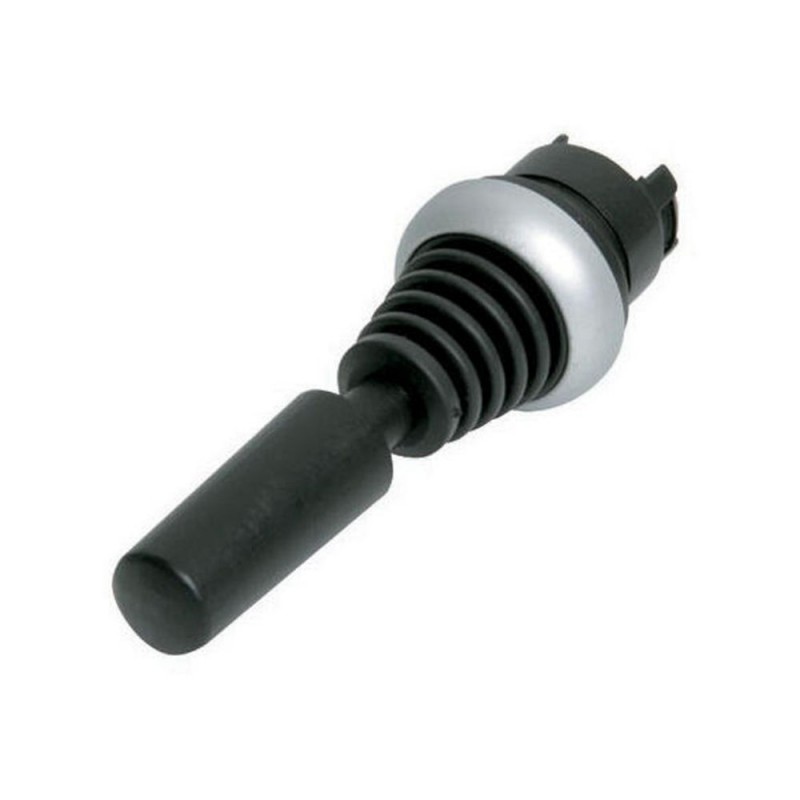

M22-WJ2V 289196 Y7-289196 EATON ELECTRIC Joystick 2 positions, à rappel vertical Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-WJ2V 289196 Y7-289196 EATON ELECTRIC Joystick 2 positions, à rappel vertical

M22-WJ2V

289196

Y7-289196

EATON-MOELLER

Joystick 2 positions, à rappel vertical

M22-WJ2V

Eaton Moeller® series M22 Joystick, with one operating point per operating direction, With plastic shaft, 2 positions, Bezel: titanium, momentary, Vertical

Joystick, Gamme de produits : RMQ-Titan, Unité unique, Description : avec un point de commande par sens de marche, Avec arbre en plastique, 2 positions, Degré de protection : IP66, Lunette : titane, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions de la face : - N/A -, Fonction : momentanée, Verticale, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $69.25
Prix unitaire: $69.25
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Joystick M22 Moeller® series Eaton
Numéro de catalogue
289196
Code de modèle
M22-WJ2V
EAN
4015082891961
Longueur du produit
100 mm
Hauteur du produit
30 mm
Largeur du produit
30 mm
Poids du produit
0.028 kg
Conformité
Marquage CE
Certifications
IEC 60947-5
EN 60947-5
UL 508
Norme CSA C22.2 n° 94-91
Norme CSA C22.2 n° 14-05
VDE
CSA
CSA File No.: 012528
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
IEC/EN 60947
CE
UL File No.: E29184
VDE 0660
IEC/EN 60947-5
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
UL

Features & Functions

Couleur de la collerette
titane
Matériau de la collerette
Plastique
Équipé de :
Axe en matière plastique
Lampe à incandescence (24 V)
bague frontale
Rétraction à la position 0

General

Accessoires
Axe en matière plastique
Degré de protection
IP66
NEMA 4X, 13
Longévité mécanique
100 000 manœuvres
Diamètre d'ouverture
22.5 mm
Fréquence de fonctionnement
2000 manœuvres/h
Catégorie de produit
RMQ-Titan
Type
Joystick

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
Mécanique, selon IEC/EN 60068-2-27
30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Résistance climatique
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78

Electrical rating

Courant assigné d'emploi (Ie) AC-21, 400 V, 415 V
0 A

Communication

Connexion au module SmartWire-DT
Avec interfaces SWD-RMQ
Oui

Actuator

Force de manœuvre
5 N
Fonction de l’actionneur
Vertical
à rappel
Nombre de directions d'actionnement
2

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 289196 Appareillage industriel basse tension (EC000632)
Caractéristique Valeur
Courant de fonctionnement nominal à CA-21 (EF002417) 0 A
Fixation centrale, diamètre du trou (EF002424) 22.5 mm
Longueur du joystick (EF006524) 75 mm
Nombre de directions d'actionnement (EF002425) 2
Nombre de positions de commutation (EF000231) 1
Nombre de contacts à fermeture par direction d'actionnement (EF002427) 0
Nombre de contacts à ouverture par direction d'actionnement (EF008263) 0
Nombre de contacts-inverseurs par direction (EF005599) 0
Avec retour automatique à la position 0 (EF002428) Oui
Verrouillage en position 0 (EF006283) Non
Générateur de code (EF005666) Non
Signal de sortie analogique configurable (EF003236) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Titan
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WJ2V Y7-289196 289196 EN_289241.pdf 3 Mbytes M22-WJ2V Y7-289196 289196 EN_289241.pdf
