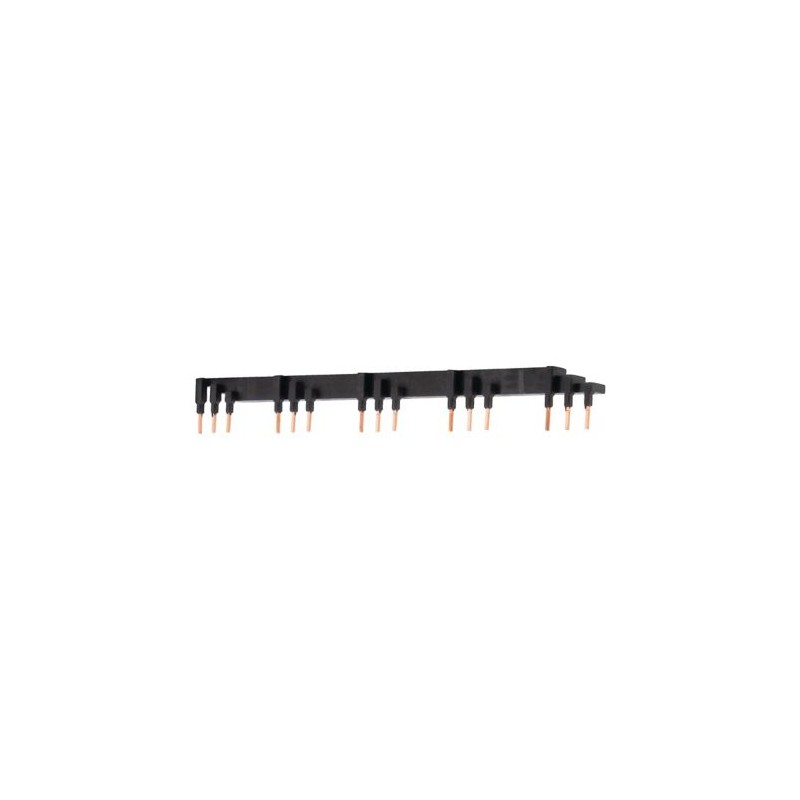

DILM12-XDSB0/5 240086 XTCEXCLK5B EATON ELECTRIC Jeu de barres triphasé pour 5 DILM7-12 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM12-XDSB0/5 240086 XTCEXCLK5B EATON ELECTRIC Jeu de barres triphasé pour 5 DILM7-12

DILM12-XDSB0/5

240086

XTCEXCLK5B

EATON-MOELLER

5

Jeu de barres triphasé pour 5 DILM7-12

Plus de détails


Appareillage industriel basse tension > Peigne de raccordement

Accessoires KDIL

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $85.12
Prix unitaire: $17.02

Quantité Prix
5+$17.02
10+$14.76
15+$14.17
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Jeu de barres triphasé pour 5 DILM7-12
Câblage rapide par jeux de barres triphasés

Gamme de livraison

Gamme
Equipements complémentaires
Gamme
Equipements complémentaires
Equipements complémentaires
Accessoires de câblage
Equipements complémentaires
Jeux de barres triphasés
Description
Protection contre les contacts directs.
Protégé contre les courts-circuits
possibilité d'extension par montage tête-bêche (∑ Iu ≦ 35 A)
Utilisation pour
Utilisation avec
DILM7
DILM9
DILM12
DILM15
DS7-34…SX004…
DS7-34…SX007…
DS7-34…SX009…
DS7-34…SX012…
Remarques

convient pour 5 contacteurs, longueur 202 mm

Remarques

Pour côté primaire du DS7

Convient pour 5 démarreurs progressifs DS7

Longueur 202 mm

Caractéristiques techniques

Tension assignée d'emploi [Ue]
690 V
Courant assigné ininterrompu [Iu]
35 A

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
35 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.8 W
Puissance dissipée du matériel, fonction du courant [Pvid]
2.4 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Peigne de raccordement (EC000215)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Barre de phase (ecl@ss13-27-37-13-06 [ACN992016])
nombre de phases
3
nombre de pôles
3
adapté au nombre d'appareils
5
dimension du pas
45 mm
section transversale
0 mm²
longueur
202 mm
découpable à taille voulue
non
largeur en nombre de modules
11.2
courant permanent nominal (Iu)
35 A
finition du raccordement électrique
goupille
isolé
oui
tension nominale de tenue aux chocs
0 kV
intensité de court-circuit nominale conditionnelle Iq
0 kA
tension de fonctionnement nominale max. Ue
690 V
courant nominal de courte durée admissible Icw
0 kA
adapté à des appareils équipés d'un conducteur N
non
adapté à des appareils équipés d'un commutateur auxiliaire
non
couleur
noir

Homologations

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
012528
CSA Class No.
2411-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
DILM12-XDSB0/5 XTCEXCLK5B 240086 FR_240086.pdf 112 Kbytes DILM12-XDSB0/5 XTCEXCLK5B 240086 FR_240086.pdf
