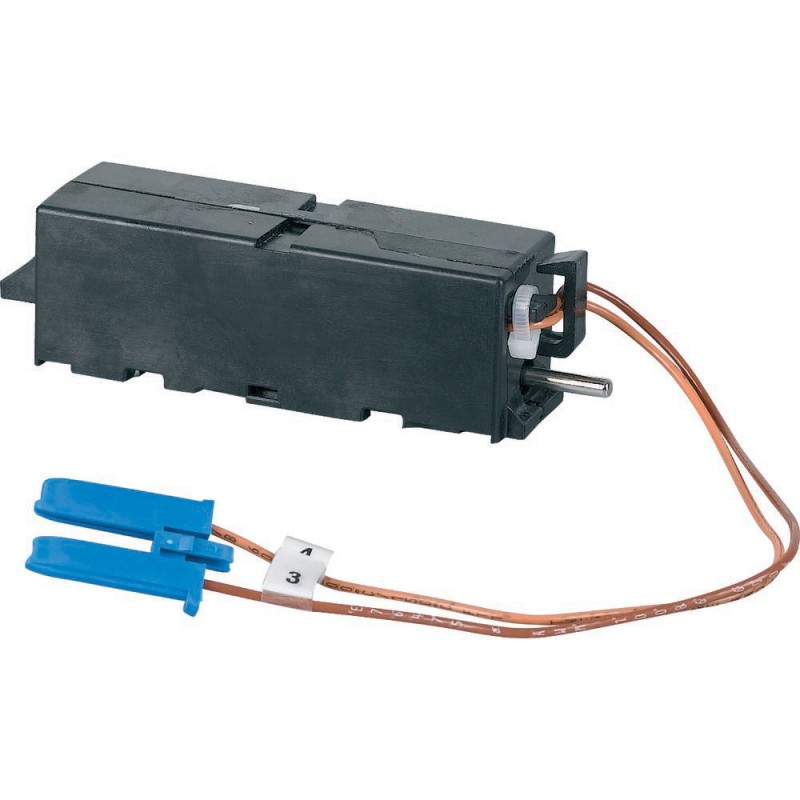

+IZMX-UVR48DC-1 184109 Y7-184109 EATON ELECTRIC D'obturation minimum de tension 48 VCC. Ne peut être vendu q.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+IZMX-UVR48DC-1 184109 Y7-184109 EATON ELECTRIC D'obturation minimum de tension 48 VCC. Ne peut être vendu q..

+IZMX-UVR48DC-1

184109

Y7-184109

EATON-MOELLER

D'obturation minimum de tension 48 VCC. Ne peut être vendu qu'assemblé.

+IZMX-UVR48DC-1

Déclencheur à manque de tension

Accessoires, Déclenchement en cas de sous-tension, Ne peut pas être combiné avec un deuxième déclencheur de dérivation., Fréquence de fonctionnement maximale Actionnements/minute 3, Limité à 3/min en raison du courant de captation élevé pendant 35 ms., Veuillez noter que la fréquence de commutation du disjoncteur = 60/h, Tension nominale de commande Us 48 V DC V, Plage de fonctionnement x US 0,85 - 1,1 Facteur, courant de maintien max. In 0,089 A, courant de captation max. (35 ms) en 16 A, puissance continue max. AC/DC 5 VA/W, puissance de traction max. (35ms) AC/DC 850 VA/W, temps de commutation total du disjoncteur @ US=100% 37 ms, Pour une utilisation avec IZMX16..., IZMX40..., INX16..., INX40...

Plus de détails


Appareillage industriel basse tension > Bobine à manque de tension

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Aller au produit alternatif: IZMX-UVR48DC-1 184110

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Déclencheur à manque de tension

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Commande à distance
Equipements complémentaires
Déclencheur à manque de tension
Ne peut pas être associé à un deuxième déclencheur à émission de tension
Fréquence de manœuvres max. [Enclenchements/minute]
3
limitation à 3/minute selon le courant d'appel élevé dans l’espace des 35 ms
Attention ! Tenir compte de la f'réquence de commutation = 60/h
Tension assignée de commande [Us]
48 V DC V
Plage de fonctionnement [x US]
0,85 - 1,1 Facteur
Courant de maintien max. [In]
0.089 A
Courant d'appel max. (35 ms) [In]
16 A
Consommation au maintien max. [AC/DC]
5 VA/W
Consommation à l'appel max. (35 ms) [AC/DC]
850 VA/W
Temps de fonctionnement total du disjoncteur [@ US=100%]
50 (IZMX16…, INX16…)
40 (IZMX40…, INX40…) ms
Utilisation avec
IZMX16..., IZMX40...
INX16..., INX40...

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C

Caractéristiques techniques ETIM 6.0

Commutateurs basse tension (EG000017) / Bobine à manque de tension (EC001022)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à manque de tension ([email protected] [AKF015010])
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
48 - 48 V
type de tension d'actionnement
CC
finition du raccordement électrique
raccordement par fiche plate
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant qu'inverseurs
0
retardé
non
adapté à un disjoncteur
oui
adapté à un commutateur
oui
adapté à un commutateur de protection de moteur
non
adapté à un relais de surcharge
non

ETIM for 184109 Appareillage industriel basse tension (EC001022)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 48 V
Type de tension d'actionnement (EF008242) CC
Finition du raccordement électrique (EF003961) Raccordement par fiche plate
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Retardé (EF001541) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un commutateur (EF001543) Oui
Adapté à un commutateur de protection de moteur (EF005826) Non
Adapté à un relais de surcharge (EF001545) Non
