> EATON - MOELLER>Disjoncteurs automatiques à châssis ouvert >+IZMX-M16-60DC-1 184249 Y7-184249 ELECTRIC 184249 +IZMX-M16-60DC-1. Ne peut être vendu qu'assemblé.
Produit précédent Produit suivant

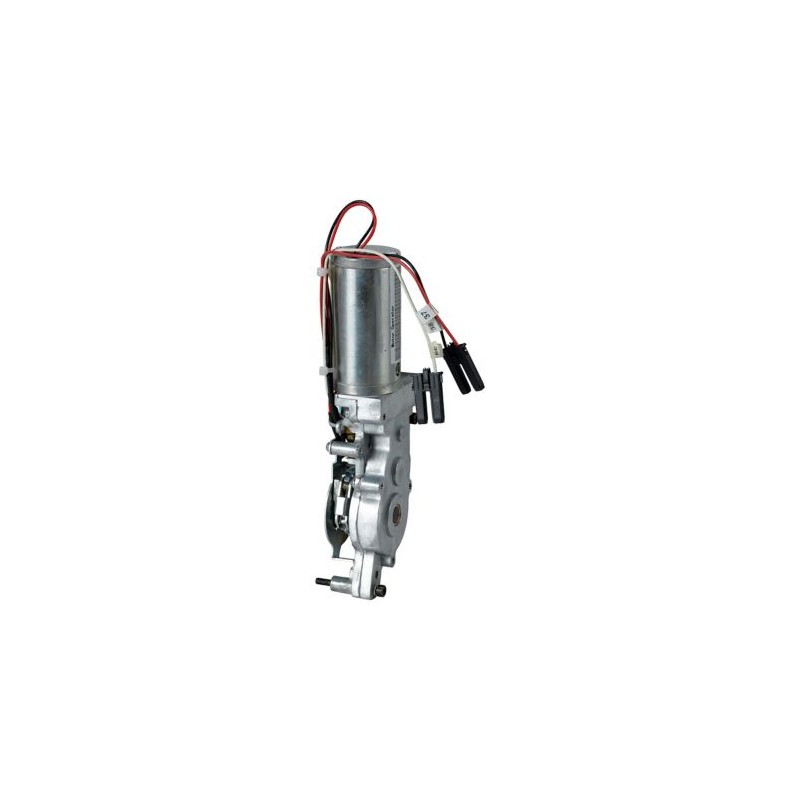

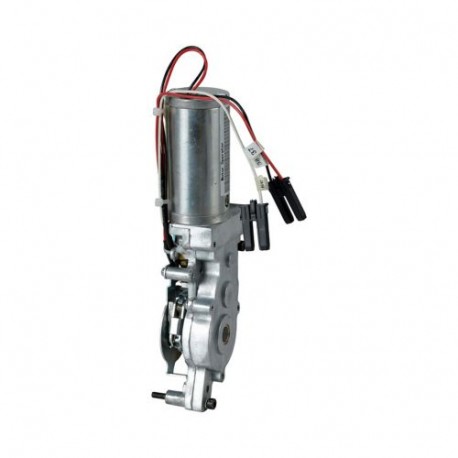

+IZMX-M16-60DC-1 184249 Y7-184249 EATON ELECTRIC 184249 +IZMX-M16-60DC-1. Ne peut être vendu qu'assemblé. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+IZMX-M16-60DC-1 184249 Y7-184249 EATON ELECTRIC 184249 +IZMX-M16-60DC-1. Ne peut être vendu qu'assemblé.

+IZMX-M16-60DC-1

184249

Y7-184249

EATON-MOELLER

184249 +IZMX-M16-60DC-1. Ne peut être vendu qu'assemblé.

+IZMX-M16-60DC-1

Commande motorisée

Accessoires, Motoriste, Le moteur tend automatiquement le mécanisme de mémorisation de la force du ressort pour un actionnement à distance ou local., Fréquence de fonctionnement maximale Actionnements/minute 3, Veuillez noter que la fréquence de commutation du disjoncteur = 60/h, Tension nominale de commande Us 60 V DC V, Plage de fonctionnement x US 0,85 - 1,1 Facteur, max. Betriebsstrom In 3 A, max. Anlaufström (35ms) En 15 A, max. Leistung AC/DC 150 VA/W, max. Anlaufleistung (35ms) AC/DC 3 VA/W, Pour utilisation avec IZMX16..., INX16...

Plus de détails


Appareillage industriel basse tension > Commande motorisée pour disjoncteur

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Aller au produit alternatif: IZMX-M16-60DC-1 184250

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series IZMX/INX motor operator
Catalog Number
184249
Model Code
+IZMX-M16-60DC-1
EAN
4015081796908
Product Length/Depth
200 mm
Product Height
100 mm
Product Width
150 mm
Product Weight
0.907 kg
Compliances
RoHS conform

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
DC
Control voltage operating range
60 V DC
0.85 - 1.1 x Us
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
60 V
Rated control supply voltage (Us) at DC - max
60 V
Rated operational current
3 A DC
Starting current rating
15 A DC
Power consumption
150 W DC
Necessary time for charging spring-operated stored energy mechanism at 1 x Us
3 s DC

Technical data - mechanical

Number of actuation per minute - max
3
Switch drive type
Motor drive

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Used with
IZMX16…
INX16…

ETIM for 184249 Appareillage industriel basse tension (EC001030)
Caractéristique Valeur
Finition du mécanisme de commutation (EF008233) Commande motorisée
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 60 V
Type de tension d'actionnement (EF008242) CC

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+IZMX-M16-60DC-1 Y7-184249 184249 FR_184249.pdf 104 Kbytes +IZMX-M16-60DC-1 Y7-184249 184249 FR_184249.pdf
