> EATON - MOELLER>Disjoncteurs automatiques à châssis ouvert >IZMX-M16-48DC 123596 0004357369 ELECTRIC Commande motorisée 48 VDC
Produit précédent Produit suivant

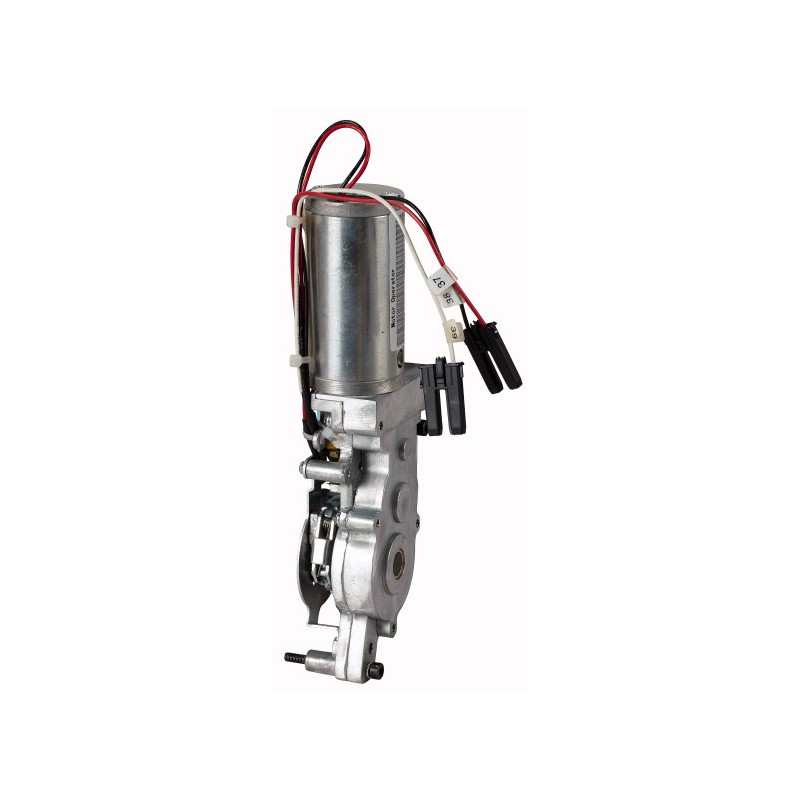

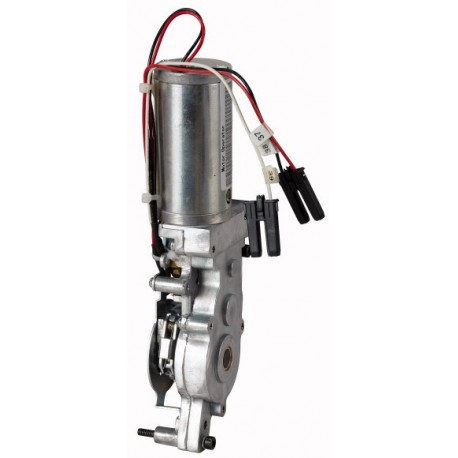

IZMX-M16-48DC 123596 0004357369 EATON ELECTRIC Commande motorisée 48 VDC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZMX-M16-48DC 123596 0004357369 EATON ELECTRIC Commande motorisée 48 VDC

IZMX-M16-48DC

123596

0004357369

EATON-MOELLER

Commande motorisée 48 VDC

IZMX-M16-48DC

Le moteur tend automatiquement le mécanisme de stockage de la force du ressort pour un actionnement à distance ou local, avec interrupteur de signalisation zmécanisme d’énergie stockée actionné par ressort chargé.z

Plus de détails


Appareillage industriel basse tension > Commande motorisée pour disjoncteur

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series IZMX/INX motor operator
Catalog Number
123596
Model Code
IZMX-M16-48DC
EAN
4015081212019
Product Length/Depth
200 mm
Product Height
100 mm
Product Width
150 mm
Product Weight
0.907 kg
Compliances
RoHS conform

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
DC
Control voltage operating range
48 V DC
0.85 - 1.1 x Us
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
48 V
Current rating - max
3 A (maximum holding current)
Rated operational current
3 A DC
3 A (maximum holding current)
Starting current rating
15 A DC
Power consumption
150 VA/W AC/DC
150 W DC
Pick-up power consumption at 35 ms - max
3 VA/W
Necessary time for charging spring-operated stored energy mechanism at 1 x Us
3 s DC

Technical data - mechanical

Number of actuation per minute - max
3
Switch drive type
Motor drive

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Used with
INX16…
IZMX16…

ETIM for 123596 Appareillage industriel basse tension (EC001030)
Caractéristique Valeur
Finition du mécanisme de commutation (EF008233) Commande motorisée
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 48 V
Type de tension d'actionnement (EF008242) CC

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
