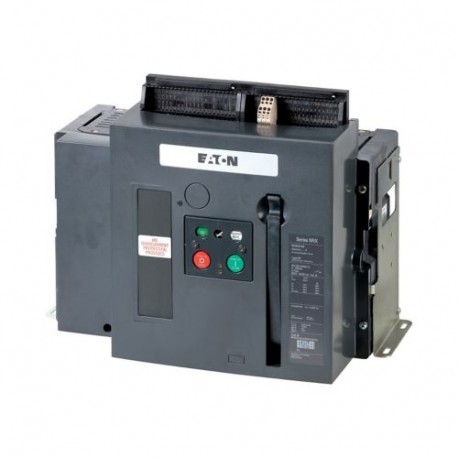

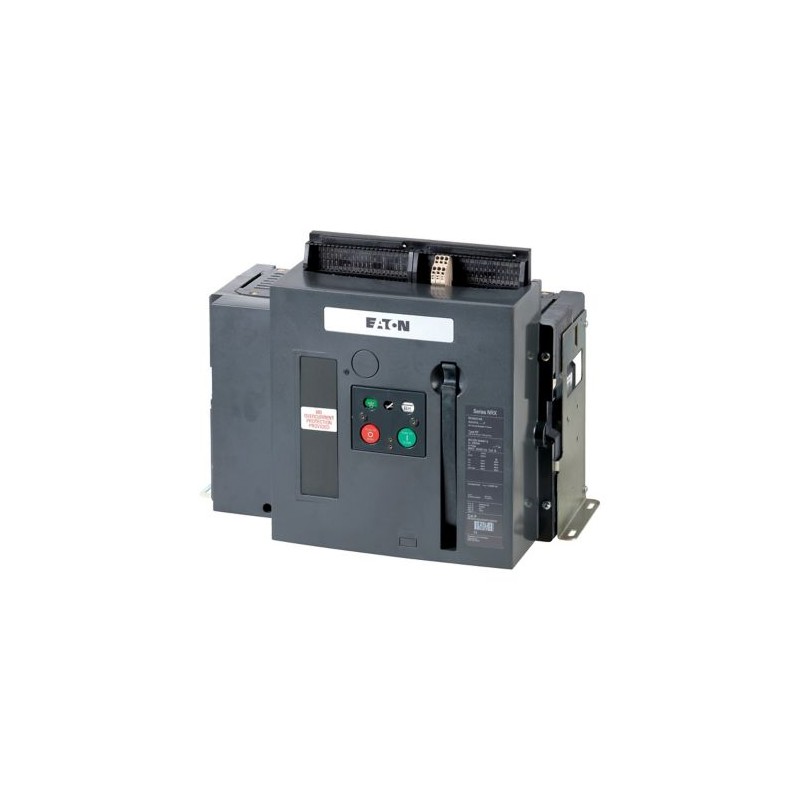

INX40N4-32F-1 184086 4398448 EATON ELECTRIC Switch-disconnector, 4 pole, 3200 A, without protection, IEC, Fi.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

INX40N4-32F-1 184086 4398448 EATON ELECTRIC Switch-disconnector, 4 pole, 3200 A, without protection, IEC, Fi..

INX40N4-32F-1

184086

4398448

EATON-MOELLER

Switch-disconnector, 4 pole, 3200 A, without protection, IEC, Fixed

Interrupteur-sectionneur, 4p, 3200 A, fixe

Plus de détails


Disjoncteurs automatiques à châssis ouvert

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $18,229.03
Prix unitaire: $18,229.03

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Interrupteur-sectionneur, 4p, 3200 A, fixe

Gamme de livraison

Gamme
Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
Interrupteurs-sectionneurs ouverts
Plage de courants
jusqu'à 4000 A
Fonction de protection
sans protection
Technique de montage
Appareils fixes
Taille
INX40
Technique de déclenchement
sans déclencheur
norme / homologation
IEC
Nombre de pôles
tétrapolaire
Degré de protection
IP31 avec cadre d'étanchéité de porte, IP55 avec capot de protection
en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
3200 A
Pouvoir assigné de fermeture en court-circuit jusqu'à 440V/690V 42/42 [Icm]
187 kA
Courant assigné de courte durée admissible t = 1 s [Icw]
85 kA
Courant assigné de courte durée admissible t = 3 s [Icw]
66 kA

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
Température ambianteStockage [ϑ]
-40 - +70 °C
Température ambianteTempérature ambiante
-25 - +70 °C
Position de montage
123N098123N099
Catégorie d'emploi
B
Degré de protection
IP31 avec cadre d'étanchéité de porte, IP55 avec capot de protection
Sens d'alimentation en énergie
quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu [In= Iu]
3200 A
Courant assigné ininterrompu à 50 °C [Iu]
3200 A
Courant assigné ininterrompu à 60 °C [Iu]
3200 A
Courant assigné ininterrompu à 70 °C [Iu]
3200 A
Tension assignée de tenue aux chocs [Uimp]
12000 V AC
Tension assignée d'emploi [Ue]
690 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 440 V 50/60 Hz [Icm]
187 kA
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 690 V 50/60 Hz [Icm]
166 kA
Temps caractéristiquesTemps de fermeture contrôlée par bobine d'enclenchement
30 ms
Temps caractéristiquesTemps total de coupure avec déclencheur à émission de tension
35 ms
Temps caractéristiquesTemps de coupure total avec déclencheur à manque de tension
40 ms
Longévité mécaniqueLongévité mécanique [Cycles de fonctionnement (MARCHE/ARRET)]
10000
Longévité mécaniqueLongévité mécanique avec maintenance [Cycles de fonctionnement (MARCHE/ARRET)]
20000.
Longévité mécaniqueLongévité électrique [Cycles de fonctionnement (MARCHE/ARRET)]
5000
Longévité mécaniqueLongévité électrique avec maintenance [Cycles de fonctionnement (MARCHE/ARRET)]
10000.
Fréquence de manœuvres max.Fréquence de manœuvres max. [Man./h]
60
Puissance dissipée sous le courant assigné InAppareils fixes
385 W
Poids
Appareils fixesTétrapolaires
54 kg
Sections raccordables
Barre CuAppareils fixesConducteurs noirs
3 x 80 x 10 mm
Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement ("derating"), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
3200 A
Puissance dissipée du matériel, fonction du courant [Pvid]
385 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Interrupteur-sectionneur (EC000216)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Sectionneur à coupure en charge compact ([email protected] [AKF060013])
finition interrupteur général
oui
finition interrupteur de maintenance/réparation
non
finition interrupteur de sécurité
non
finition interrupteur de dispositif d'arrêt d'urgence
non
finition de l'inverseur
non
nombre d'interrupteurs
tension de fonctionnement nominale max. Ue en CA
690 V
tension de fonctionnement normale
690 - 690 V
courant permanent nominal (Iu)
3200 A
courant permanent nominal, CA-23, 400 V
A
courant permanent nominal, CA-21, 400 V
0 A
puissance de fonctionnement nominale, CA-3, 400 V
0 kW
courant nominal de courte durée admissible Icw
85 kA
puissance de fonctionnement nominale, CA-23, 400 V
0 kW
puissance de commutation à 400 V
0 kW
intensité de court-circuit nominale conditionnelle Iq
187 kA
nombre de pôles
4
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
2
commande motorisée en option
oui
commande motorisée intégrée
non
déclencheur voltmétrique en option
oui
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
convient pour montage au sol
oui
adapté à une fixation frontale à 4 trous
non
adapté à une fixation frontale centrale
non
adapté à un montage en distributeur
oui
adapté à un montage intermédiaire
non
couleur de l'élément d'actionnement
vert
finition de l'élément d'actionnement
à poussoir
verrouillable
oui
type de raccordement du circuit principal
raccordement par rail
classe de protection (IP), face avant
IP31
Degré de protection (NEMA)

Encombrements

1230DIM-400
① Porte
② Surface de contact, raccordement affleurant

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
INX40N4-32F-1 4398448 184086 FR_184086.pdf 122 Kbytes INX40N4-32F-1 4398448 184086 FR_184086.pdf
