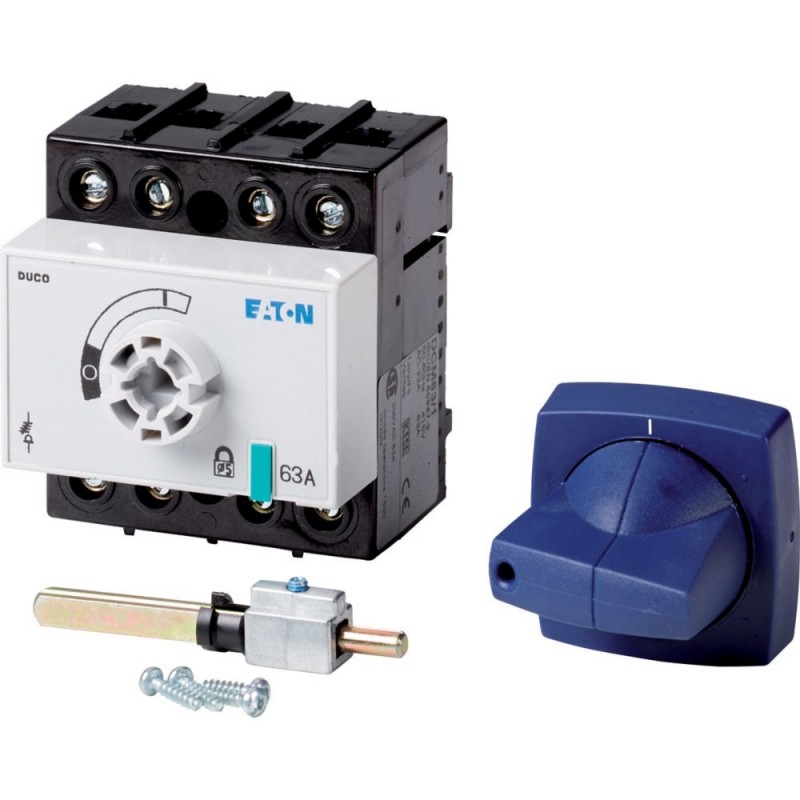

DCM-63/1+CM 1314005 Y8-1314005 EATON ELECTRIC Interrupteur-sectionneur, 3 pôles + N, 63 A, avec poignée rota.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DCM-63/1+CM 1314005 Y8-1314005 EATON ELECTRIC Interrupteur-sectionneur, 3 pôles + N, 63 A, avec poignée rota..

DCM-63/1+CM

1314005

Y8-1314005

EATON-MOELLER

Interrupteur-sectionneur, 3 pôles + N, 63 A, avec poignée rotative bleue et axe de commande, Montage encastré, plages de raccordement verticales

DCM-63/1+CM

Eaton DCM Switch-disconnector, DCM, 63 A, 3P + N (solid), With blue rotary handle and drive shaft, Vertical connection

Interrupteur-sectionneur, Gamme de produits : Interrupteur-sectionneur, Interrupteur principal, Interrupteur de maintenance, Référence du groupe de pièces : DCM, Avec poignée rotative bleue et arbre d’entraînement, 3 pôles + SN (direct), Remarques : 1 cadenas, 5 mm, Dispositif de verrouillage : Verrouillable en position 0 (arrêt), Indice de protection : IP20, Design : encastrement, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 30 kW, Courant nominal ininterrompu : Iu = 63 A, Technique de raccordement : Raccordement vertical, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, Commutateur-sectionneur selon IEC/EN 60947-3

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

DUMECO Interrupteurs-sectionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $144.82
Prix unitaire: $144.82
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton DCM Switch-disconnector
Catalog Number
1314005
Model Code
DCM-63/1+CM
EAN
8711426644168
Product Length/Depth
146 mm
Product Height
74 mm
Product Width
84 mm
Product Weight
0.53 kg
Certifications
RoHS
Lloyds
IEC/EN 60204
KEMA
VDE 0660
IEC/EN 60947-3
CE
IEC/EN 60947
EAC

Spécifications du produit

Product Category
Features
Version as main switch
Version as maintenance-/service switch
Actuator color
Other
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Blue rotary handle and drive shaft
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V
Rated permanent current at AC-21, 400 V
63 A
Rated permanent current at AC-23, 400 V
63 A
Rated uninterrupted current (Iu)
63 A
Static heat dissipation, non-current-dependent Pvs
0 W
Stripping length (main cable)
14 mm
Switching power at 400 V
0 kW
Device construction
Built-in device fixed built-in technique
Rated short-time withstand current (Icw)
1.5 kA
1,5 kA, Contacts, 1 second
Electrical connection type of main circuit
Screw connection
Mounting position
As required
Actuator type
Short thumb-grip
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
-30 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
3.9 W
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Rated conditional short-circuit current (Iq)
0 kA
Overvoltage category
III
Breaking current
7 kA
Degree of protection (front side)
IP20
Number of poles
Three-pole
Connection type
Vertical
Mounting method
Flush mounting
Degree of protection
NEMA Other
Suitable for
Distribution board installation
Ground mounting
Intermediate mounting
Locking facility
Lockable in the 0 (Off) position
Number of switches
1
Lifespan, mechanical
10,000 Operations
Let-through energy
Max. 12 kA²s
Terminal capacity
2.5 - 16 mm², solid
1.5 - 25 mm², flexible
Safety parameter (EN ISO 13849-1)
B10d values as per EN ISO 13849-1, table C.1
Number of auxiliary contacts (normally open contacts)
0
Rated breaking capacity at 400/415 V (cos phi to IEC 60947-3)
504 A
Rated insulation voltage (Ui)
690 V
Rated operating voltage (Ue) - max
415 V
Rated operating voltage (Ue) - min
415 V
Rated operational voltage (Ue) at AC - max
415 V
Rated operational current (Ie) at AC-21, 400 V, 415 V
63 A
Rated short-circuit making capacity (Icm)
1.4 kAeff
Short-circuit protection rating
50, Fuse, Contacts
Rated operational current (Ie) at AC-22, 380 V, 400 V, 415 V
63 A
Rated operational current (Ie) at AC-23A, 400 V, 415 V
63 A
Rated operational current for specified heat dissipation (In)
63 A
Rated operational power at AC-23A, 400 V, 50 Hz
63 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Tightening torque
3 Nm, Screw terminals
Uninterrupted current
Rated uninterrupted current Iu is specified for max. cross-section.
Width in number of modular spacings
4

ETIM for 1314005 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Oui
Finition interrupteur de maintenance/réparation (EF006986) Oui
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 415 V
Tension de fonctionnement normale (EF001435) 415 V
Courant permanent nominal Iu (EF001389) 63 A
Courant permanent nominal, CA-21, 400 V (EF011777) 63 A
Courant permanent nominal , CA-21, 400 V (EF009165) 63 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 0 kW
Courant nominal de courte durée admissible Icw (EF007050) 1.5 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 63 kW
Puissance de commutation à 400 V (EF009166) 0 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Nombre de pôles (EF001391) 3
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Oui
Adapté à un montage intermédiaire (EF007264) Oui
Couleur de l'élément d'actionnement (EF007167) Autre
Finition de l'élément d'actionnement (EF006976) Poignée tournante courte
Verrouillable (EF006281) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP20
Classe de protection (NEMA) (EF011959) Autre
Largeur (EF000008) 84 mm
Hauteur (EF000040) 74 mm
Profondeur (EF000049) 146 mm
Largeur dans les unités de partition (EF002950) 4
