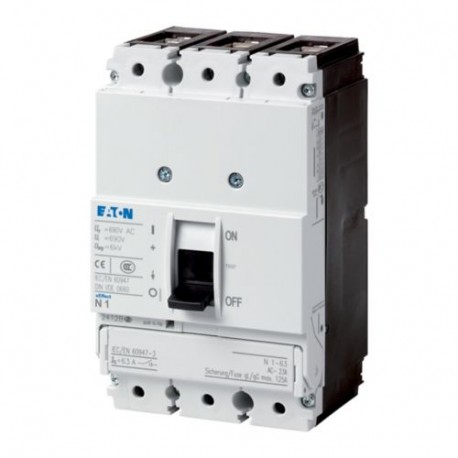

Interrupteur-sectionneur 3p 160A

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Commutateurs automatiques à boîtier moulé NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $382.77
Prix unitaire: $382.77

Quantité Prix
1+$382.77
2+$382.77
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Interrupteur-sectionneur 3p 160A
Les interrupteurs-sectionneurs N .. -.. possèdent également les propriétés de sectionnement requises pour les réseaux IT mis à la terre. Les équipements complémentaires tels que kits de pontage, bornes et poignées rotatives à commande rompue sur porte autorisent le montage individuel dans les systèmes de distribution les plus divers. Contacts auxiliaires, déclencheurs voltmétriques et télécommandes permettent la signalisation et l'automatisation. Remarques : aptitude à l'utilisation comme interrupteur général incluant les contacts liés positivement selon IEC/EN 60204 und VDE 0113. Aptitude au sectionnement selon IEC/EN 60947-3 et VDE 0660. Protection contre les contacts directs selon VDE 0160 Partie 100.

Gamme de livraison

Gamme
Interrupteurs-sectionneurs
Fonction de protection
Interrupteur-sectionneur/interrupteur général
norme / homologation
IEC
Technique de montage
Appareils fixes
Taille
N1
Description
Aptitude à l'utilisation comme interrupteur général y compris contacts liés positivement selon IEC/EN 60204 et VDE 0113
Aptitude au sectionnement selon IEC/EN 60947-3 et VDE 0660.
Capot de protection selon VDE 0160-100.
Nombre de pôles
tripolaire
Equipement standard
Bornes à cage
Positions de commutation
I, +, 0
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
160 A
Protection contre les courts-circuits fusible gL max.
160 A gL

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Protection contre les contacts directs
sécurité des doigts et du dos de la main selon DIN EN 50274/VDE 0106 partie 110
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
20 (choc demi-sinusoïdal 20 ms) g
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
500 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
300 V AC
Position de montagePosition de montage
verticale et à 90° dans tous les sens
avec déclencheur différentiel XFI :
- NZM1, N1, NZM2, N2 : verticale et à 90° dans tous les sens
avec dispositif de débrochage rapide :
- NZM1, N1, NZM2, N2: verticale, à 90° droite/gauche
avec berceau pour appareils débrochable :
- NZM3, N3 : verticale, 90  à gauche
- NZM4, N4: verticale
avec télécommande :
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : verticale et à 90° dans tous les sens

Sens d'alimentation en énergie
quelconque
Degré de protectionAppareil
dans la zone des éléments de commande : IP 20 (degré de protection de base)
Degré de protectionBoîtiers
avec cadre d'étanchéité : IP40
avec poignée rotative à commande rompue sur porte : IP66
Degré de protectionBornes de raccordement
Borne à tunnel : IP10
Séparateur de phases et borne pour feuillards : IP00
Interrupteurs-sectionneurs
Tension assignée de tenue aux chocs [Uimp]Pôles principaux
6000 V
Tension assignée de tenue aux chocs [Uimp]Circuits auxiliaires
6000 V
Tension assignée d’emploi [Ue]
690 V AC
Fréquence assignée d'emploi [f]
50/60 Hz
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
160 A
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
690 V
Utilisation dans des réseaux non reliés à la terre
≦ 690 V
Autres caractéristiques techniques (catalogue à feuilleter)
Pouvoir assigné de fermeture en court-circuit [Icm]
690 V 50/60 Hz [Icm]
2.8 kA
Courant assignée de courte durée admissible
t = 0.3 s [Icw]
2 kA
t = 1 s [Icw]
2 kA
Courant assigné de court-circuit conditionnel [kA]
avec fusible amont
gR: 160 A gG/gL
400/415 V
100 kA
690 V
80 kA
avec fusible en aval
gR: 160 A gG/gL
400/415 V
100 kA
690 V
10 kA
Pouvoirs assignés de fermeture et de coupure
Courant assigné d’emploi [Ie]AC-22/23A415 V [Ie]
160 A
Courant assigné d’emploi [Ie]AC-22/23A690 V [Ie]
160 A
Longévité mécanique [manœuvres]
20000
Fréquence de commutations max.
120 man./h
Longévité électrique
AC-1400 V 50/60 Hz [manœuvres]
7500
AC-1415 V 50/60 Hz [manœuvres]
7500
AC-1690 V 50/60 Hz [Manœuvres]
5000
AC-23A400 V 50/60 Hz [manœuvres]
1000
AC-23A415 V 50/60 Hz [manœuvres]
1000
AC-23A690 V 50/60 Hz [Manœuvres]
1000
Sections raccordables
Equipement standard
Bornes à cage
Équipements complémentaires optionnels
Borne à boulon
Bornes à tunnel
Raccordement par l'arrière
Conducteurs et câbles CuBornes à cageConducteur à âme massive
1 x (10 - 16)
2 x (6 - 16) mm2
Conducteurs et câbles CuBornes à cagemultibrins
1 x (10 - 70)3)
2 x (6 - 25) mm2
Conducteurs et câbles CuBornes à cage

3)Selon le fabricant, section raccordable jusqu'à 95 mm².

Conducteurs et câbles CuBorne à tunnelConducteur à âme massive
1 x 16 mm2
Conducteurs et câbles CuBorne à tunnelmultibrin1 trou
1 x (25 - 95) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs à âme massive
1 x (10 - 16)
2 x (6 - 16) mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (25 - 70)3)
2 x 25 mm2
Conducteurs et câbles CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareil

3)Selon le fabricant, section raccordable jusqu'à 95 mm².

Conducteurs Al, câbles AlBorne à tunnelConducteurs à âme massive
1 x 16 mm2
Conducteurs Al, câbles AlBorne à tunnelmultibrin1 trou
1 x (25 - 95) mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs à âme massive
1 x (10 - 16)
2 x (10 - 16) mm2
Conducteurs Al, câbles AlBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (25 - 70)3)
2 x 25 mm2
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [min.]
2 x 9 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [max.]
9 x 9 x 0.8 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M6
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
12 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
16 x 5 mm

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
160 A
Puissance dissipée du matériel, fonction du courant [Pvid]
29.18 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Interrupteur-sectionneur (EC000216)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Sectionneur à coupure en charge compact ([email protected] [AKF060013])
finition interrupteur général
oui
finition interrupteur de maintenance/réparation
oui
finition interrupteur de sécurité
non
finition interrupteur de dispositif d'arrêt d'urgence
oui
finition de l'inverseur
non
nombre d'interrupteurs
1
tension de fonctionnement nominale max. Ue en CA
690 V
tension de fonctionnement normale
690 - 690 V
courant permanent nominal (Iu)
160 A
courant permanent nominal, CA-23, 400 V
0 A
courant permanent nominal, CA-21, 400 V
0 A
puissance de fonctionnement nominale, CA-3, 400 V
0 kW
courant nominal de courte durée admissible Icw
2 kA
puissance de fonctionnement nominale, CA-23, 400 V
90 kW
puissance de commutation à 400 V
0 kW
intensité de court-circuit nominale conditionnelle Iq
0 kA
nombre de pôles
3
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
commande motorisée en option
oui
commande motorisée intégrée
non
déclencheur voltmétrique en option
oui
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
convient pour montage au sol
oui
adapté à une fixation frontale à 4 trous
non
adapté à une fixation frontale centrale
non
adapté à un montage en distributeur
oui
adapté à un montage intermédiaire
oui
couleur de l'élément d'actionnement
noir
finition de l'élément d'actionnement
levier
verrouillable
oui
type de raccordement du circuit principal
borne en cadre
classe de protection (IP), face avant
IP20
Degré de protection (NEMA)

Encombrements

123X039
① Chambre de soufflage, distance minimale des autres éléments
123X506
