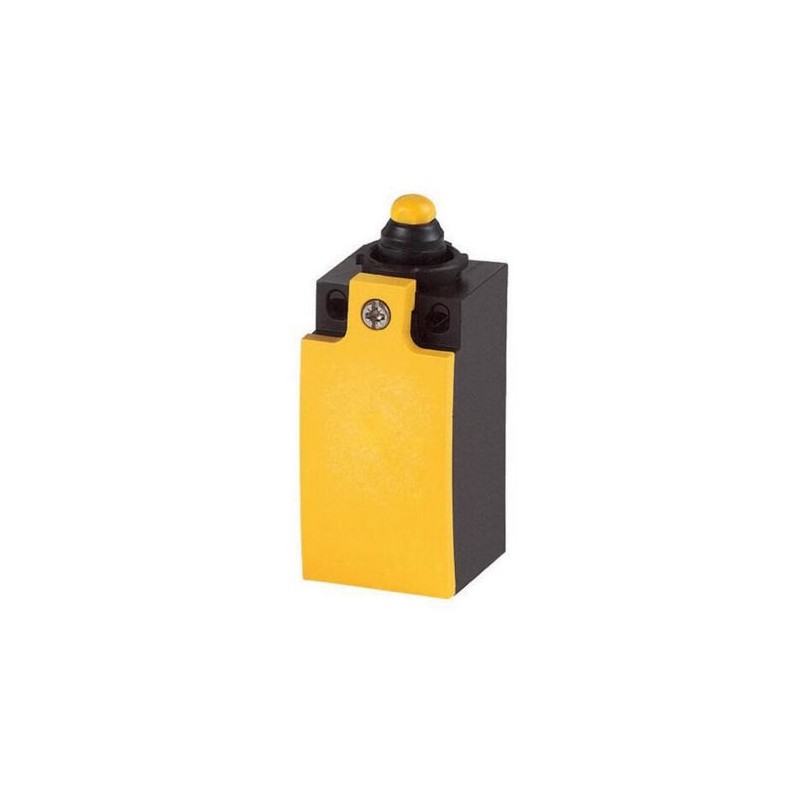

LS-S11S 106798 Y7-106798 EATON ELECTRIC Interrupteur de position, 1F+1O, poussoir Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LS-S11S 106798 Y7-106798 EATON ELECTRIC Interrupteur de position, 1F+1O, poussoir

LS-S11S

106798

Y7-106798

EATON-MOELLER

10

Interrupteur de position, 1F+1O, poussoir

LS-S11S

Eaton Moeller® series LS Position switch, Rounded plunger, Basic device, expandable, 1 N/O, 1 NC, Screw terminal, Yellow, Insulated material, -25 - +70 °C, EN 50047 Form B

Interrupteur de position, Fonction de base : Interrupteurs de position, Interrupteurs de position de sécurité, Référence du groupe de pièces : LS(M)-..., Gamme de produits : Piston arrondi, Degré de protection : IP66, IP67, Caractéristiques : Appareil de base, extensible, Température ambiante : -25 - +70 °C, Conception : EN 50047 Forme B, Contacts N/O = Normalement ouvert : 1 N/O, Contacts N/C = Normalement fermé : 1 NC, Remarques : = fonction de sécurité, par ouverture positive selon IEC/EN 60947-5-1, Ouverture positive (ZW) : oui, Couleur Couvercles du boîtier : Jaune, Boîtier : Matériau isolant, Type de raccordement : Borne à vis, Normes : IEC/EN 60947

Plus de détails


Détecteurs > Commutateur simple position

Interrupteurs de position

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $325.38
Prix unitaire: $32.54
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series LS Position switch
Catalog Number
106798
Model Code
LS-S11S
EAN
4015081065653
Product Length/Depth
33.5 mm
Product Height
76.5 mm
Product Width
31 mm
Product Weight
0.055 kg
Certifications
UL File No.: E29184
IEC/EN 60947
UL
CSA
CE
CSA File No.: 012528
CSA Class No.: 3211-03
IEC/EN 60947-5
UL Category Control No.: NKCR
UL 508
CSA-C22.2 No. 14
Catalog Notes
Contacts with safety function, by positive opening to IEC/EN 60947-5-1

Spécifications du produit

Type
Safety position switch
Features
Positive opening
Forced opening
Expandable
Snap-action contact
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Cable entry metrical
Enclosure material finishing
Other
Operating frequency
6000 Operations/h
Pollution degree
3
Actuator alignment
Roller cam straight
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Enclosure material
Plastic
Insulated material
Enclosure type
Cuboid
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 125 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current for specified heat dissipation (In)
6 A
Sensor height
61 mm
Sensor length
33.5 mm
Static heat dissipation, non-current-dependent Pvs
0 W
Width sensor
31 mm
Product category
Rounded plunger
Action
2021118113756-Mechanical Limit Switches.xlsm-Data
Rated impulse withstand voltage (Uimp)
4000 V AC
Enclosure color
Yellow Cover
Actuating force at beginning/end of stroke
1.0 N/8.0 N
Explosion safety category for dust
None
Explosion safety category for gas
None
Actuator type
Plunger
Actuating torque of rotary drives
0.2 Nm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.17 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of safety auxiliary contacts
1
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-15, 125 V
6 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 24 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Design
EN 50047 Form B
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Overvoltage category
III
Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Connection type
Screw terminal
Temperature resistance
100 °C, Contact temperature of roller head
Degree of protection
IP66/IP67
NEMA Other
Interface type
None
Switch function type
Quick-break switch
Lifespan
8,000,000 mechanical Operations
Repetition accuracy
0.15 mm (Contacts/switching capacity)
Shock resistance
25 g, Standard-action contact, Mechanical, Half-sinusoidal shock 20 ms
Supply frequency
Max. 400 Hz, Contacts
Suitable for
Safety functions
Operating speed
For angle of actuation α = 0°/30°
Max. 1/0.5 m/s (with DIN cam, mechanical actuation)
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²

ETIM for 106798 Détecteurs (EC000030)
Caractéristique Valeur
Largeur du capteur (EF007094) 31 mm
Diamètre du capteur (EF007111) 0 mm
Hauteur du capteur (EF007283) 61 mm
Longueur du capteur (EF007334) 33.5 mm
Courant de fonctionnement nominal CA-15, 24 V (EF007084) 6 A
Courant de fonctionnement nominal CA-15, 125 V (EF007082) 6 A
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 6 A
Courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) 3 A
Courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) 0.8 A
Courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) 0.3 A
Fonction de commutation (EF000189) Interrupteur à rupture rapide
Fonction de commutation encliquetable (EF007447) Non
Sortie électronique (EF006987) Non
Manœuvre positive d'ouverture (EF006694) Oui
Nombre de contacts auxiliaires orientés sur la sécurité (EF006940) 1
Nombre de contacts en tant que contacts à ouverture (EF008255) 1
Nombre de contacts en tant que contacts à fermeture (EF008256) 1
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Finition de l'interface (EF006977) Sans
Finition de l'interface pour communication orientée sur la sécurité (EF003956) Sans
Type de construction du boîtier (EF004008) Quader
Matériau du boîtier (EF001596) Plastique
Revêtement du boîtier (EF001601) Autre
Finition de l'élément d'actionnement (EF006976) Poussoir
Orientation de l'élément d'actionnement (EF008793) Poussoir à galet droit
Finition du raccordement électrique (EF003961) Entrée de câble métrique
Avec affichage du statut (EF001602) Non
Adapté aux fonctions de sécurité (EF001597) Oui
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Température ambiante en fonctionnement (EF007515) -25 °C
Classe de protection (IP) (EF005474) IP66/IP67
Classe de protection (NEMA) (EF011959) Autre
