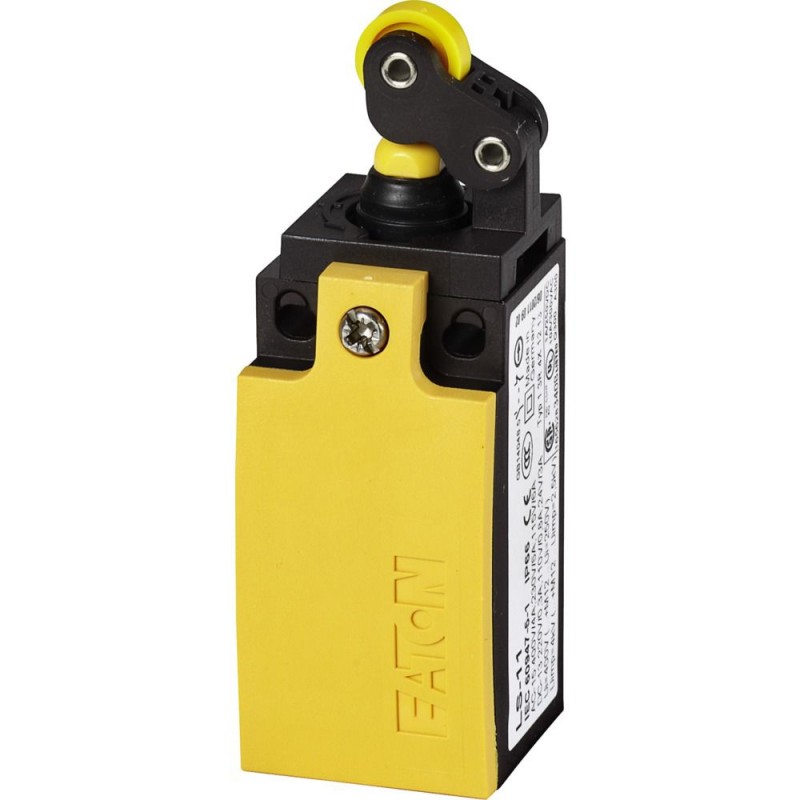

LS-11D/LS 290174 Y7-290174 EATON ELECTRIC LS-11D-interrupteurs de position LS Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LS-11D/LS 290174 Y7-290174 EATON ELECTRIC LS-11D-interrupteurs de position LS

LS-11D/LS

290174

Y7-290174

EATON-MOELLER

LS-11D-interrupteurs de position LS

LS-11D/LS

Eaton Moeller® series LS Position switch, Roller lever, Complete unit, 1 N/O, 1 NC (late-break), Cage Clamp, Yellow, Insulated material, -25 - +70 °C, Short

Interrupteur de position, Fonction de base : Interrupteurs de position, Interrupteurs de position de sécurité, Référence du groupe de pièces : LS(M)-..., Gamme de produits : Levier à rouleaux, Degré de protection : IP66, IP67, Caractéristiques : Unité complète, Température ambiante : -25 - +70 °C, Description : Court, Contacts N/O = Normalement ouvert : 1 N/O, Contacts N/C = Normalement fermé : 1 NC, Remarques : = fonction de sécurité, par ouverture positive selon IEC/EN 60947-5-1, Ouverture positive (ZW) : oui, Couleur Couvercles du boîtier : Jaune, Boîtier : Matériau isolant, Type de connexion : Cage Clamp, Cage-Clamp est une marque déposée de Wago Kontakttechnik, 32432 Minden, Allemagne. , Accessoires pour les bornes Cage-Clamp de Wago :peigne électrique, gris, Wago Référence 264-402, Normes : IEC/EN 60947
