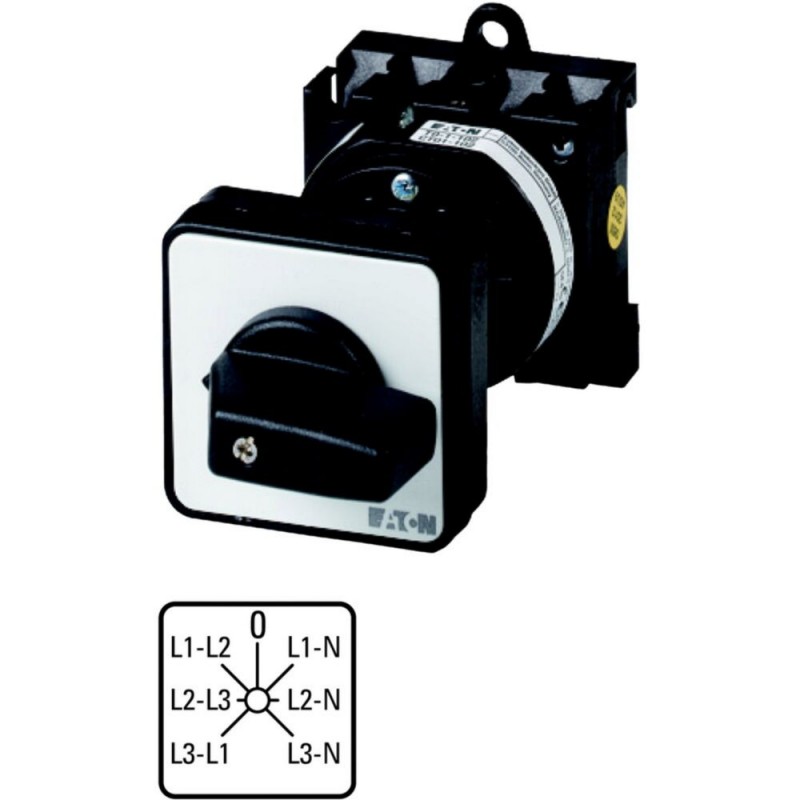

Conformité aux normes
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteouvert
-25 - +50 °C
Température ambiantesous enveloppe
-25 - +40 °C
Catégorie de surtension/Degré de pollution
III/3
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Position de montage
Quelconque
Caractéristiques électriquesTension assignée d'emploi [Ue]
690 V AC
Caractéristiques électriquesCourant assigné ininterrompu [Iu]
20 A
Caractéristiques électriquesRemarque sur le courant assigné ininterrompu Iu
Courant assigné ininterrompu Iuspécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12SI 25 % FM
2 x Ie
Charge max. admissible en service intermittent, Classe 12SI 40 % FM
1.6 x Ie
Charge max. admissible en service intermittent, Classe 12SI 60 % FM
1.3 x Ie
Tenue aux courts-circuitsavec fusible
20 A gG/gL
Courant assigné de courte durée (1 s) [Icw]
320 Aeff
Remarque sur le courant assigné de courte durée admissible Icw
courant d'1 seconde
Courant de court-circuit conditionnel [Iq]
6 kA
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3
130 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3230 V
100 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3400/415 V
110 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3500 V
80 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3690 V
60 A
Séparation sûre selon EN 61140entre les contacts
440 V AC
Séparation sûre selon EN 61140Pertes par effet Joule par circuit sous Ie
0.6 W
Séparation sûre selon EN 61140Pertes par effet Joule par circuit électrique auxiliaire sous Ie(AC-15/230 V)
0.6 W
Longévité mécanique [manœuvres]
> 0.4 x 106
Fréquence de manœuvres max. [Man./h]
1200
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]220 V 230 V [P]
3 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]230 V étoile-triangle [P]
5.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]400 V 415 [P]
5.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]400 V étoile-triangle [P]
7.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]500 V [P]
5.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]500 V étoile-triangle [P]
7.5 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]690 V [P]
4 kW
Tension alternativeAC-3Puissance assignée d'emploi démarreur [P]690 V étoile-triangle [P]
5.5 kW
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
11.5 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur230 V étoile-triangle [Ie]
20 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur400V 415 V [Ie]
11.5 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur400 V étoile-triangle [Ie]
20 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
9 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur500 V étoile-triangle [Ie]
15.6 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
4.9 A
Tension alternativeAC-3Courant assigné d'emploi, interrupteur de démarrage moteur690 V étoile-triangle [Ie]
8.5 A
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]230 V [P]
3 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
5.5 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]500 V [P]
7.5 kW
Tension alternativeAC-23APuissance assignée d'emploi AC-23A, 50 - 60 Hz [P]690 V [P]
5.5 kW
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur230 V [Ie]
13.3 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur400 V 415 V [Ie]
13.3 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur500 V [Ie]
13.3 A
Tension alternativeAC-23ACourant assigné d'emploi, interrupteur de démarrage moteur690 V [Ie]
7.6 A
Tension continueDC-1, interrupteurs L/R = 1 msCourant assigné d’emploi [Ie]
10 A
Tension continueDC-1, interrupteurs L/R = 1 msTension par contact en série
60 V
Tension continueDC-21A, [Ie]240 VCourant assigné d’emploi [Ie]
1 A
Tension continueDC-21A, [Ie]240 VContacts
1 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VCourant assigné d’emploi [Ie]
10 A
Tension continueDC-23A, démarreurs, L/R = 15 ms24 VContacts
1 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VCourant assigné d’emploi [Ie]
10 A
Tension continueDC-23A, démarreurs, L/R = 15 ms48 VContacts
2 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VCourant assigné d’emploi [Ie]
10 A
Tension continueDC-23A, démarreurs, L/R = 15 ms60 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VCourant assigné d’emploi [Ie]
5 A
Tension continueDC-23A, démarreurs, L/R = 15 ms120 VContacts
3 Nombre
Tension continueDC-23A, démarreurs, L/R = 15 ms240 VCourant assigné d’emploi [Ie]
5 A
Tension continueDC-23A, démarreurs, L/R = 15 ms240 VContacts
5 Nombre
Tension continueDC-13, commutateurs de commande L/R = 50 msCourant assigné d’emploi [Ie]
10 A
Tension continueDC-13, commutateurs de commande L/R = 50 msTension par contact en série
32 V
Fiabilité des contacts sous 24 V DC, 10 mA [Taux de ratés]
< 10-5,< 1 échec sur 100 000 opérations de commutation HF
âme massive ou multibrins
1 x (1 - 2,5)
2 x (1 - 2,5) mm2
Souple à embout selon DIN 46228
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Couple de serrage vis de raccordement
1 Nm
Grandeurs caractéristiques relevant de la sécurité
Remarques
Valeurs B10dselon EN ISO 13849-1, tableau C1
Caractéristiques électriques homologuées
Circuits électriquesTension assignée d'emploi [Ue]
600 V AC
Circuits électriquesCourant assigné ininterrompu max.Circuits principauxUtilisation générale
16 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesGeneral Use [IU]
10 A
Circuits électriquesCourant assigné ininterrompu max.Circuits auxiliairesPilot Duty
A 600
P 300
Pouvoir de coupurePuissance moteur maximalemonophasés120 V AC
0.5 HP
Pouvoir de coupurePuissance moteur maximalemonophasés200 V AC
1 HP
Pouvoir de coupurePuissance moteur maximalemonophasés240 V AC
1.5 HP
Pouvoir de coupurePuissance moteur maximaletriphasés200 V AC
3 HP
Pouvoir de coupurePuissance moteur maximaletriphasés240 V AC
3 HP
Pouvoir de coupurePuissance moteur maximaletriphasés480 V AC
7.5 HP
Pouvoir de coupurePuissance moteur maximaletriphasés600 V AC
7.5 HP
Short Circuit Current RatingValeur nominale de base
5 kA
Short Circuit Current Ratingmax. Fuse
50 A
Short Circuit Current RatingValeur nominale défaut élevée
10 kA
Short Circuit Current Ratingmax. Fuse
20, Class J A
Sections raccordablesà âme massive ou souples avec embout
18 - 14 AWG
Sections raccordablesVis de raccordement
M3,5
Sections raccordablesCouple de serrage
8.8 lb-in
