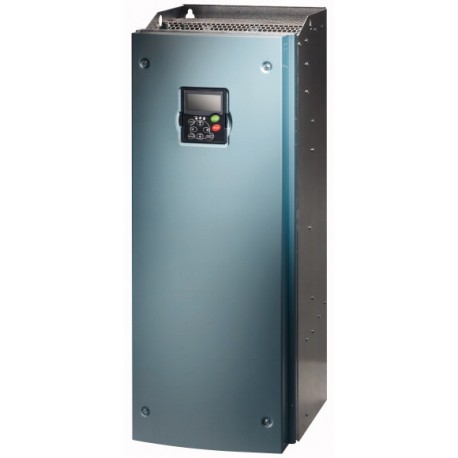

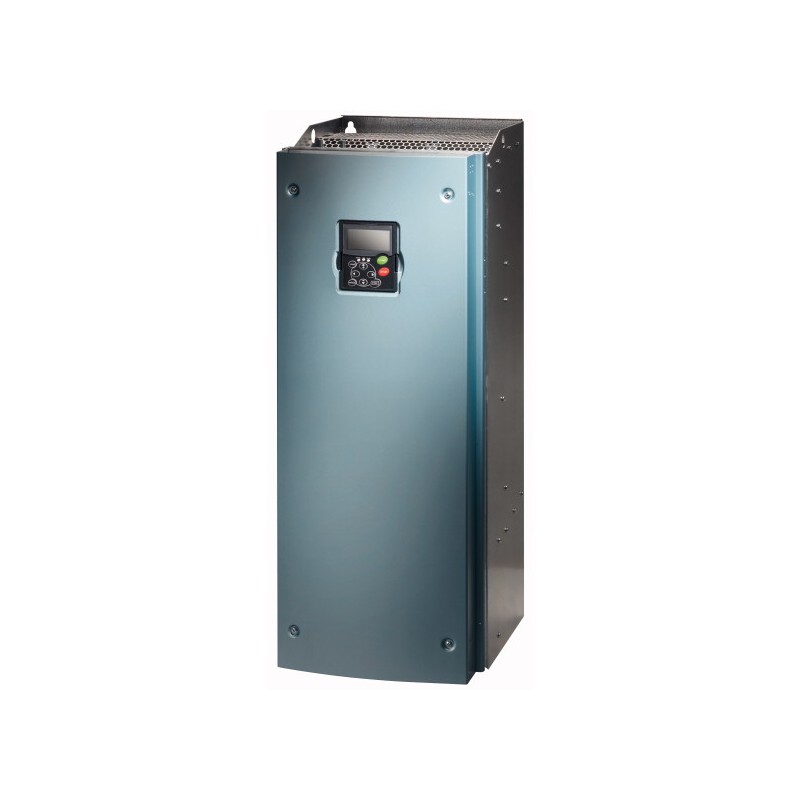

Conformité aux normes
Exigences générales : IEC/EN 61800-2
Exigences CEM : IEC/EN 61800-3
Exigences de sécurité : IEC/EN 61800-5-1
Certifications
CE, UL, cUL, RCM
Qualité de fabrication
RoHS, ISO 9001
Résistance climatique [ρw]
Humidité relative < 95 %, sans condensation, sans corrosion, sans gouttes d'eau %
Température ambianteTempérature d’emploi min.
-10 °C
Température ambianteTempérature d’emploi max.
+50 °C
Température ambianteService (110 % surcharge) [ϑ]
-10 - +40 °C
Température ambianteStockage [ϑ]
-40 - +70 °C
Niveau d'antiparasitageClasse d'antiparasitage (CEM)
C2, C3 ; dépend de la longueur du câble de raccordement au moteur, de la puissance raccordée et de l'environnement. Le cas échéant, des filtres d'antiparasitage externes (en option) sont nécessaires.
Niveau d'antiparasitageEnvironnement (CEM)
Environnements 1 et 2 selon EN 61800-3
Position de montage
Verticale
Altitude d’installation
0 - 1000 m au-dessus du niveau de la mer
au-dessus de 1000 m : 1 % de déclassement de puissance par 100 m
max. 3000 m m
Protection contre les contacts directs
BGV A3 (VBG4, protection contre les contacts avec les doigts et le dos de la main)
AlimentationTension assignée d'emploi [Ue]
400 V AC, triphasé
480 V AC, triphasé
500 V AC, triphasé
AlimentationTension réseau (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
AlimentationAlimentation
Réseaux de courant alternatif avec point milieu relié à la terre
AlimentationFréquence du réseau [fLN]
50/60 Hz
AlimentationPlage de fréquence [fLN]
45 – 66 (± 0 %) Hz
Partie puissanceFonction
Convertisseurs de fréquence avec circuit intermédiaire à tension continue et onduleur IGBT
Partie puissanceTension de sortie sous Ue[U2]
400 V AC, triphasé
480 V AC, triphasé
500 V AC, triphasé
Partie puissanceFréquence de sortie [f2]
0 - 50/60 (max. 320) Hz
Partie puissanceFréquence de commutation [fPWM]
3,6
réglable 1 - 10 kHz
Partie puissanceFonctionnement
Commande U/f
Régulation vectorielle sans capteur (SLV)
Partie puissanceRésolution de la fréquence (valeur de consigne) [Δf]
0.01 Hz
Partie puissanceCourant assigné d'emploipour une surcharge de 150 % [Ie]
170 A
Partie puissanceCourant assigné d'emploipour une surcharge de 110 % [Ie]
205 A
Partie puissanceEquipement
Filtre d'antiparasitage
Affichage OLED
Partie puissanceTaille
FR8
Départ moteurRemarque
pour moteur à courant alternatif de 50 ou 60 Hz avec ventilateur interne ou externe
Départ moteurRemarque
Cycle de surcharge pour 60 s toutes les 600 s
Départ moteurRemarque
sous 400 V, 50 Hz
Départ moteur150 % Surcharge [P]
90 kW
Départ moteur110 % Surcharge [P]
110 kW
Départ moteurRemarque
sous 440 - 480 V, 60 Hz
Départ moteur150 % Surcharge [P]
125 HP
Départ moteur110 % Surcharge [P]
150 HP
tension de commande externe [Uc]
24 V DC (max. 250 mA) V
Tension de consigne [Us]
10 V DC (max. 10 mA) V
Entrées analogiques
2, paramétrable, 0 - 10 V DC, 0/4 - 20 mA
Sorties analogiques
1, paramétrable, 0/4 - 20 mA
Entrées tout-ou-rien
6, paramétrable, max. 30 V DC
Sorties tout-ou-rien
1, paramétrable, 48 V DC/50 mA
Sorties à relais
2, paramétrable, contact à fermeture, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Organes de commande et de protection adaptés
Raccordement au réseauinductances réseau150 % de surcharge (CT/IH, à 50 °C)
DX-LN3-250
Départ moteurinductance moteur150 % de surcharge (CT/IH, à 50 °C)
DX-LM3-180
Départ moteurinductance moteur110 % de surcharge (VT/IL, à 40 °C)
DX-LM3-220
Départ moteurfiltre sinus150 % de surcharge (CT/IH, à 50 °C)
DX-SIN3-180
Départ moteurfiltre sinus110 % de surcharge (VT/IL, à 40 °C)
DX-SIN3-250
