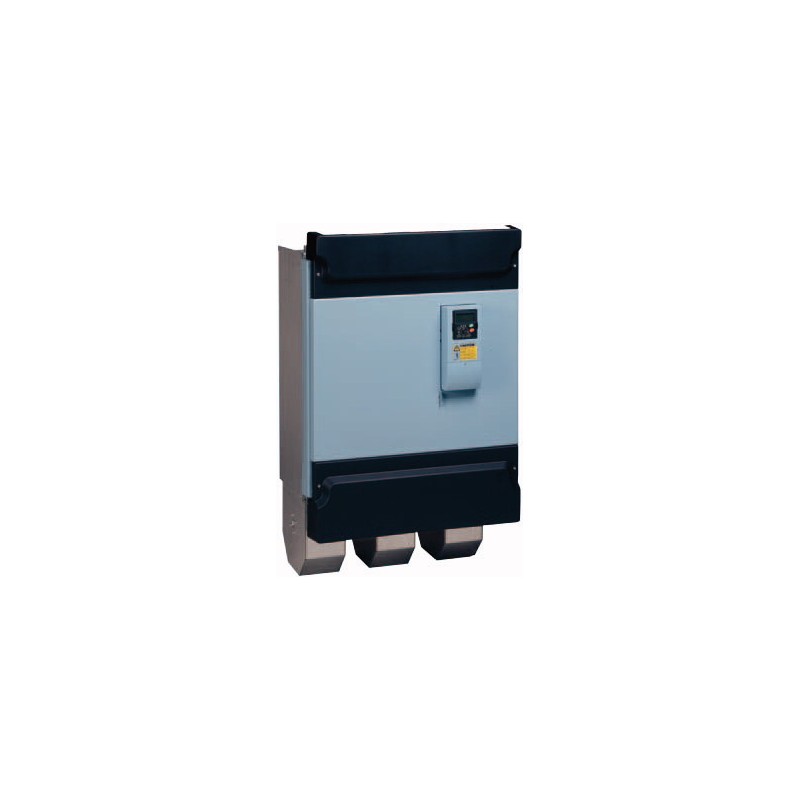

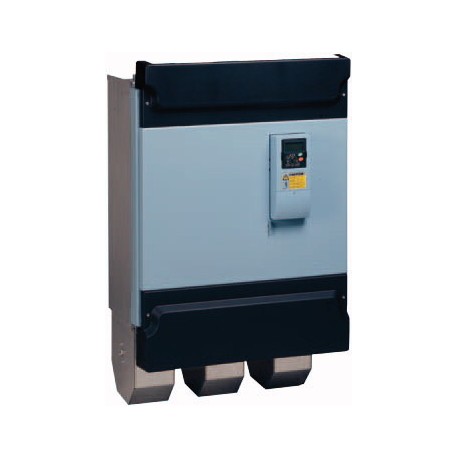

SPX500A0-4A2B1 138619 EATON ELECTRIC Convertisseur de fréquence, 400 V AC, triphasé, 315 kW, IP00, Unité de .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SPX500A0-4A2B1 138619 EATON ELECTRIC Convertisseur de fréquence, 400 V AC, triphasé, 315 kW, IP00, Unité de ..

SPX500A0-4A2B1

138619

EATON-MOELLER

Convertisseur de fréquence, 400 V AC, triphasé, 315 kW, IP00, Unité de freinage, Affichage OLED, FR11

Convertisseur de fréquence ; Haute performance ; 650 A ; 355 kW ; IP00 ; 400 V CA ; Filtre CEM de classe C2 ; Transistor de freinage

Plus de détails


Appareillage industriel basse tension > Convertisseur de fréquences inférieur à 1kV

Convertisseurs de fréquence Eaton

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Convertisseur de fréquence, 400 V AC, triphasé, 315 kW, IP00, Unité de freinage, Affichage OLED, FR11
Convertisseur de fréquence, Identificateur de type: SPX, Tension assignée d'emploi: Ue = 400 V AC, triphasé, 480 V AC, triphasé, 500 V AC, triphasé, Tension de sortie sous Ue: U2 = 400 V AC, triphasé, 480 V AC, triphasé, 500 V AC, triphasé, Tension réseau (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Courant assigné d'emploi pour une surcharge de 150 %: Ie = 590 A, Courant assigné d'emploi pour une surcharge de 110 %: Ie = 650 A, Remarque: Cycle de surcharge pour 60 s toutes les 600 s, Puissance moteur correspondante Remarque: pour moteur à courant alternatif de 50 ou 60 Hz avec ventilateur interne ou externe, Cycle de surcharge pour 60 s toutes les 600 s, sous 400 V, 50 Hz, Puissance moteur correspondante 150 % Surcharge: P = 315 kW, 110 % Surcharge: P = 355 kW, 150 % Surcharge: IM = 544 A, Puissance moteur correspondante Remarque: sous 440 - 480 V, 60 Hz, Puissance moteur correspondante 150 % Surcharge: P = 500 HP, 110 % Surcharge: P = 550 HP, Puissance moteur correspondante 150 % Surcharge: IM = 590 A, Degré de protection: IP00, Module de couplage pour bus de terrain (option): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Equipement: Unité de freinage, Affichage OLED, Taille: FR11, Conformité aux normes: Exigences générales : IEC/EN 61800-2, Exigences CEM : IEC/EN 61800-3, Exigences de sécurité : IEC/EN 61800-5-1

Gamme de livraison

Gamme
Convertisseur de fréquence
Identificateur de type
SPX
Tension assignée d'emploi [Ue]
400 V AC, triphasé
480 V AC, triphasé
500 V AC, triphasé
Tension de sortie sous Ue[U2]
400 V AC, triphasé
480 V AC, triphasé
500 V AC, triphasé
Tension réseau (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
Courant assigné d'emploi [Ie]
pour une surcharge de 150 % [Ie]
590 A
pour une surcharge de 110 % [Ie]
650 A
Puissance moteur correspondante
Remarque
pour moteur à courant alternatif de 50 ou 60 Hz avec ventilateur interne ou externe
Remarque
Cycle de surcharge pour 60 s toutes les 600 s
Remarque
sous 400 V, 50 Hz
150 % Surcharge [P]
315 kW
110 % Surcharge [P]
355 kW
150 % Surcharge [IM]
544 A
Remarque
sous 440 - 480 V, 60 Hz
150 % Surcharge [P]
500 HP
110 % Surcharge [P]
550 HP
150 % Surcharge [IM]
590 A
Degré de protection
IP00
Module de couplage pour bus de terrain (option)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Equipement
Unité de freinage
Affichage OLED
Taille
FR11
Connexion à SmartWire-DT
non

Caractéristiques techniques

Généralités
Conformité aux normes
Exigences générales : IEC/EN 61800-2
Exigences CEM : IEC/EN 61800-3
Exigences de sécurité : IEC/EN 61800-5-1
Certifications
CE, UL, cUL, RCM
Homologations
DNV
Qualité de fabrication
RoHS, ISO 9001
Résistance climatique [ρw]
Humidité relative < 95 %, sans condensation, sans corrosion, sans gouttes d'eau %
Température ambianteTempérature d’emploi min.
-10 °C
Température ambianteTempérature d’emploi max.
+40 °C
Température ambianteStockage [ϑ]
-40 - +70 °C
Niveau d'antiparasitageClasse d'antiparasitage (CEM)
C2, C3 ; dépend de la longueur du câble de raccordement au moteur, de la puissance raccordée et de l'environnement. Le cas échéant, des filtres d'antiparasitage externes (en option) sont nécessaires.
Niveau d'antiparasitageEnvironnement (CEM)
Environnements 1 et 2 selon EN 61800-3
Position de montage
Verticale
Altitude d’installation
0 - 1000 m au-dessus du niveau de la mer
au-dessus de 1000 m : 1 % de déclassement de puissance par 100 m
max. 3000 m m
Degré de protection
IP00
Protection contre les contacts directs
BGV A3 (VBG4, protection contre les contacts avec les doigts et le dos de la main)
Circuit principal
AlimentationTension assignée d'emploi [Ue]
400 V AC, triphasé
480 V AC, triphasé
500 V AC, triphasé
AlimentationTension réseau (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
AlimentationAlimentation
Réseaux de courant alternatif avec point milieu relié à la terre
AlimentationFréquence du réseau [fLN]
50/60 Hz
AlimentationPlage de fréquence [fLN]
45 – 66 (± 0 %) Hz
Partie puissanceFonction
Convertisseurs de fréquence avec circuit intermédiaire à tension continue et onduleur IGBT
Partie puissanceTension de sortie sous Ue[U2]
400 V AC, triphasé
480 V AC, triphasé
500 V AC, triphasé
Partie puissanceFréquence de sortie [f2]
0 - 50/60 (max. 320) Hz
Partie puissanceFréquence de commutation [fPWM]
3,6
réglable 1 - 6 kHz
Partie puissanceFonctionnement
Commande U/f
Régulation vectorielle sans capteur (SLV)
en option : régulation vectorielle avec retour (CLV)
Partie puissanceRésolution de la fréquence (valeur de consigne) [Δf]
0.01 Hz
Partie puissanceCourant assigné d'emploipour une surcharge de 150 % [Ie]
590 A
Partie puissanceCourant assigné d'emploipour une surcharge de 110 % [Ie]
650 A
Partie puissanceEquipement
Unité de freinage
Affichage OLED
Partie puissanceTaille
FR11
Départ moteurRemarque
pour moteur à courant alternatif de 50 ou 60 Hz avec ventilateur interne ou externe
Départ moteurRemarque
Cycle de surcharge pour 60 s toutes les 600 s
Départ moteurRemarque
sous 400 V, 50 Hz
Départ moteur150 % Surcharge [P]
315 kW
Départ moteur110 % Surcharge [P]
355 kW
Départ moteurRemarque
sous 440 - 480 V, 60 Hz
Départ moteur150 % Surcharge [P]
500 HP
Départ moteur110 % Surcharge [P]
550 HP
Partie commande
tension de commande externe [Uc]
24 V DC (max. 250 mA) V
Tension de consigne [Us]
10 V DC (max. 10 mA) V
Entrées analogiques
2, paramétrable, 0 - 10 V DC, 0/4 - 20 mA
Sorties analogiques
1, paramétrable, 0/4 - 20 mA
Entrées tout-ou-rien
6, paramétrable, max. 30 V DC
Sorties tout-ou-rien
1, paramétrable, 48 V DC/50 mA
Sorties à relais
2, paramétrable, contact à fermeture, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Organes de commande et de protection adaptés
Départ moteurinductance moteur150 % de surcharge (CT/IH, à 50 °C)
DUT-0820-6-0-S
Départ moteurinductance moteur110 % de surcharge (VT/IL, à 40 °C)
DUT-0820-6-0-S
Départ moteurfiltre sinus150 % de surcharge (CT/IH, à 50 °C)
SIN-0600-5-0-P
Départ moteurfiltre sinus110 % de surcharge (VT/IL, à 40 °C)
SIN-0840-5-0-P

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
590 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
7875 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-10 °C
Température d’emploi max.
+40 °C
Fonctionnement (avec surcharge de 150 %)
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Convertisseur de fréquences =< 1 kV (EC001857)
Electricité, Electronique, Automatisation et Commande / Entraînement électrique / Variateur de vitesse (convertisseur de fréquence) / Variateur de vitesse (convertisseur de fréquence) =< 1 kV ([email protected] [AKE177014])
tension du secteur
323 - 550 V
fréquence du secteur
50/60 Hz
nombre de phases d'entrée
3
nombre de phases de sortie
3
fréquence de sortie max.
320 Hz
tension de sortie max.
500 V
courant de sortie nominal I2N
650 A
puissance utile max. en charge quadratique sous tension de sortie assignée
355 kW
puissance utile max. en charge linéaire sous tension de sortie assignée
315 kW
tolérance relative de fréquence du réseau symétrique
10 %
tolérance relative de tension du réseau symétrique
10 %
nombre de sorties analogiques
1
nombre d’entrées analogiques
2
nombre de sorties numériques
1
nombre d’entrées numériques
6
avec élément de commande
oui
convient pour environnement industriel
oui
utilisation autorisée en zone résidentielle et commerciale
oui
protocole pris en charge pour TCP/IP
oui
protocole pris en charge pour PROFIBUS
oui
protocole pris en charge pour CAN
oui
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
oui
protocole pris en charge pour Data-Highway
oui
protocole pris en charge pour DeviceNet
oui
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
oui
protocole pris en charge pour PROFINET IO
oui
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
oui
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
supporte protocole BACnet
non
protocole pris en charge pour autres systèmes de bus
oui
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
1
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'autres interfaces matérielles
0
avec interface optique
non
avec prise pour ordinateur
oui
hacheur de freinage intégré
oui
fonctionnement possible à quatre quadrants
oui
type de convertisseur
convertisseur U
indice de protection (IP)
IP00
Degré de protection (NEMA)
autre
hauteur
1155 mm
largeur
709 mm
profondeur
468 mm

Homologations

Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E134360
UL Category Control No.
NMMS, NMMS2, NMMS7. NMMS8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
3211-06
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP00

Encombrements

8230DIM-118
8230DIM-126
2 inductances réseau CHK0400

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPX500A0-4A2B1 SPX500A0-4A2B1 138619 FR_138619.pdf 247 Kbytes SPX500A0-4A2B1 SPX500A0-4A2B1 138619 FR_138619.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
