EWK-03091 174663 EATON ELECTRIC EWK-03091 Coffret mural EWK avec modules de montage normalisés 72 PE, IP43, ..
EWK-03091
174663
EATON-MOELLER

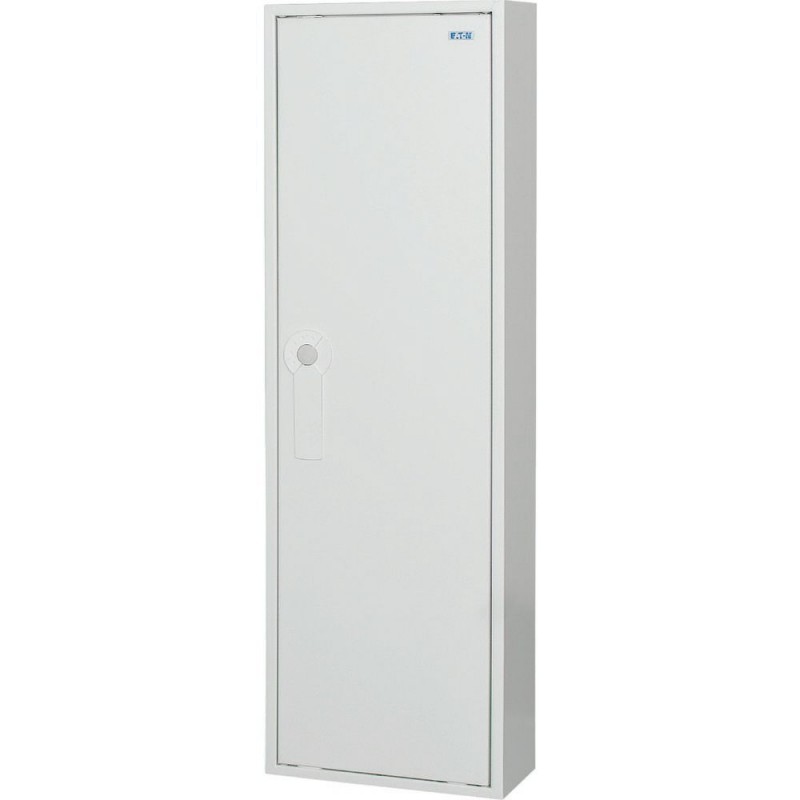

EWK-03091 Coffret mural EWK avec modules de montage normalisés 72 PE, IP43, IK09, classe de protection 2, RAL9016, HxLxP=950x300x160mm
Boîtier mural EWK avec unités de montage standard, 72 SU pour les appareils DIN modulaires, carénage de protection en plastique, rails de montage en acier galvanisé de haute qualité, dimensions compactes du boîtier, car la profondeur n’est que de 160 mm, courant de fonctionnement nominal max. 160A, pour un montage direct au mur, indice de protection IP43 et résistance aux chocs IK09 selon la norme IEC/EN 62208, classe de protection 2, protection d’isolation, charnières réglables pour changer facilement la porte de maintien, très robuste, porte 1 battant, 1 clip, 2 inserts de plaque d’entrée de câble inclus, y compris borne N : 1x (6x1,5-16mm² + 21x0,75-4mm²) , y compris borne PE : 1x (6x1,5-16mm² + 21x0,75-4mm²), couleur blanc RAL9016
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Boites et petites armoires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Gamme de livraison
classe de protection II
Coffret métallique blanc (RAL 9016)
N: 21 x (0,75 - 4) mm2
Colonne encastrée pour appareillage modulaire
Bornes neutre et protection
Boulons de fermeture plombables
Flasque à membrane 2K
Caractéristiques techniques
Polystyrène (matière isolante)
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques ETIM 7.0
Encombrements
② 2 x ⌀ 5 - 29 mm
③ 2 x ⌀ 5 - 18 mm
④ 28 x ⌀ 5 - 11 mm
⑤ 2 x ⌀ 5 - 9 mm
⑥ 2 x ⌀ 16/21/29/38 mm
⑦ 10 x ⌀ 16 mm
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 300 mm |
| Hauteur (EF000040) | 950 mm |
| Profondeur (EF000049) | 160 mm |
| Matériau (EF002169) | Acier |
| Finition de la surface (EF006569) | Revêtu par poudre |
| Couleur (EF000007) | Blanc |
| Numéro RAL (EF000116) | 9016 |
| Indépendant (EF020363) | Non |
| Modèle mural avec prise au sol (EF015208) | Non |
| Montage mural (EF000664) | Oui |
| Modèle angulaire (EF020814) | Non |
| Encastrement intermédiaire (EF022994) | Non |
| À coupler (EF001229) | Oui |
| Avec plaque de montage (EF000118) | Non |
| Plaque de montage réglable en profondeur (EF006054) | Non |
| Encastrement mural (EF007536) | Oui |
| Fixation sur mât (EF009582) | Non |
| Avec porte (EF009169) | Non |
| Nombre de portes (EF000122) | 1 |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Nombre de serrures (EF000123) | 1 |
| Avec partie supérieure (EF007965) | Non |
| Couvercle transparent (EF011401) | Non |
| Adapté à un montage métrique (EF005823) | Oui |
| Toit incliné (EF009278) | Non |
| Estampages (EF001039) | Non |
| Finition CEM (EF001062) | Non |
| Résistance aux chocs (EF004293) | IK09 |
| Classe de protection (IP) (EF005474) | IP43 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EWK-03091 EWK-03091 174663 FR_174663.pdf | 277 Kbytes |
|
