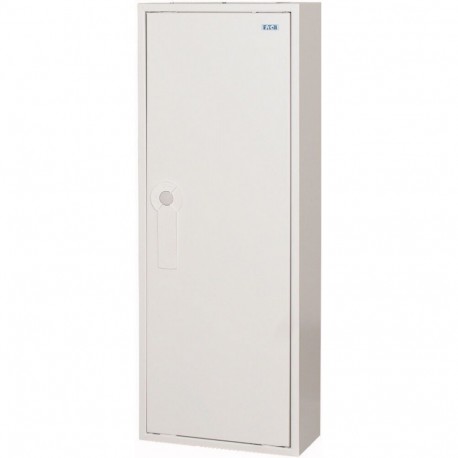

EWK-03081 174659 EATON ELECTRIC EWK-03081 Coffret mural EWK avec modules de montage normalisés 60 PE, IP43, ..
EWK-03081
174659
EATON-MOELLER

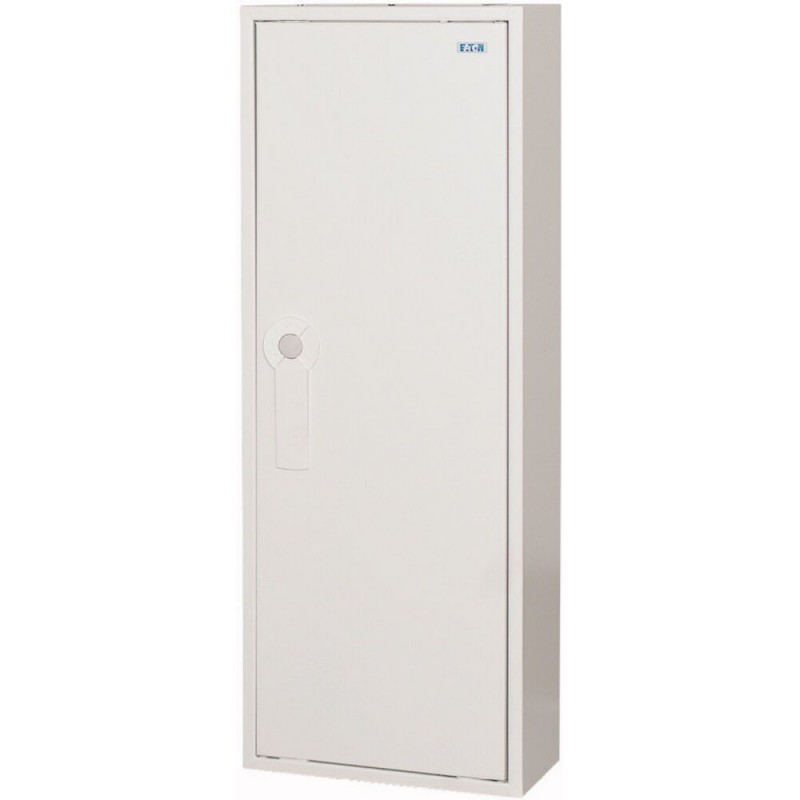

EWK-03081 Coffret mural EWK avec modules de montage normalisés 60 PE, IP43, IK09, classe de protection 2, RAL9016, HxLxP=800x300x160mm
Boîtier mural EWK avec unités de montage standard, 60 SU pour les appareils DIN modulaires, carénage de protection en plastique, rails de montage en acier galvanisé de haute qualité, dimensions compactes du boîtier, car la profondeur n’est que de 160 mm, courant de fonctionnement nominal max. 160A, pour un montage direct sur le mur, indice de protection IP43 et résistance aux chocs IK09 selon la norme IEC/EN 62208, classe de protection 2, protection d’isolation, charnières réglables pour changer facilement la porte de maintien, très robuste, porte 1 battant, 1 clip, 2 inserts de plaque d’entrée de câble inclus, y compris borne N : 1x (6x1,5-16mm² + 21x0,75-4mm²) , y compris borne PE : 1x (6x1,5-16mm² + 21x0,75-4mm²), couleur blanc RAL9016
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Boites et petites armoires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Fonction de base | Appareil de base | ||
Fonction de base | Tableau modulaire | ||
Gamme | Armoire EWK | ||
Forme | Montage en saillie | ||
Lieu d'installation | pour l'intérieur | ||
Technique d'installation | Montage en saillie | ||
porte/volet | Blanc | ||
Degré de protection | IP43 | ||
couleur | Blanc | ||
Racks | Châssis pour profilés | ||
capot de protection contre les contacts directs | matière isolante | ||
Rangées | Nombre | 5 | |
Pas modulaires d'encombrement par rangée | 12 | ||
Description | IP43 classe de protection II Coffret métallique blanc (RAL 9016) | ||
Passages de câble | Passages de câbles en haut et en bas, face arrière | ||
Bornes PE/N | Bornes débrochables | ||
Bornes PE/N | Nombre x section | mm2 | PE: 6 x (1,5 - 16) N: 21 x (0,75 - 4) |
Fourniture | coffret Colonne encastrée pour appareillage modulaire Bornes neutre et protection Boulons de fermeture plombables Flasque à membrane 2K |
| Généralités | |||
Conformité aux normes | EN 61439-3 | ||
RoHS (selon la directive 2002/95/EG du Parlement européen et du Conseil) | conforme | ||
Température ambiante | °C | -5 - +40 | |
Degré de protection | IP43 | ||
Classe de protection | II (isolation totale) | ||
Tension assignée d’emploi | Ue | V AC | 400 |
Fréquence assignée | f | Hz | 50 |
| Matériaux | |||
Matériau | Tôle d'acier, revêtement par poudre Polystyrène (matière isolante) | ||
Couleur | blanc (RAL 9016) | ||
| Caractéristiques des matériaux | |||
Caractéristiques mécaniques | |||
Tenue aux chocs | IK09 | ||
| Armoires, coffrets, boites, baies, pupitres et accessoires (EG000011) / Boîte / Coffret / armoire de distribution (vide) (EC000261) | |||
| Electricité, Electronique, Automatisation et Commande / Armoire, rack, boîtier, châssis-équipés / Armoire électrique (vide) / Armoire d'appareillage ([email protected] [AGZ056016]) | |||
largeur | mm | 300 | |
hauteur | mm | 800 | |
profondeur | mm | 160 | |
matériau | acier | ||
qualité du matériau | |||
finition de la surface | revêtu par poudre | ||
couleur | blanc | ||
numéro RAL | 9016 | ||
avec cadre/support de montage | non | ||
plaque de montage réglable en profondeur | non | ||
nombre de serrures | 1 | ||
installation au sol possible | non | ||
fixation au mur | oui | ||
encastrement mural | oui | ||
fixation sur mât | non | ||
connectable | oui | ||
nombre de portes | 1 | ||
adapté à un montage métrique | oui | ||
adapté à un montage extérieur | non | ||
toit incliné | non | ||
finition CEM | non | ||
avec porte à hublot | non | ||
avec porte de ventilation | non | ||
avec porte arrière | non | ||
Indice de protection contre les chocs (IK) | IK09 | ||
indice de protection (IP) | IP43 | ||
Degré de protection (NEMA) | |||
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 300 mm |
| Hauteur (EF000040) | 800 mm |
| Profondeur (EF000049) | 160 mm |
| Matériau (EF002169) | Acier |
| Couleur (EF000007) | Blanc |
| Numéro RAL (EF000116) | 9016 |
| Indépendant (EF020363) | Non |
| Modèle mural avec prise au sol (EF015208) | Non |
| Montage mural (EF000664) | Oui |
| Modèle angulaire (EF020814) | Non |
| Encastrement intermédiaire (EF022994) | Non |
| À coupler (EF001229) | Oui |
| Avec plaque de montage (EF000118) | Non |
| Plaque de montage réglable en profondeur (EF006054) | Non |
| Encastrement mural (EF007536) | Oui |
| Fixation sur mât (EF009582) | Non |
| Avec porte (EF009169) | Non |
| Nombre de portes (EF000122) | 1 |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Nombre de serrures (EF000123) | 1 |
| Avec partie supérieure (EF007965) | Non |
| Couvercle transparent (EF011401) | Non |
| Adapté à un montage métrique (EF005823) | Oui |
| Toit incliné (EF009278) | Non |
| Estampages (EF001039) | Non |
| Finition CEM (EF001062) | Non |
| Résistance aux chocs (EF004293) | IK09 |
| Classe de protection (IP) (EF005474) | IP43 |
