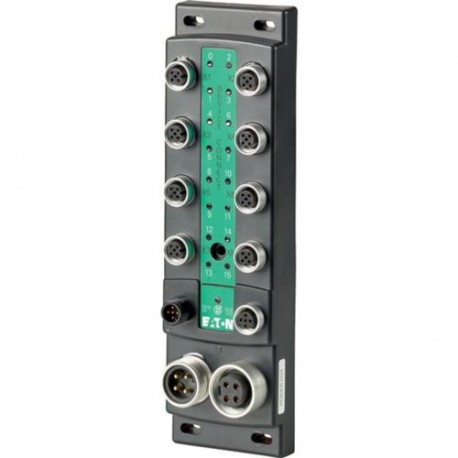

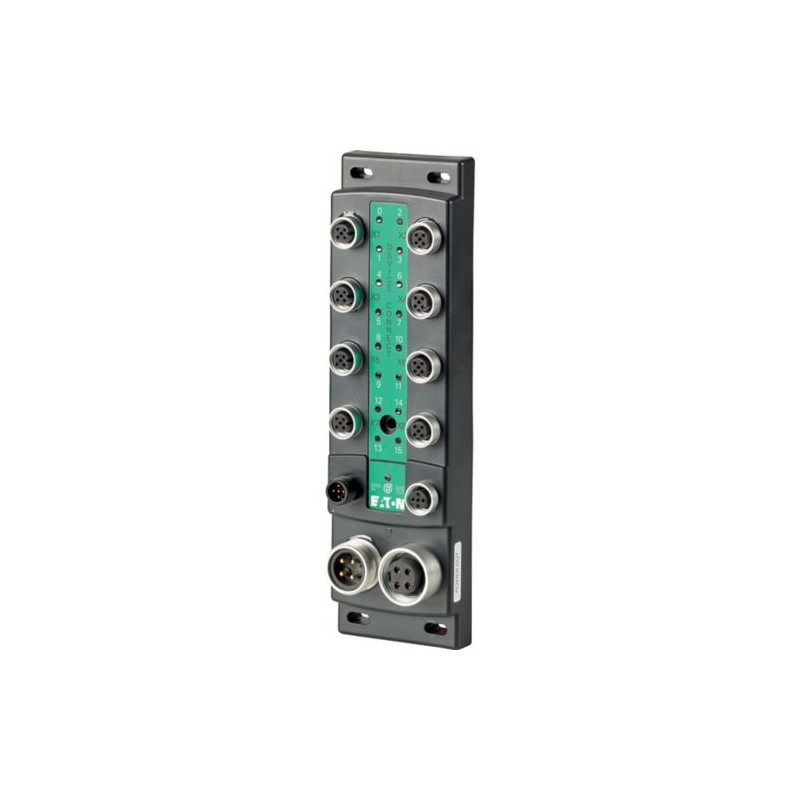

Conformité aux normes
IEC/EN 61131-2
Encombrements (L x H x P)
60 x 210,3 x 34 mm
Facilité de montage et gain de place
Fixation par vis (M4)
Position de montage
Quelconque
Alimentation 24 V DC pour alimentation de sortie
AlimentationTension assignée d'emploi [Ue]
24 DC -15 % / +20 % V
AlimentationOndulation résiduelle de la tension d’entrée
≦ 5 %
AlimentationProtection contre l'inversion de polarité
oui
AlimentationPuissance dissipée [P]
1.7 W
Résistance climatique
Chaleur sèche selon IEC 60068-2-2
Chaleur humide selon EN 60068-2-3
Pression de l'air (service)
795 - 1080 hPa
Température ambianteEn service [ϑ]
-25 - +55 °C
Température ambianteStockage/transport [ϑ]
-40 - +70 °C
Relative de l'air admissibleCondensation
admissible
Relative de l'air admissibleHumidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP69K
Vibrations (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm
5 - 8.4 Hz
Vibrations (IEC/EN 61131-2:2008)Accélération constante de 1 g
8.4 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 30 g/11 ms
9 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
0.3 m
Compatibilité électromagnétique (CEM)
Catégorie de surtension
II
Décharges électrostatiques (IEC/EN 61131-2:2008)Décharge dans l'air (niveau 3)
8 kV
Décharges électrostatiques (IEC/EN 61131-2:2008)Décharge au contact (niveau 2)
4 kV
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Antiparasitage (SmartWire-DT)
EN 55011 classe A
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câbles de signaux
1 kV
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câbles SmartWire-DT
1 kV
Ondes de choc (IEC/EN 61131-2:2008, niveau 1, Surge)Câbles d'alimentation surtension
0.5 kV
Ondes de choc (IEC/EN 61131-2:2008, niveau 1, Surge)Câbles d'E/S surtension
1 kV
Perturbations conduites (IEC/EN 61131-2:2008, niveau 3)
10 V
Type de participant
Participants SmartWire-DT (esclave)
Réglage de la vitesse de transmission (débit en bauds)
Automatique
Vitesse de transmission (Baudrate)
maximale2000 kBd
Etat SmartWire-DT
vert LED
SWD-IN
Connecteur mâle M12 (codage A), 5 pôles
SWD-OUT
Connecteur femelle M12 (codage A), 5 pôles
Courant absorbé (24 V, sans détecteur et sans alimentation E/S)Consommation (alimentation SWD 24 V)
79 mA
Alimentation des capteursConsommation max. par connecteur E/S mâle M12
70 mA
Alimentation des capteursProtection contre les surcharges et les courts-circuits
oui, avec diagnostic
Raccordement alimentation et E/S
Raccordement détecteur E/SMode de raccordement
Connecteur femelle M12 (codage A), 5 pôles
Nombre d'entrées/sorties TOR
8
Sorties à semiconducteurs tout-ou-rien
Courant de déclenchement sur court-circuit
max. 1.2 A pendant 3 ms A
Protection contre les surcharges
oui, avec diagnostic
Pouvoir de coupure
EN 60947-5-1 Catégorie d'emploi DC-13
Affichage d'état sorties
jaune LED
Tension d'alimentation UAux
Ondulation résiduelle de la tension d’entrée
≦ 5 %
Sorties à SmartWire-DT
oui
