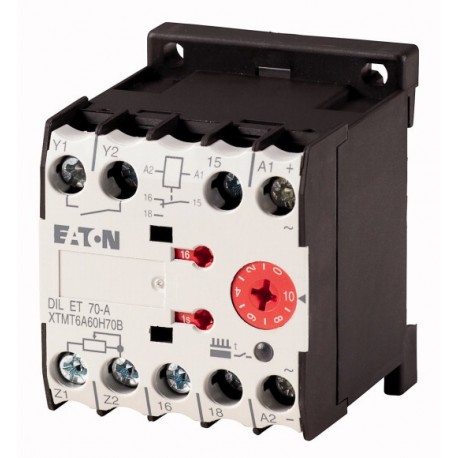

DILET70-A 048893 EATON MOELLER Relais multifonctions, 1W, 0,05-60h, avec raccordement potentiomètre, 24-240V..
DILET70-A
048893
EATON-MOELLER
Relais multifonctions, 1W, 0,05-60h, avec raccordement potentiomètre, 24-240VAC/DC
Contacteurs jusqu'à 170A
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Gamme de livraison
Gamme | Relais temporisé DILET | ||
Fonction de base | Relais temporisé | ||
Fonction | Multifonctions Retardé à l'appel Retardé à la chute Impulsion à l'appel Impulsion à la chute clignoteur, démarrage par impulsion Retardé à l'appel et à la chute mise en forme d'une impulsion impulsion retardée à l'appel | ||
| avec connexion à un potentiomètre Fonctions temporisation réglable | |||
Nombre de contacts inverseurs | 1 | ||
Plage de temporisation | 0.05 s - 60 h | ||
Plage de temporisation | 0,05 - 1s 0,15 - 3 s 0,5 - 10 s 3 - 60 s 0,15 - 3 min 0,5 - 10 min 3 - 60 min 0,15 - 3 h 0,5 - 10 h 3 - 60 h | ||
Courant assigné d’emploi | |||
AC-11 | |||
230 V | Ie | A | 3 |
380 V 400 V 415 V | Ie | A | 3 |
AC-15 | |||
220 V 230 V 240 V | Ie | A | 3 |
Plage de tension | ULN | V | 24 – 240 V AC, 50/60 Hz 24 – 240 V DC |
Largeur | mm | 45 | |
| Repérage des bornes selon EN 50042 | |||
| Repérage des bornes selon EN 50042 |
Caractéristiques techniques
| Généralités | |||
Conformité aux normes | Normes IEC/EN 61812 VDE 0435 | ||
Longévité mécanique | |||
avec bobine AC | manœuvres | x 106 | 30 |
avec bobine DC | manœuvres | x 106 | 30 |
Résistance climatique | Chaleur humide, constante, selon IEC 60068-2-78 Chaleur humide cyclique, selon IEC 60068-2-30 | ||
Température ambiante | |||
Appareil nu | °C | -20 - +60 | |
Appareil sous enveloppe | °C | - 20 - + 45 | |
Position de montage | Quelconque | ||
Tenue aux chocs (IEC/EN 60068-2-27) | |||
Onde demi-sinusoïdale 20 ms | g | ||
Contact F | g | 4 | |
Degré de protection | |||
bornes | IP20 | ||
Poids | kg | 0.09 | |
Sections raccordables | mm² | ||
Conducteur à âme massive | mm2 | 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) | |
Conducteur souple avec embout | mm2 | 1 x (0.75 - 1.5) 2 x (0.75 - 1.5) | |
âme massive ou multibrins | AWG | 1 x (18 - 14) | |
| Circuits électriques | |||
Tension assignée de tenue aux chocs | Uimp | V AC | 6000 |
Catégorie de surtension/Degré de pollution | III/2 | ||
Tension assignée d'isolement | Ui | V AC | 600 |
Tension assignée d'emploi | Ue | V AC | 440 |
Séparation sûre selon EN 61140 | |||
entre la bobine et les contacts auxiliaires | V AC | 250 | |
et entre les contacts auxiliaires eux-mêmes | V AC | 250 | |
Pouvoir de fermeture | |||
AC-14 cos ϕ = 0.3 400 V | A | 48 | |
AC-15 cos ϕ = 0,3 220 V | A | 50 | |
DC-11 L/R 40 ms | x Ie | 1.1 | |
Pouvoir de coupure | |||
AC-14 cos ϕ = 0.3 440 V | A | 3 | |
AC-15 cos ϕ = 0.3 220 V | A | 3 | |
DC-11 L/R 40 ms | x Ie | 1.1 | |
Courant assigné d’emploi | Ie | A | |
AC-14 | |||
440 V | Ie | A | 3 |
AC-15 | |||
220 V 230 V 240 V | Ie | A | 3 |
DC-11 | |||
Remarque | Conditions de fermeture et d'ouverture en DC13, L/R constant selon indications. | ||
L/R max. 15 ms | A | ||
24 V | Ie | A | 1.5 |
L/R max. 50 ms | A | 1.2 | |
Courant thermique conventionnel | Ith | A | 6 |
Tenue aux courts-circuits sans soudure | |||
Remarque | En cas d'alimentation directe par le réseau ou par le transformateur > 1000 VA | ||
calibre max. fusible contact F | A gG/gL | 6 | |
calibre max. fusible contact O | A gG/gL | 6 | |
| Circuits magnétiques | |||
Tension assignée d'emploi | Ue | V | |
AC | 24 - 240 | ||
DC | 24 - 240 | ||
Plage de fonctionnement | x Uc | ||
Tension d’appel | x Us | ||
Tension d'appel min. avec bobine AC | x Uc | 0.85 | |
Tension à l'appel avec bobine à courant alternatif max. | x Uc | 1.1 | |
Tension à l'appel avec bobine à courant continu min. | x Uc | 0.7 | |
Tension d'appel avec bobine DC max. | x Uc | 1.1 | |
Consommation | |||
Consommation à l'appel, en CA | VA | 2 | |
Consommation au maintien AC | VA | 2 | |
Consommation à l'appel, en CC | W | 1.8 | |
Consommation au maintien DC | W | 1.8 | |
Facteur de marche | % FM | 100 | |
Fréquence de manœuvres max. | man./h | 4000 | |
Durée minimale d'impulsion | |||
CA | ms | 50 | |
CC | ms | 30 | |
Précision de répétition (écart) | % | 0.5 | |
Retard à la disponibilité (après écoulement total de la temporisation) | ms | 70 |
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception | |||
Courant assigné d'emploi pour indication de la puissance dissipée | In | A | 6 |
Puissance dissipée par pôle, en fonction du courant | Pvid | W | 0.9 |
Puissance dissipée du matériel, fonction du courant | Pvid | W | 0 |
Puissance dissipée statique, dépendante du courant | Pvs | W | 1.8 |
Pouvoir d'émission de puissance dissipée | Pve | W | 0 |
Température d’emploi min. | °C | -20 | |
Température d’emploi max. | °C | 60 | |
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Les exigences de la norme produit sont respectées. | ||
10.2.5 Elevation | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.4 Distances d'isolement et lignes de fuite | Les exigences de la norme produit sont respectées. | ||
10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Sous la responsabilité du tableautier. | ||
10.9.3 Tension de tenue aux chocs | Sous la responsabilité du tableautier. | ||
10.9.4 Test d'enveloppes en matière isolante | Sous la responsabilité du tableautier. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées. | ||
10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
finition du raccordement électrique | borne à vis | ||
fonction retardée à l'enclenchement | oui | ||
fonction retardement du déclenchement | oui | ||
fonction glissant à l'enclenchement | oui | ||
fonction à contact fugitif | oui | ||
fonction étoile/triangle | non | ||
fonction formation d'impulsion | oui | ||
fonction clignotement avec pause, temps fixe | oui | ||
fonction clignotement avec impulsion, temps fixe | oui | ||
fonction cadencée avec pause, variable | oui | ||
fonction cadencée avec impulsion, variable | oui | ||
avec socle d'enfichage | non | ||
commande à distance possible | oui | ||
uniquement adapté pour commande à distance | non | ||
enfichable sur un contacteur | non | ||
tension d'alimentation de courant nominal Us à CA 50 Hz | V | 24 - 240 | |
tension d'alimentation de courant nominal Us à CA 60 Hz | V | 24 - 240 | |
tension d'alimentation de courant nominal Us CC | V | 24 - 240 | |
type de tension d'actionnement | CA/CC | ||
plage temporelle | s | 0.05 - 216000 | |
nombre de sorties, non retardées, contact à ouverture | 0 | ||
nombre de sorties, non retardées, contact à fermeture | 0 | ||
nombre de sorties, non retardées, contact inverseur | 1 | ||
nombre de sorties, retardées, contact à ouverture | 0 | ||
nombre de sorties, retardées, contact à fermeture | 0 | ||
nombre de sorties, retardées, contact inverseur | 1 | ||
sorties, commutable, retardées/non retardées | oui | ||
avec sortie de semiconducteur | non | ||
largeur | mm | 45 | |
hauteur | mm | 58 | |
profondeur | mm | 52 |
Homologations
| Product Standards | IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR, NKCR7 | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Courbes caractéristiques
| Longévité des appareils (manœuvres) Ie = courant assigné d'emploi | |||||||||
| Diagrammes fonctions de temporisation Légende LED
| |||||||||
| 11 retard à l'appel | |||||||||
| 12 retard à la chute | |||||||||
| 16 retard à l’appel et à la chute | |||||||||
| 21 impulsion à l'appel | |||||||||
| 22 impulsion à la chute | |||||||||
| 42, clignoteur, départ sur une impulsion | |||||||||
| 81 impulsion retardée à l'appel | |||||||||
| 82 mise en forme d'une impulsion | |||||||||
| Fonction MARCHE-ARRET | |||||||||
Encombrements
| Relais électronique temporisé avec capot plombable DILET… + HDILE |
