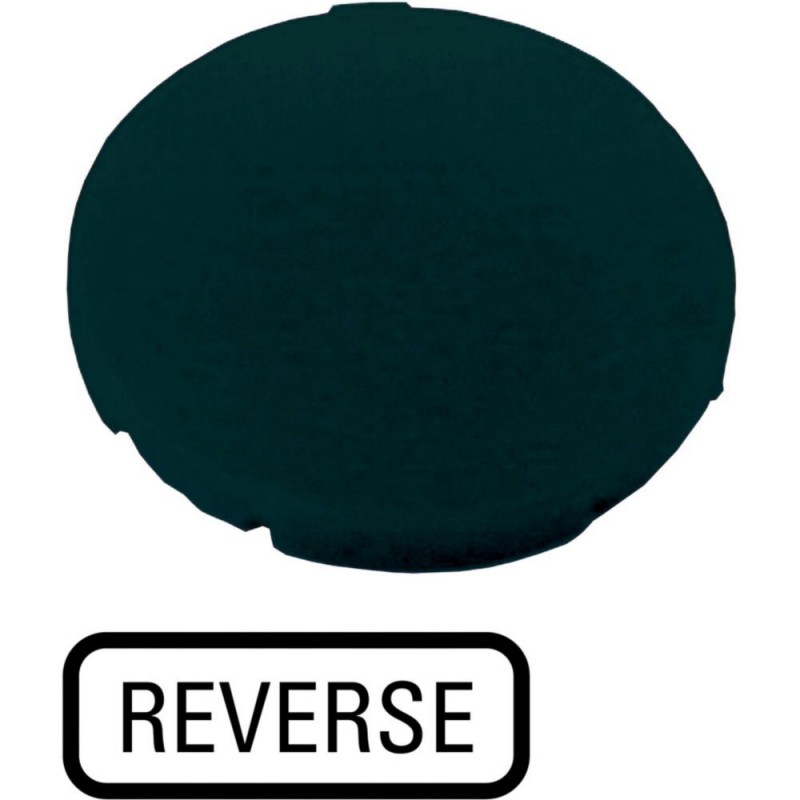

M22-XD-S-GB16 218206 Y7-218206 EATON ELECTRIC Étiquette, plate noire, REVERSE Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-XD-S-GB16 218206 Y7-218206 EATON ELECTRIC Étiquette, plate noire, REVERSE

M22-XD-S-GB16

218206

Y7-218206

EATON-MOELLER

10

Étiquette, plate noire, REVERSE

M22-XD-S-GB16

Plaque de bouton-poussoir, Gamme de produits : Accessoires, Unité unique, Description : 5 caractères : hauteur de lettre 5 mm, > 5 caractères : hauteur de lettre 3 mm, Design : Affleurant, Inscription : REVERSE, Sélection à : Texte, À utiliser avec : M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X, Connexion à SmartWire-DT : non

Plus de détails


Appareillage industriel basse tension > Bouton / voyant pour appareil de commande et de signalisation

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $31.98
Prix unitaire: $3.20
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory Button plate
Catalog Number
218206
Model Code
M22-XD-S-GB16
EAN
4015082182069
Product Length/Depth
24 mm
Product Height
3 mm
Product Width
24 mm
Product Weight
0.002 kg
Certifications
UL/CSA certification not required

Features & Functions

Color
Black
Design
Flush
Inscription
Individual inscription possible: ≤ 5 characters: letter height 5 mm
Individual inscription possible: > 5 characters: letter height 3 mm
REVERSE
Inscription type
Text
Language
English
Shape
Round

General

Product Category
Accessories
Suitable for
Push button

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 218206 Appareillage industriel basse tension (EC000621)
Caractéristique Valeur
Forme (EF000051) Rond
Type de construction (EF000767) Plat
Couleur (EF000007) Noir
Signification de l'impression (EF015918) Inverser
Langue de l'impression (EF015922) Anglais
Impression symboles ISO (EF006094) Sans
Impression (EF000131) Autre
Gravable (EF005877) Non
Diamètre de programme (EF001539) 22 mm
Largeur (EF000008) 24 mm
Hauteur (EF000040) 3 mm
Diamètre externe (EF000015) 22.5 mm
Adapté à un contact à poussoir (EF007244) Oui
Adapté aux boutons-poussoirs lumineux (EF007254) Non
Adapté à un voyant lumineux (EF007255) Non
Adapté à un contact à poussoir champignon (EF007257) Non
Adapté à une lampe de signalisation (EF007261) Non
Adapté à un commutateur-sélecteur (EF007263) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XD-S-GB16 Y7-218206 218206 EN_289241.pdf 3 Mbytes M22-XD-S-GB16 Y7-218206 218206 EN_289241.pdf
