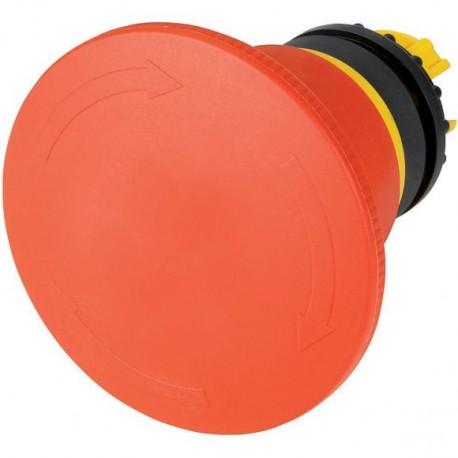

M22-PVT60P 121464 M22-PVT60PQ EATON ELECTRIC Bouton d'arrêt d'urgence, D 60mm, déverrouillage par rotation, .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-PVT60P 121464 M22-PVT60PQ EATON ELECTRIC Bouton d'arrêt d'urgence, D 60mm, déverrouillage par rotation, ..

M22-PVT60P

121464

M22-PVT60PQ

EATON-MOELLER

Bouton d'arrêt d'urgence, D=60mm, déverrouillage par rotation, indicateur de position

Bouton d'arrêt d'urgence/ARRET, RMQ-Titan, Type « coup de poing » large, 60 mm, non lumineux, Déverrouillage par rotation, rouge, allumée en jaune, RAL 3000

Plus de détails


Appareillage industriel basse tension > Composant avant de bouton coup de poing

Moyens de contrôle et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $27.21
Prix unitaire: $27.21

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Bouton d'arrêt d'urgence/ARRET, RMQ-Titan, Type « coup de poing » large, 60 mm, non lumineux, Déverrouillage par rotation, rouge, allumée en jaune, RAL 3000
Bouton d'arrêt d'urgence/ARRET, Gamme: RMQ-Titan, Appareil individuel, Forme: Type « coup de poing » large, Diamètre: 60 mm, Eclairage: non lumineux, Déverrouillage par rotation, Description: Infraudable selon ISO 13850/EN 418, Couleur Poussoir: rouge, Couleur Socle de bouton: allumée en jaune, RAL 3000, Degré de protection: IP66, IP67, IP69K, Connexion à SmartWire-DT: non, Remarques: Équipement max. : 4 x M22-(C)K01, …10 ou 2 x M22-(C)K02, …20, …11, Conformité aux normes: IEC/EN 60947, VDE 0660

Gamme de livraison

Gamme
RMQ-Titan
Fonction de base
Boutons d'arrêt d'urgence
Design RMQ
Classique
Diamètre de perçage [⌀]
22.5 mm
Appareil individuel/Appareil complet
Appareil individuel
Forme
Type « coup de poing » large
Diamètre [⌀]
60 mm
Eclairage
non lumineux
Déverrouillage par rotation
Description
Infraudable selon ISO 13850/EN 418
Couleur
Poussoir
rouge
Socle de bouton
allumée en jaune
RAL Valeur
RAL 3000
Degré de protection
IP66, IP67, IP69
Connexion à SmartWire-DT
non
Remarques
Équipement max. : 4 x M22-(C)K01, …10 ou 2 x M22-(C)K02, …20, …11

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
VDE 0660
Longévité mécanique [manœuvres]
> 0.1 x 106
Fréquence de commande [man./h]
≦ 600
Effort de commande
≦ 50 N
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection
IP66, IP67, IP69
Température ambianteAppareil nu
-25 - +70 °C
Position de montage
Quelconque
Tenue aux chocs
50
Durée de choc 11 ms
Semi-sinusoïdal
selon IEC 60068-2-27 g
Agréments pour l'équipement des navires
DNV
GL
LR

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Composant avant de bouton coup de poing (EC001038)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Tête pour bouton coup-de-poing d'arrêt d'urgence (ecl@ss13-27-37-12-12 [AKF030019])
couleur du bouton
rouge
type de lentille
rond
diamètre du bouchon
60 mm
diamètre de trou
22.5 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
indice de protection (IP)
IP67/IP69
degré de protection (NEMA)
4X
type de bouton
haut
adapté à l'éclairage
non
avec éclairage
non
tension d'alimentation de la lampe
0 V
fonction de commutation encliquetable
oui
à rappel
non
avec bague frontale
non
matériau de la bague frontale
autre
couleur de bague frontale
autre
adapté à un arrêt d'urgence
oui
type de déverrouillage
déverrouillage par rotation

Homologations

North America Certification
Request filed for UL and CSA

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-PVT60P M22-PVT60PQ 121464 FR_121464.pdf 116 Kbytes M22-PVT60P M22-PVT60PQ 121464 FR_121464.pdf
