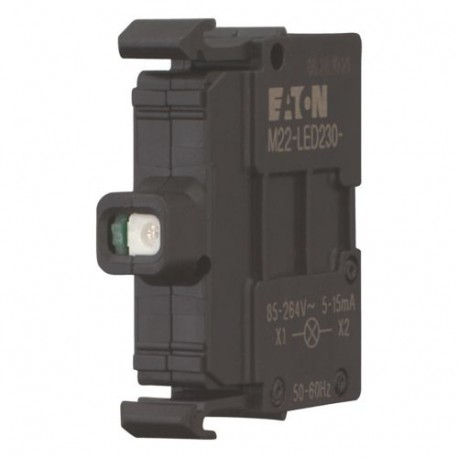

M22-LED-W 216557 Y7-216557 EATON ELECTRIC Elément LED, blanc, fixation par l'avant, 12-30VAC/DC
M22-LED-W
216557
Y7-216557
EATON-MOELLER
Elément LED, blanc, fixation par l'avant, 12-30VAC/DC
M22-LED-W
Élément LED M22 Eaton Moeller® series, blanc, montage frontal, 12-30 V AC/DC
Elément LED, Fixation : Fixation frontale, Technique de raccordement : Bornes à vis, Tension nominale de fonctionnement : Ue= 12 - 30 V AC/DC, 50/60 Hz V, Courant nominal de fonctionnement : Ie= 8 - 15 mA, Consommation électrique : Pmax.= 0,26 W, à 24 V, Couleur : Blanc, Degré de protection : IP20, Connexion à SmartWire-DT : non, Normes : IEC 60947-5-1
Appareillage industriel basse tension > Douille de lampe pour appareils de commande et de signalisation
Moyens de contrôle et de signalisation
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Nom du produit | LED Accessoires M22 Moeller® series Eaton |
| Numéro de catalogue | 216557 |
| Code de modèle | M22-LED-W |
| EAN | 4015082165574 |
| Longueur du produit | 38 mm |
| Hauteur du produit | 10 mm |
| Largeur du produit | 37 mm |
| Poids du produit | 0.011 kg |
| Certifications | CSA Class No.: 3211-03 CSA File No.: 012528 IEC/EN 60947-5 UL 508 UL File No.: E29184 UL UL Category Control No.: NKCR CSA-C22.2 No. 14-05 CSA-C22.2 No. 94-91 IEC 60947-5-1 CE CSA |
Features & Functions
| Couleur | Blanc |
| Équipé de : | Diode Source lumineuse |
| Couleur de l'éclairage | Blanc |
General information
| Degré de protection | IP20 |
| Durée de vie électrique | 100 000 h (à 25 °C, selon EN60064) |
| Couple de commande | 0.8 Nm |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension assignée de tenue aux chocs (Uimp) | 6 000 V AC |
| Type de tension | AC/DC |
Ambient conditions, mechanical
| Position de montage | Telle que requise |
| Résistance aux chocs | 30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms Mécanique, selon IEC/EN 60068-2-27 |
Climatic environmental conditions
| Température ambiante de fonctionnement - min. | -25 °C |
| Température ambiante de fonctionnement - max. | 70 °C |
| Température ambiante de stockage - min. | -40 °C |
| Température ambiante de stockage - max. | 80 °C |
| Résistance climatique | Chaleur humide cyclique, conformément à la norme IEC 60068-2-30 Exposition à l'humidité en continu, conforme à la norme CEI 60068-2-78 |
Terminal capacities
| Section raccordable (monobrin) | 0,75 - 2,5 mm² |
| Section raccordable (multibrin) | 0,5 - 2,5 mm² |
Electrical rating
| Consommation | Max. 0,26 W |
| Tension assignée d'isolement (Ui) | 500 V |
| Courant assigné d'emploi (Ie) min. | 5 mA |
| Courant assigné d'emploi (Ie) max. | 14 mA |
| Tension nominale (Ue) en AC - max. | 30 V |
| Tension nominale (Ue) en AC - min. | 12 V |
| Tension nominale (Ue) en DC - max. | 30 V |
| Tension nominale (Ue) en DC - min. | 12 V |
Communication
| Connexion au module SmartWire-DT | Non |
| Type de connexion | Fixation par l'avant |
Contacts
| Force de manœuvre positive d'ouverture min. | 0 N |
Design verification
| Dissipation thermique du matériel, Pvid en fonction du courant | 0 W |
| Capacité de dissipation thermique Pdiss | 0 W |
| Dissipation thermique par pôle, en fonction du courant Pvid | 0 W |
| Courant assigné d'emploi pour la dissipation thermique indiquée (In) | 0 A |
| Dissipation thermique statique, indépendante du courant Pvs | 0.45 W |
| 10.2.2 Résistance à la corrosion | Répond aux exigences de la norme du produit. |
| 10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers | Répond aux exigences de la norme du produit. |
| 10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale | Répond aux exigences de la norme du produit. |
| 10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes | Répond aux exigences de la norme du produit. |
| 10.2.4 Résistance aux UV | Répond aux exigences de la norme du produit. |
| 10.2.5 Levage | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.2.6 Essai de choc | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.2.7 Inscriptions | Répond aux exigences de la norme du produit. |
| 10.3 Degré de protection des assemblages | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.4 Distances d'isolement et lignes de fuite | Répond aux exigences de la norme du produit. |
| 10.5 Protection contre les chocs électriques | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.6 Montage de matériel | Sans objet du fait que l’ensemble de l’appareillage doit être évalué. |
| 10.7 Circuits électriques et raccordements internes | Relève de la responsabilité du tableautier. |
| 10.8 Raccordements pour conducteurs passés de l'extérieur | Relève de la responsabilité du tableautier. |
| 10.9.2 Tension de tenue à fréquence industrielle | Relève de la responsabilité du tableautier. |
| 10.9.3 Tension de tenue aux chocs | Relève de la responsabilité du tableautier. |
| 10.9.4 Test de boîtiers en matière isolante | Relève de la responsabilité du tableautier. |
| 10.10 Echauffement | Le tableautier est responsable des calculs d’augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils. |
| 10.11 Tenue aux courts-circuits | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.12 Compatibilité électromagnétique | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.13 Fonctionnement mécanique | Au niveau de l’appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
| Caractéristique | Valeur |
|---|---|
| Transfo intégré (EF001358) | Non |
| Avec résistance série intégrée (EF001399) | Non |
| Avec source lumineuse (EF005905) | Oui |
| Avec diode intégrée (EF001400) | Oui |
| Douille (EF000048) | Sans |
| Tension de fonctionnement nominale Ue à CA 50 Hz (EF007029) | 12 V |
| Tension de fonctionnement nominale Ue à CA 60 Hz (EF007030) | 12 V |
| Tension de fonctionnement nominale Ue en CC (EF007031) | 12 V |
| Type de tension d'actionnement (EF008242) | CA/CC |
| Source lumineuse (EF002423) | LED |
| Type de raccordement du circuit auxiliaire (EF006820) | Borne à vis |
| Couleur de la source lumineuse (EF001402) | Blanc |
| Type de fixation (EF002442) | Fixation frontale |
