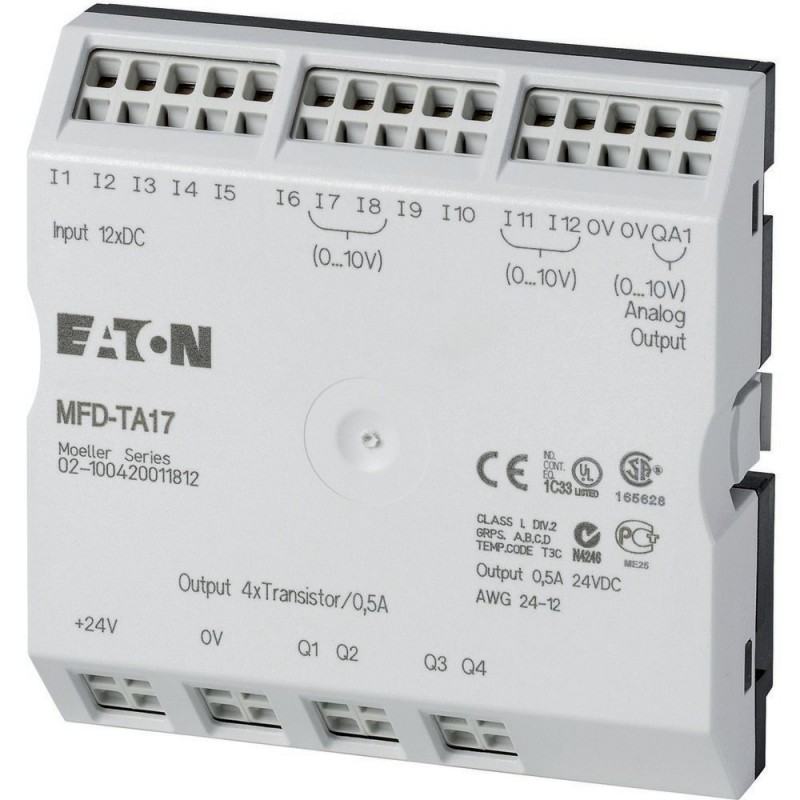

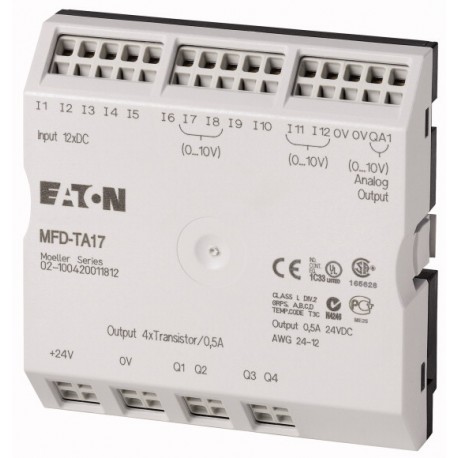

Module d'E/S, 24V DC, pour MFD-CP8/CP10, 12 entr. TOR (4 entr. analog.) 4 sort. TOR à trans., 1sort. analog

Module d’E/S MFD ; 24 V CC ; 12ED(4EA), 4SD, 1SA ; Pour MFD-CP8/CP10

Le module d’E/S, alimentation 24 VDC, est accroché sur MFD-AC-CP8/CP10, 12 entrées numériques dont 4 entrées disponibles en tant qu’entrées analogiques, 4 sorties transistors, 1 sortie analogique

Plus de détails


Commande industrielle API > Module d'entrées/sorties numérique

Relais EASY programmables et écrans MFD

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Module d'E/S, 24V DC, pour MFD-CP8/CP10, 12 entr. TOR (4 entr. analog.) 4 sort. TOR à trans., 1sort. analog
Module d'E/S, alimentation 24VDC, encliquetage sur MFD-CP8/CP10, 12 entrées tout-ou-rien dont 4 entrées utilisables comme entrées analogiques, 4 sorties à transistors, 1 sortie analogique

Gamme de livraison

Tension d’alimentation
24 V DC
Entrées
Tout-ou-rien
12
Dont utilisables de manière analogique
4
Sorties
Transistor
4
analog
1
Plages de température
Sondes
-
Utilisation pour
MFD-CP8…
MFD-CP10…

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61000-6-1/-2/-3/-4, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
89 x 90 x 25 (intégré) mm
Poids
0.115 kg
Facilité de montage et gain de place
A encliqueter dans le bloc d'alimentation.
Sections raccordables
Conducteur à âme massive
0.75⁄2.5 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.5⁄1.5 (AWG 22 - 12) mm2
Tournevis pour vis à fente
3.5 x 0.6 mm
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage
- 40 - 70 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de pollution
2
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (ondes de choc) (IEC/EN 61000-4-5)
2 (câbles d'alimentation symétriques) kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
0.5 (câbles d'alimentation symétr.) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Alimentation
Puissance dissipée
2 W
Entrées tout-ou-rien 24 V DC
Nombre
12
Entrées utilisables comme entrées analogiques
4 (I7, I8, I11, I12)
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueentre entrées TOR
Non
Séparation galvaniqueavec les sorties
Oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
Oui
Tension assignée d'emploi [Ue]
24 V DC
pour signal «0» [Ue]
< 5.0 (I1 - I6, I9 - I10), < 8 (I7, I8, I11, I12) V DC
pour signal «1» [Ue]
< 5.0 (I1 - I6, I9 - I10), < 8 (I7, I8, I11, I12) V DC
Courant d'entrée à l'état « 1 »I1 à I6
3.3 (sous 24 V DC) mA
Courant d'entrée à l'état « 1 »I7, I8
2.2 (sous 24 V DC) mA
Courant d'entrée à l'état « 1 »I9, I10
3.3 (sous 24 V DC) mA
Courant d'entrée à l'état « 1 »I11, I12
2.2 (sous 24 V DC) mA
Temps de réponse de « 0 » à « 1 »Anti-rebondissement activé
20 ms
Temps de réponse de « 0 » à « 1 »Anti-rebondissement désactivé
0.025 en moy. (I1 - I4) ; 0.25 en moy. (I5, I6, I9, I10) ; 0.15 en moy. (I7, I8, I11, I12) ms
Temps de réponse de « 1 » à « 0 »Anti-rebondissement activé
20 ms
Temps de réponse de « 1 » à « 0 »Anti-rebondissement désactivé
0.025 en moy. (I1 - I4) ; 0.25 en moy. (I5, I6, I9, I10) ; 0.15 en moy. (I7, I8, I11, I12) ms
Longueur de câble (non blindé)
100 m
Compteur de fréquenceNombre
4 (I1, I2, I3, I4)
Compteur de fréquenceFréquence de comptage
< 3 kHz
Compteur de fréquenceForme des impulsions
carrée
Compteur de fréquenceRapport impulsions/pauses
1 : 1
Compteur incrémentalNombre
2 (I1 + I2, I3 + I4)
Compteur incrémentalFréquence de comptage
≦ 3 kHz
Compteur incrémentalForme des impulsions
carrée
Compteur incrémentalDécalage des signaux
90°
Compteur incrémentalRapport impulsions/pauses
1 : 1
Entrées de comptage rapideNombre
4 (I1, I2, I3, I4)
Entrées de comptage rapideFréquence de comptage
< 3 kHz
Entrées de comptage rapideForme des impulsions
carrée
Entrées de comptage rapideRapport impulsions/pauses
1 : 1
Longueur du câble blindé
< 20 m
Entrées analogiques
Nombre
1
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueavec les entrées tout-ou-rien
Non
Séparation galvaniqueavec les sorties
oui
Séparation galvaniquepar rapport à l'interface PC, au module mémoire, au réseau NET, à EASY-Link
Oui
Nature des entrées
Tension DC
Plage de signal
0 - 10 V DC
Résolution analogique
0.01 V
Résolution tout-ou-rien
0.01 V
Résolution
10 (valeur : 0 - 1023) bits
Impédance d’entrée
11.2 kΩ
Précision de la valeur réelleDeux appareils MFD
± 3 %
Précision de la valeur réelleau sein d'un appareil
2 %
Temps de conversion analogique/tout-ou-rien
à chaque cycle d'UC ms
Courant d'entrée
< 1 mA
Longueur du câble de raccordement blindé
< 30 m
Entrées analogiques pour sondes de température Pt100 ou sondes Ni1000
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueavec les entrées tout-ou-rien
Non
Séparation galvaniqueavec les sorties
oui
Sorties à relais
Séparation galvaniqueavec l'alimentation
oui
Sorties à transistors
Nombre
4
Tension assignée d'emploi [Ue]
24 V DC
Plage admissible [Ue]
20.4 - 28.8 V DC
Courant d'alimentationpour signal «0» [moy./max.]
18 - 32 mA
Courant d'alimentationpour signal «1» [moy./max.]
24 - 44 mA
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Séparation galvaniqueSéparation galvanique avec l'alimentation réseau, les entrées
Oui
Séparation galvaniquepar rapport aux entrées
Oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
oui
Courant assigné d'emploi à l'état « 1 » en CC par voie [Ie]
0.5 max. A
Charge de lampe sans Rv par canal
5 (Q1 - Q4) W
Courant résiduel à l'état « 0 », par canal
< 0.1 mA
Tension de sortie max.à l'état « 0 » avec charge externe < 10 MΩ
2,5 V
Tension de sortie max.à l'état « 1 » avec Ie= 0.5 A
U = Ue- 1 V V
Protection contre les courts-circuits
thermique (Q1 - Q4), (analyse à l'aide de l'entrée de diagnostic I16)
Courant de déclenchement sur court-circuit pour Ra≦ 10 mΩ
0.7 ≦ Ie≦ 2 par sortie A
Courant de court-circuit total
8 A
Courant de court-circuit de crête
16 A
Coupure thermique
Oui
Fréquence de commutation max. en cas de charge ohmique constante
40000 Man./h
Mise en parallèle des sortiesen cas de charge ohmique, de charge inductive avec circuit de protection externe, de combination au sein d'un groupe
Groupe 1 : Q1 à Q4
Mise en parallèle des sortiesNombre de sorties [max.]
4
Mise en parallèle des sortiesCourant max. total
2 (Attention Les sorties doivent être commandées simultanément et durant un laps de temps identique.) A
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 manœuvres
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 nœuvres
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 nœuvres
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de simultanéité
1 g
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFréquence de commutation max., facteur de marche max.
en fonction du circuit de protection nœuvres
Sorties analogiques
Nombre
1
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueavec les entrées tout-ou-rien
Non
Séparation galvaniquepar rapport aux sorties tout-ou-rien
Oui
Séparation galvaniquepar rapport à l'interface PC, au module mémoire, au réseau NET, à EASY-Link
Oui
Type de sortie
Tension DC
Plage de signal
0 - 10 V DC
Courant de sortie max.
0.01 A
Impédance de charge
1 kΩ
Protection contre les courts-circuits/surcharges
Oui
Résolution analogique
0.01 V DC
Résolution tout-ou-rien
10, (valeur : 0 - 1023) bits
Temps de réponse
100 s
Précision-25 °C/+55 °C
2 %
Précision-25 °C
1 %
Temps de conversion
à chaque cycle d'UC

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
2 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Module d'entrées/sorties numérique (EC001419)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module entrée/sortie numérique ([email protected] [AKE527014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre d’entrées numériques
12
nombre de sorties numériques
4
entrées numériques configurables
non
sorties numériques configurables
non
courant d'entrée au signal 1
3.3 mA
tension admissible à l'entrée
20.4 - 28.8 V
type de tension d'entrée
DC
type de sortie numérique
transistor
courant de sortie
0.5 A
tension admissible à la sortie
20.4 - 28.8 V
type de tension de sortie
DC
protection contre les courts-circuits, sorties disponibles
oui
capacité de redondance
non
finition du raccordement électrique
raccordement par borne à ressort
temps de retard en cas de changement de signal
0.1 - 20 ms
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
89 mm
hauteur
90 mm
profondeur
25 mm

Homologations

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

252X017

ETIM for 265256 Commande industrielle API (EC001419)
Caractéristique Valeur
Tension d'alimentation CA 50 Hz (EF007532) 0 V
Tension d'alimentation CA 60 Hz (EF007533) 0 V
Tension d'alimentation CC (EF007534) 20.4 V
Type de tension d'alimentation (EF002991) CC
Nombre d'entrées numériques (EF001992) 12
Nombre de sorties numériques (EF001993) 4
Entrées numériques configurables (EF008516) Non
Sorties numériques configurables (EF008520) Non
Courant d'entrée au signal 1 (EF001428) 3.3 mA
Tension admissible à l'entrée (EF007554) 20.4 V
Type de tension d'entrée (EF003033) CC
Type de sortie numérique (EF003601) Transistor
Courant de sortie (EF003202) 0.5 A
Tension admissible à la sortie (EF007553) 20.4 V
Type de tension de sortie (EF008222) CC
Protection contre les courts-circuits, sorties disponibles (EF003203) Oui
Capacité de redondance (EF003156) Non
Finition du raccordement électrique (EF003961) Raccordement par borne à ressort
Temps de retard en cas de changement de signal (EF002382) 0.1 ms
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 88 mm
Hauteur (EF000040) 90 mm
Profondeur (EF000049) 44 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MFD-TA17 0004519707 265256 FR_265256.pdf 226 Kbytes MFD-TA17 0004519707 265256 FR_265256.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
