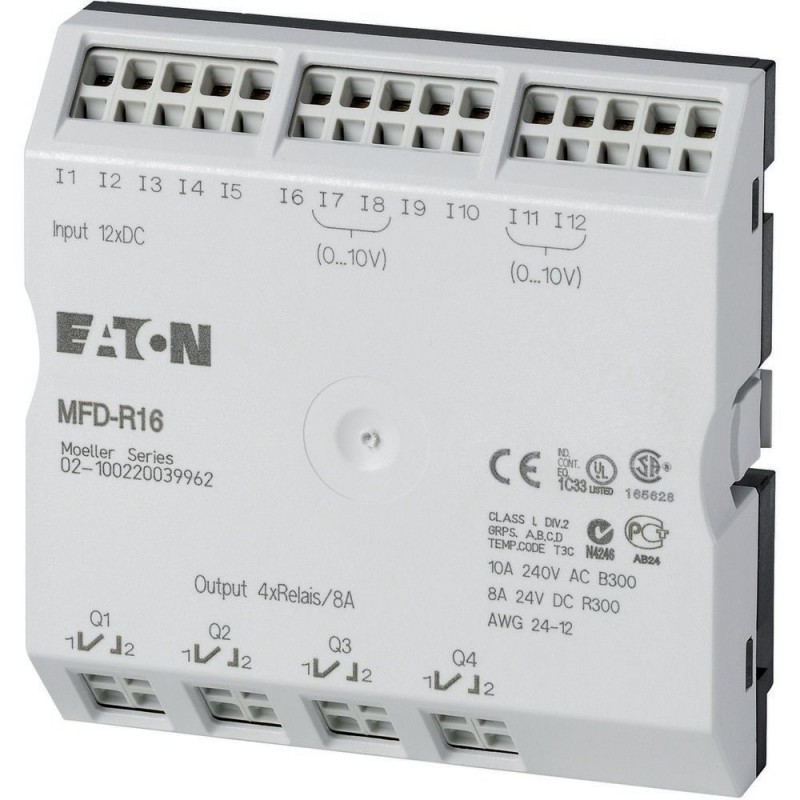

MFD-R16 265254 0004519704 EATON ELECTRIC Module d'E/S, 24V DC, pour MFD-CP8/CP10, 12 entr. TOR (4 entr. anal.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MFD-R16 265254 0004519704 EATON ELECTRIC Module d'E/S, 24V DC, pour MFD-CP8/CP10, 12 entr. TOR (4 entr. anal..

MFD-R16

265254

0004519704

EATON-MOELLER

Module d'E/S, 24V DC, pour MFD-CP8/CP10, 12 entr. TOR (4 entr. analog.), 4 sort.TOR à relais

Module d’E/S MFD ; 24 V CC ; 12ED(4EA), 4SR ; Pour MFD-CP8/CP10

Le module d’E/S, alimentation 24 VDC, est enclenché sur MFD-AC-CP8/CP10, 12 entrées numériques dont 4 entrées disponibles en entrées analogiques, 4 sorties relais

Plus de détails


Commande industrielle API > Module d'entrées/sorties numérique

Relais EASY programmables et écrans MFD

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Module d'E/S, 24V DC, pour MFD-CP8/CP10, 12 entr. TOR (4 entr. analog.), 4 sort.TOR à relais
Module d'E/S, alimentation 24VDC, encliquetage sur MFD-CP8/CP10, 12 entrées tout-ou-rien dont 4 entrées utilisables comme entrées analogiques, 4 sorties à relais

Gamme de livraison

Tension d’alimentation
24 V DC
Entrées
Tout-ou-rien
12
Dont utilisables de manière analogique
4
Sorties
Relais 10 A (UL)
4
Plages de température
Sondes
-
Utilisation pour
MFD-CP8…
MFD-CP10…
Mode de raccordement
borne à vis

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61000-6-1/-2/-3/-4, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
89 x 90 x 44 mm
Poids
0.15 kg
Facilité de montage et gain de place
A encliqueter dans le bloc d'alimentation.
Sections raccordables
Conducteur à âme massive
0.75⁄2.5 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.5⁄1.5 (AWG 22 - 12) mm2
Tournevis pour vis à fente
3.5 x 0.6 mm
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage
- 40 - 70 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de pollution
2
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (ondes de choc) (IEC/EN 61000-4-5)
2 (câbles d'alimentation symétriques) kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
0.5 (câbles d'alimentation symétr.) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Alimentation
Puissance dissipée
2 W
Entrées tout-ou-rien 24 V DC
Nombre
12
Entrées utilisables comme entrées analogiques
4 (I7, I8, I11, I12)
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueentre entrées TOR
Non
Séparation galvaniqueavec les sorties
Oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
Oui
Tension assignée d'emploi [Ue]
24 V DC
pour signal «0» [Ue]
< 5.0 (I1 - I6, I9 - I10), < 8 (I7, I8, I11, I12) V DC
pour signal «1» [Ue]
< 5.0 (I1 - I6, I9 - I10), < 8 (I7, I8, I11, I12) V DC
Courant d'entrée à l'état « 1 »I1 à I6
3.3 (sous 24 V DC) mA
Courant d'entrée à l'état « 1 »I7, I8
2.2 (sous 24 V DC) mA
Courant d'entrée à l'état « 1 »I9, I10
3.3 (sous 24 V DC) mA
Courant d'entrée à l'état « 1 »I11, I12
2.2 (sous 24 V DC) mA
Temps de réponse de « 0 » à « 1 »Anti-rebondissement activé
20 ms
Temps de réponse de « 0 » à « 1 »Anti-rebondissement désactivé
0.025 en moy. (I1 - I4) ; 0.25 en moy. (I5, I6, I9, I10) ; 0.15 en moy. (I7, I8, I11, I12) ms
Temps de réponse de « 1 » à « 0 »Anti-rebondissement activé
20 ms
Temps de réponse de « 1 » à « 0 »Anti-rebondissement désactivé
0.025 en moy. (I1 - I4) ; 0.25 en moy. (I5, I6, I9, I10) ; 0.15 en moy. (I7, I8, I11, I12) ms
Longueur de câble (non blindé)
100 m
Compteur de fréquenceNombre
4 (I1, I2, I3, I4)
Compteur de fréquenceFréquence de comptage
< 3 kHz
Compteur de fréquenceForme des impulsions
carrée
Compteur de fréquenceRapport impulsions/pauses
1 : 1
Compteur incrémentalNombre
2 (I1 + I2, I3 + I4)
Compteur incrémentalFréquence de comptage
≦ 3 kHz
Compteur incrémentalForme des impulsions
carrée
Compteur incrémentalDécalage des signaux
90°
Compteur incrémentalRapport impulsions/pauses
1 : 1
Entrées de comptage rapideNombre
4 (I1, I2, I3, I4)
Entrées de comptage rapideFréquence de comptage
< 3 kHz
Entrées de comptage rapideForme des impulsions
carrée
Entrées de comptage rapideRapport impulsions/pauses
1 : 1
Longueur du câble blindé
< 20 m
Entrées analogiques
Nombre
1
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueavec les entrées tout-ou-rien
Non
Séparation galvaniqueavec les sorties
Oui
Séparation galvaniquepar rapport à l'interface PC, au module mémoire, au réseau NET, à EASY-Link
Oui
Nature des entrées
Tension DC
Plage de signal
0 - 10 V DC
Résolution analogique
0.01 V
Résolution tout-ou-rien
0.01 V
Résolution
10 (valeur : 0 - 1023) bits
Impédance d’entrée
11.2 kΩ
Précision de la valeur réelleDeux appareils MFD
± 3 %
Précision de la valeur réelleau sein d'un appareil
2 %
Temps de conversion analogique/tout-ou-rien
à chaque cycle d'UC ms
Courant d'entrée
< 1 mA
Longueur du câble de raccordement blindé
< 30 m
Entrées analogiques pour sondes de température Pt100 ou sondes Ni1000
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueavec les entrées tout-ou-rien
Non
Séparation galvaniqueavec les sorties
Oui
Sorties à relais
Nombre
4
Mise en parallèle de sorties pour augmentation de la puissance
Non autorisée
Protection d'un relais de sortie
Disjoncteur de protection ligne B16 ou fusible 8 A (T)
Séparation galvaniqueavec l'alimentation
oui
Séparation galvaniquepar rapport aux entrées
oui
Séparation galvaniquepar rapport à l'interface PC, au module mémoire, au réseau NET, à EASY-Link
Oui
Séparation galvaniqueSéparation de sécurité selon EN 50178
300 V AC
Séparation galvaniqueIsolation de base
600 V AC
Longévité mécanique [manœuvres]
10 x 106
Circuits électriquesCourant thermique conventionnel (10 A UL)
8 A
Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC
> 500 mA
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A
16 A
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A
16 A
Circuits électriquesTension assignée de tenue aux chocs Uimpcontact-bobine
6 kV
Circuits électriquesTension assignée d'emploi [Ue]
250 V AC
Tension assignée d'isolement [Ui]
250 V AC
Séparation sûre selon EN 50178 entre bobine et contact
300 V AC
Séparation sûre selon EN 50178 entre deux contacts
300 V AC
Pouvoir de fermetureAC-15, 230 V AC, 3 A [manœuvres]
300000
Pouvoir de fermetureDC-13, 24 V DC, 0,1 Hz [manœuvres]
200000
Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de coupureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]
25000
Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]
25000
Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]
25000
Fréquence de commutationNombre de manœuvres mécaniques
10 x 106
Fréquence de commutationFréquence de commutation
10 Hz
Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)
2 Hz
Fréquence de commutationCharge inductive
0.5 Hz
UL/CSACourant ininterrompu sous 240 V AC
10 A
UL/CSACourant ininterrompu sous 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)
B 300 Light Pilot Duty
UL/CSAACTension assignée d'emploi max.
300 V AC
UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300
5 A
UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)
R 300 Light Pilot Duty
UL/CSADCTension assignée d'emploi max.
300 V DC
UL/CSADCCourant thermique ininterrompu max. sous R 300
1 A
UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300
28/28 VA

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
2 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Module d'entrées/sorties numérique (EC001419)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module entrée/sortie numérique ([email protected] [AKE527014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre d’entrées numériques
12
nombre de sorties numériques
4
entrées numériques configurables
non
sorties numériques configurables
non
courant d'entrée au signal 1
3.3 mA
tension admissible à l'entrée
20.4 - 28.8 V
type de tension d'entrée
DC
type de sortie numérique
relais
courant de sortie
8 A
tension admissible à la sortie
20.4 - 28.8 V
type de tension de sortie
AC/DC
protection contre les courts-circuits, sorties disponibles
non
capacité de redondance
non
finition du raccordement électrique
raccordement par borne à ressort
temps de retard en cas de changement de signal
0.1 - 20 ms
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
90 mm
hauteur
44 mm
profondeur
89 mm

Homologations

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

252X017

ETIM for 265254 Commande industrielle API (EC001419)
Caractéristique Valeur
Tension d'alimentation CA 50 Hz (EF007532) 0 V
Tension d'alimentation CA 60 Hz (EF007533) 0 V
Tension d'alimentation CC (EF007534) 20.4 V
Type de tension d'alimentation (EF002991) CC
Nombre d'entrées numériques (EF001992) 12
Nombre de sorties numériques (EF001993) 4
Entrées numériques configurables (EF008516) Non
Sorties numériques configurables (EF008520) Non
Courant d'entrée au signal 1 (EF001428) 3.3 mA
Tension admissible à l'entrée (EF007554) 20.4 V
Type de tension d'entrée (EF003033) CC
Type de sortie numérique (EF003601) Relais
Courant de sortie (EF003202) 8 A
Tension admissible à la sortie (EF007553) 20.4 V
Type de tension de sortie (EF008222) CC
Protection contre les courts-circuits, sorties disponibles (EF003203) Non
Capacité de redondance (EF003156) Non
Finition du raccordement électrique (EF003961) Raccordement par borne à ressort
Temps de retard en cas de changement de signal (EF002382) 0.1 ms
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 88 mm
Hauteur (EF000040) 90 mm
Profondeur (EF000049) 44 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MFD-R16 0004519704 265254 FR_265254.pdf 222 Kbytes MFD-R16 0004519704 265254 FR_265254.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
