MFD-TS-144 274090 0004519729 EATON ELECTRIC Profilé-support pour montage MFD-CP8/CP10 avec MFD-80 et extensi..

MFD-TS-144

274090

0004519729

EATON-MOELLER

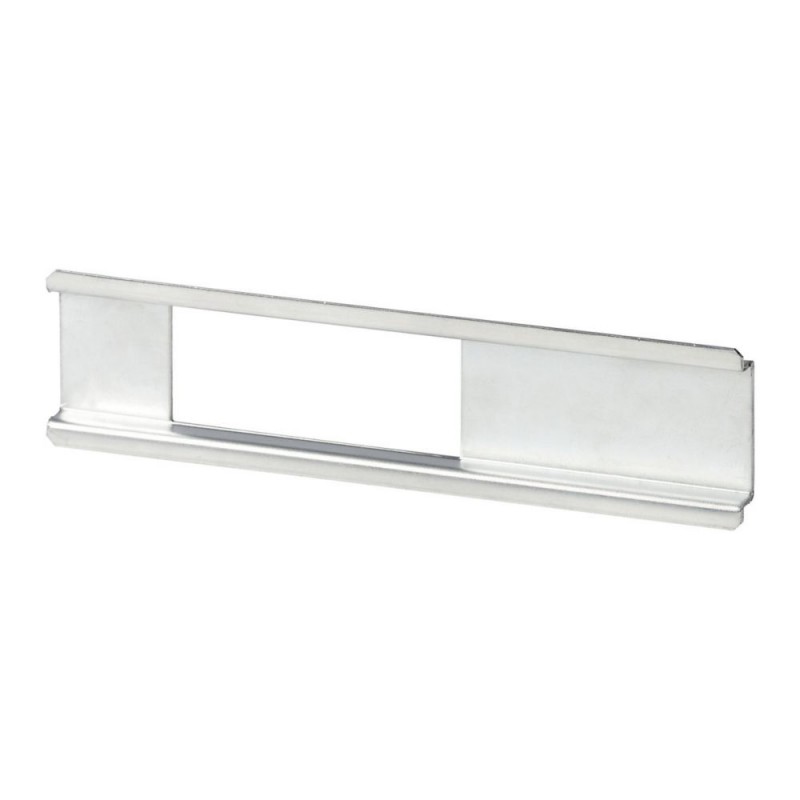

Profilé-support pour montage MFD-CP8/CP10 avec MFD-80 et extension easy (2 PE)

Rail DIN pour le raccordement des extensions à MFD-CP8/CP10 ; 144 millimètre

Rail de montage avec découpe, pour la fixation du MFD-CP8/CP10, la découpe permet l’enclenchement de l’écran et de l’unité de commande MFD-80... dans MFD-CP8/CP10, d’une longueur de 142,5 mm, il reste suffisamment d’espace pour permettre la fixation d’une extension avec 2 unités d’espace, ce qui correspond à la norme IEC/EN 60715

Plus de détails


Commande industrielle API > Accessoires pour commandes

Relais EASY programmables et écrans MFD

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Profilé-support pour montage MFD-CP8/CP10 avec MFD-80 et extension easy (2 PE)
Profilé-support avec découpe, pour fixation de MFD-CP8/CP10, l'évidement permet l'enclipsage de l'unité d'affichage/de commande MFD-80... dans un MFD-CP8/CP10, la longueur 142,5 mm laisse suffisamment de place pour fixer 2 PE supplémentaires, correspond à IEC/EN 60715

Gamme de livraison

Gamme
Afficheurs multifonctions MFD-Titan
Utilisation avec
easy200
Informations concernant le marché nord-américain

UL/CSA certification not required

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Accessoires pour commandes (EC002584)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Programmable logic control (SPS, accessories) ([email protected] [AFR333003])
type d’accessoires électriques
autre
type d’accessoires mécaniques
autre

Homologations

North America Certification
UL/CSA certification not required

Encombrements

252X027

ETIM for 274090 Commande industrielle API (EC002584)
Caractéristique Valeur
Type d'accessoire électrique (EF005722) Autre
Type d'accessoire mécanique (EF005994) Autre
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MFD-TS-144 0004519729 274090 FR_274090.pdf 149 Kbytes MFD-TS-144 0004519729 274090 FR_274090.pdf
