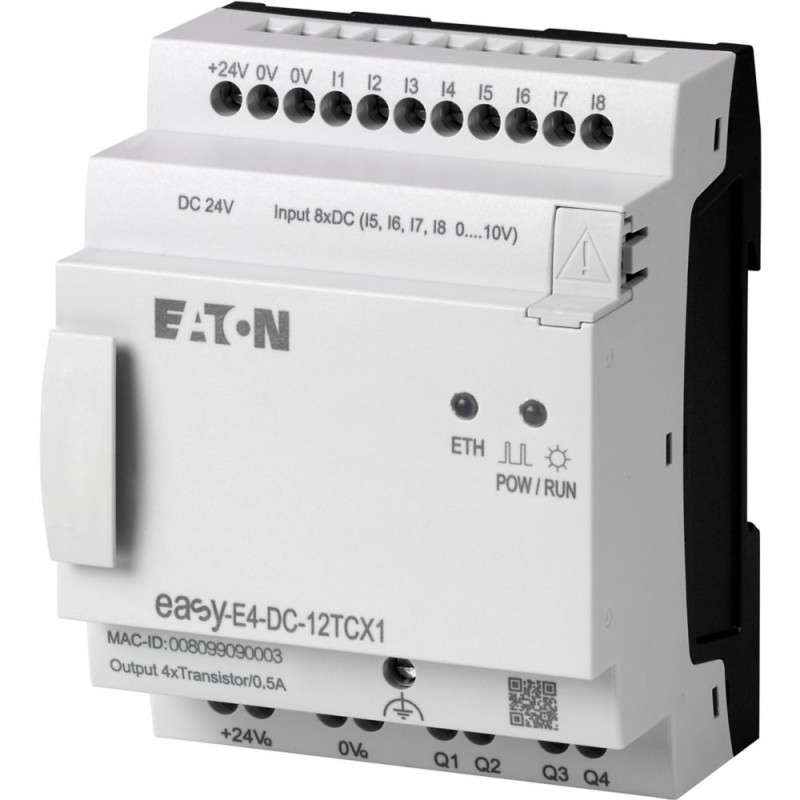

EASY-E4-DC-12TCX1 197214 4500549 EATON ELECTRIC Module logique, easyE4 (extensible, Ethernet), 24 V DC, Entr..

Référence EASY-E4-DC-12TCX1

Code 197214

Numéro de catalogue: 4500549

Fabricant: EATON-MOELLER

Description:

Module logique, easyE4 (extensible, Ethernet), 24 V DC, Entrées Tout-ou-rien: 8, Dont utilisables de manière analogique: 4, borne à vis

EASY-E4-DC-12TCX1

Module logique, Possibilité d'extension, réseautable (Ethernet), 24 V DC, Tout-ou-rien: 8, Dont utilisables de manière analogique: 4, Nombre de sorties: Transistor: 4, borne à vis

Plus de détails

Catégories:
Commande industrielle API > Module logique

Easy E4 Nanocontrôleurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

Prix total: $228.96

Prix unitaire: $228.96

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix
1+	$228.96
2+	$197.47
3+	$192.31
4+	$192.31
5+	$192.31

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

EASY-E4-DC-12TCX1...

Module logique, easyE4 (extensible,...

En savoir plus

▲

Module logique, Possibilité d'extension, réseautable (Ethernet), 24 V DC, Tout-ou-rien: 8, Dont utilisables de manière analogique: 4, Nombre de sorties: Transistor: 4, borne à vis

Gamme de livraison

Gamme

Relais de commande easyE4

Fonction de base

Appareil de base easyE4

Description

Module logique électronique
Tension assignée d’emploi de 24 V CC
8 entrées numériques pour 24 VCC
parmi elles, 4 entrées peuvent également être utilisées en tant qu’entrées analogiques et 4 entrées en tant que compteurs rapides
4 sorties de transistor pour 24 VCC
avec LED de diagnostic
Horloge temps réel
avec interface Ethernet
Extensible avec les extensions d’entrée/sortie numérique de la série easyE4 avec connecteur easy-E4-CONNECT1 (référence Y7-197225)
Extensible avec des modules de communication EASY-COM-...
Bornes à vis

Entrées

Nombre d'entrée tout-ou-rien

numérique : 8
numérique : 8, utilisable en analogique : 4

Tout-ou-rien

Dont utilisables de manière analogique

Sorties

Type

Transistor

Nombre de sorties

Transistor: 4

Autres caractéristiques

Affichage

avec LED de diagnostic

Horloge temps réel

✔

Extensions

Possibilité d'extension
réseautable (Ethernet)

Tension d’alimentation

24 V DC

Logiciel

EASYSOFT-SWLIC/easySoft 7

Mode de raccordement

borne à vis

Caractéristiques techniques

Généralités

Conformité aux normes

EN 61000-6-2
EN 61000-6-3
CEI 60068-2-6
CEI 60068-2-27
CEI 60068-2-30
IEC/EN 61131-2
EN 61010
EN 50178

HomologationsHomologations

cULus

HomologationsCertificat

HomologationsAgréments pour l'équipement des navires

DNV GL

Encombrements (L x H x P)

71,5 x 90 x 58 mm

Poids

0.155 kg

Facilité de montage et gain de place

Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)

Mode de raccordement

borne à vis

EthernetRaccordements

connecteur RJ45, 8 broches

EthernetType de câble

CAT5

Sections raccordables

Bornes à visConducteur à âme massive

0,2-4 mm²

Bornes à visConducteur souple

0,2-2,5 mm²

Bornes à visà âme massive ou souples, avec embout

0,2 - 2,5 mm²

Bornes à visâme massive ou multibrins

22-12 AWG

Bornes à visTournevis pour vis à fente

0.8 x 3.5 mm

Bornes à visCouple de serrage

0.5 - 0.7 Nm

Bornes à visLongueur à dénuder

6.5 mm

Affichage

Affichage d'état (LED) :

Alimentation/EXÉCUTER
Ethernet

Résistance climatique

Température d'emploi environnante

-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C

Condensation

Eviter la condensation (prendre mesures appropriées).

Stockage [ϑ]

-40 - +70 °C

Humidité relative

selon IEC 60068-2-30, IEC 60068-2-78
5 - 95 %

Pression de l'air (service)

795 - 1080 hPa

Résistance mécanique

Degré de protection (IEC/EN 60529, EN50178, VBG4)

IP20

Vibrations

selon IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
Accélération constante de 2 g: 57 - 150 Hz

Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms

18 Chocs

Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]

50 mm

Chute libre, appareil emballé (IEC/EN 60068-2-32)

0.3 m

Position de montage

verticalement

Compatibilité électromagnétique (CEM)

Catégorie de surtension/Degré de pollution

III/2

Décharges électrostatiques (ESD)Norme appliquée

nach IEC/EN 61000-4-2

Décharges électrostatiques (ESD)Décharge dans l'air

8 kV

Décharges électrostatiques (ESD)Décharge au contact

6 kV

Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3

0.08 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m

immunité aux perturbations radioélectroniques

EN 61000-6-3 Classe B

Transitoires rapides en salves

selon IEC/EN 61000-4-4
Câbles d'alimentation : 2
Câbles de signaux : 2 kV

Ondes de choc (Surge)

selon IEC/EN 61000-4-5
0,5 kV (câbles d'alimentation, symétriques)
1 kV (câbles d'alimentation, asymétrique)

Perturbations conduites (IEC/EN 61000-4-6)

10 V

Tenue diélectrique

Dimensionnement des lignes de fuite et distances dans l'air

nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201

Tenue diélectrique

Conformément aux normes EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201

Durée de sauvegarde par piles de l'horloge temps réel

① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)

Précision de l'horloge temps réel

en moy.± 2 (± 0,2 h⁄année) s/jour

En fonction de la température ambiante, possibilités de variation atteignant jusqu'à ± 5 s/jour (± 0.5 h⁄an)

Précision de répétition des relais temporisés

Précision des relais temporisés (par rapport à la valeur indiquée)

± 0.02 %

RésolutionPlage « S »

5 ms

RésolutionPlage « M:S »

1 s

RésolutionPlage « H:M »

1 min

Alimentation

Tension assignée d'emploi [U_e]

24 DC (-15/+20%) V

Plage admissible [U_e]

20.4 - 28.8 V DC

Ondulation résiduelle

≦ 5 %

Protection contre l'inversion de polarité

oui

Courant d'entrée

80 mA max. à Ue

Chutes de tension

≤ 10 ms

Fusible

≧ 1A (T) A

Puissance dissipée [P]

en moyenne : 2 W

Puissance dissipée sous 24 V DC

2 W

Entrées tout-ou-rien 24 V DC

Nombre

Entrées utilisables comme entrées analogiques

4 (I5, I6, I7, I8)

Séparation galvanique

avec l'alimentation : non
avec carte mémoire : non
Vers Ethernet : oui
entre les différentes entrées : non
avec les sorties : oui
Vers les dispositifs d'extension : oui

Tension assignée d'emploi [U_e]

24 V CC

Tension d'entrée

Signal 0 : ≦ 5 (I1 - I8)
Condition 1 : ≧ 15 (I1 - I8) V CC

Courant d’entrée avec signal à 1

3,3 (I1 - I4)
1,8 (I5-I8) mA

Temporisation

20 (0 -> 1/1 -> 0, anti-rebondissement ACTIVÉ)
type 0,015 (0 -> 1/1 -> 0, anti-rebondissement désactivé) ms

Longueur de câble

100 (non blindé) M

Compteur de fréquenceNombre

4 (I1, I2, I3, I4)

Compteur de fréquenceFréquence de comptage

≦ 5 kHz

Compteur de fréquenceForme des impulsions

Rectangle

Compteur de fréquenceRapport impulsions/pauses

1:1

Compteur de fréquenceLongueur de câble

≦ 20 (blindé) M

Compteur incrémentalNombres d'entrées de comptage

2 (I1 + I2, I3 + I4)

Compteur incrémentalPlage de valeurs

De -2147483648 à +2147483647

Compteur incrémentalFréquence de comptage

≦ 5 kHz

Compteur incrémentalForme des impulsions

Rectangle

Compteur incrémentalDécalage des signaux

90°

Compteur incrémentalRapport impulsions/pauses

1:1

Compteur incrémentalLongueur de câble

≦ 20 (blindé) M

Entrées de comptage rapideNombre

4 (I1, I2, I3, I4)

Entrées de comptage rapidePlage de valeurs

De -2147483648 à +2147483647

Entrées de comptage rapideFréquence de comptage

≦ 10 kHz

Entrées de comptage rapideForme des impulsions

Rectangle

Entrées de comptage rapideRapport impulsions/pauses

1:1

Entrées de comptage rapideLongueur de câble

≦ 20 (blindé) M

Entrées analogiques

Nombre

4 (I5, I6, I7, I8)

Séparation galvanique

avec l'alimentation : non
Vers la carte mémoire : non
Vers Ethernet : oui
entre les différentes entrées : non
avec les sorties : oui
Vers les dispositifs d'extension : oui

Nature des entrées

Tension CC

Plage de signal

0 - 10 V DC

Résolution

12 Bits (valeur 0 à 4095)

Impédance d’entrée

13.3 kΩ

Précision de la valeur réelledeux appareils de série

± 3, ± 0,12 V %

Précision de la valeur réelleau sein d'un appareil

± 2, ± 0,12 V %

Temps de conversion analogique/tout-ou-rien

à chaque cycle d'unité centrale ms

Courant d'entrée

< 1 mA

Longueur de câble

≦ 30, blindé M

Sorties à transistors

Nombre

Tension assignée d'emploi [U_e]

24 V DC

Plage admissible [U_e]

20.4 - 28.8 V DC

Ondulation résiduelle

≦ 5 %

Courant d’alimentation

moy./max. 15 mA

Protection contre l'inversion de polarité

Oui (Attention : Un court-circuit risque de se produire si une tension d'alimentation de la mauvaise polarité est appliquée aux sorties.)

Séparation galvanique

avec l'alimentation : oui
avec carte mémoire : oui
Vers Ethernet : oui
par rapport aux entrées : oui
Vers les boutons de commande : oui
entre les sorties : non
Vers les dispositifs d'extension : oui

Courant assigné d'emploi à l'état « 1 » en CC par voie [I_e]

0.5 max. A

Courant résiduel à l'état « 0 », par canal

< 0.005 mA

Tension de sortie max.

1 (à l’état 0 par voie)
U = U_e- 1 V (avec signal à 1 si I_e= 0.5 A) V

Protection contre les courts-circuits

Oui, électronique (Q1 - Q4)

Courant de déclenchement sur court-circuit pour R_a≦ 10 mΩ

0,7 ≦ I_e≦ 1,7 par sortie
en fonction du nombre de canaux actifs et de leur charge A

Courant de court-circuit total

6.8 A

Coupure thermique

Oui

Fréquence de commutation max. en cas de charge ohmique constante

abhängig von der Zykluszeit des Basisgeräts und bei Erweiterungsgeräten auch von deren Übertragungszeit Man./h

Mise en parallèle des sortiesen cas de charge ohmique, de charge inductive avec circuit de protection externe, de combination au sein d'un groupe

Groupe 1 : Q1 à Q4

Mise en parallèle des sortiesNombre de sorties [max.]

Mise en parallèle des sortiesCourant global max.

2 A

Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T_{0.95 = 72 ms, R = 48 Ω, L = 1.15 H}Facteur de simultanéité

0.25 g

Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T_{0.95 = 72 ms, R = 48 Ω, L = 1.15 H}Facteur de marche

100 % FM

Charge inductive selon EN 60947-5-1Sans circuit de protection externeT_{0.95 = 15 ms, R = 48 Ω, L = 0.24 H}Facteur de simultanéité

0.25 g

Charge inductive selon EN 60947-5-1Sans circuit de protection externeT_{0.95 = 15 ms, R = 48 Ω, L = 0.24 H}Facteur de marche

100 % FM

Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de simultanéité

1 g

Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de marche

100 % FM

Charge inductive selon EN 60947-5-1Avec circuit de protection externeFréquence de commutation max., facteur de marche max.

en fonction du circuit de protection nœuvres

Ethernet

Vitesse de transmission

10/100 Mbits/s

Raccordements

connecteur RJ45, 8 broches

Type de câble

CAT5

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Puissance dissipée statique, dépendante du courant [P_vs]

2 W

Température d’emploi min.

-25 °C

Température d’emploi max.

+55 °C

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
