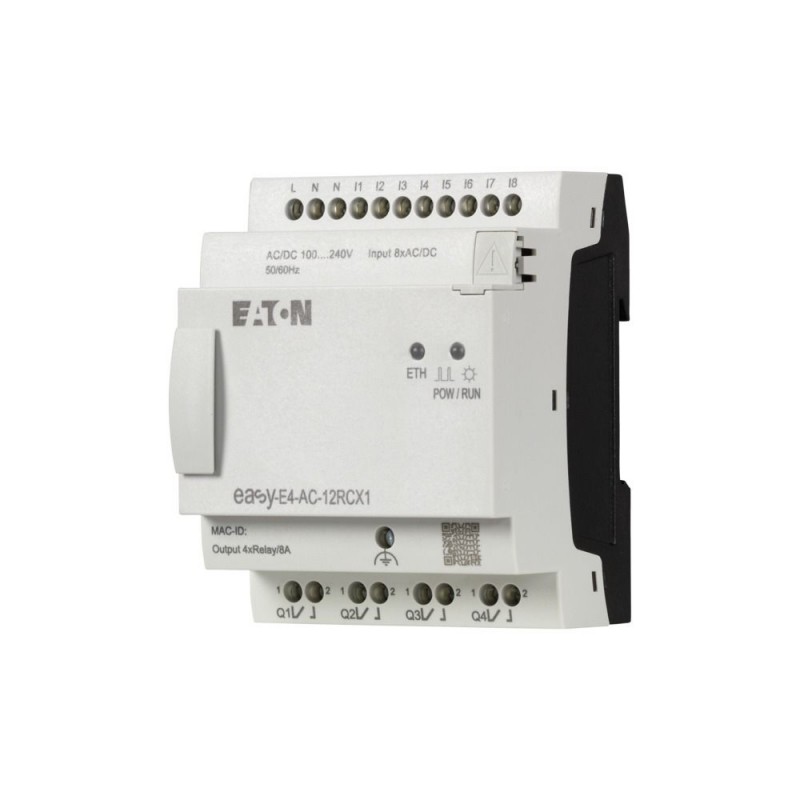

EASY-E4-AC-12RCX1 197216 4500559 EATON ELECTRIC Module logique, easyE4 (extensible, Ethernet), 100 240 V CA,.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EASY-E4-AC-12RCX1 197216 4500559 EATON ELECTRIC Module logique, easyE4 (extensible, Ethernet), 100 240 V CA,..

EASY-E4-AC-12RCX1

197216

4500559

EATON-MOELLER

Module logique, easyE4 (extensible, Ethernet), 100 - 240 V CA, 110 - 220 V CC, Entrées Tout-ou-rien: 8, borne à vis

EASY-E4-AC-12RCX1

Plus de détails


Commande industrielle API > Module logique

Easy E4 Nanocontrôleurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $244.27
Prix unitaire: $244.27

Quantité Prix
1+$244.27
2+$212.58
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Module logique, easyE4 (extensible, Ethernet), 100 - 240 V CA, 110 - 220 V CC (cULus: 100-110 V CC), Entrées Tout-ou-rien: 8, borne à vis

Gamme de livraison

Fonction de base
Appareil de base easyE4
Description
Module logique électronique
avec LED de diagnostic
avec interface Ethernet
Extensible avec les extensions d’entrée/sortie numérique de la série easyE4 avec connecteur easy-E4-CONNECT1 (référence Y7-197225)
Tension de fonctionnement nominale 100 à 240 VCA ou 100 à 240 VCC (cULus : 100 à 110 VCC)
Entrées numériques : 8
Sorties numériques : 4 relais
Bornes à vis
Possibilité de livraison avec programme utilisateur personnalisé via l’article (Y7)-2010781 EASY-COMBINATION
Entrées
Tout-ou-rien
8
Sorties
Nombre de sorties
Relais : 4
Autres caractéristiques
Horloge temps réel
Extensions
Possibilité d'extension
réseautable (Ethernet)
Tension d’alimentation
100 - 240 V AC, 100 - 240 V DC (cULus: 100 - 110 V DC)
Logiciel
EASYSOFT-SWLIC/easySoft 7
Mode de raccordement
borne à vis

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61000-6-2
EN 61000-6-3
CEI 60068-2-6
CEI 60068-2-27
CEI 60068-2-30
CEI 61131-2
EN 61010
EN 50178
HomologationsHomologations
cULus
HomologationsCertificat
CE
Encombrements (L x H x P)
71,5 x 90 x 58 mm
Poids
0.204 kg
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Mode de raccordement
borne à vis
EthernetRaccordements
connecteur RJ45, 8 broches
EthernetType de câble
CAT5
Sections raccordables
Bornes à visConducteur à âme massive
0,2-4 mm2
Bornes à visConducteur souple
0,2-2,5 mm2
Bornes à visà âme massive ou souples, avec embout
0,2 - 2,5 mm2
Bornes à visâme massive ou multibrins
22-12 AWG
Bornes à visTournevis pour vis à fente
0.8 x 3.5 mm
Bornes à visCouple de serrage
0.5 - 0.7 Nm
Bornes à visLongueur à dénuder
6.5 mm
Affichage
Affichage d'état (LED) :
Alimentation/EXÉCUTER
Ethernet
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
-40 - +70 °C
Humidité relative
selon IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations
selon IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
Accélération constante de 2 g: 57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
0.3 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
III/2
Décharges électrostatiques (ESD)Norme appliquée
selon IEC EN 61000-4-2
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
immunité aux perturbations radioélectroniques
EN 61000-6-3 Classe B
Transitoires rapides en salves
selon IEC/EN 61000-4-4
Câbles d'alimentation : 2
Câbles de signaux : 2 kV
Ondes de choc (Surge)
selon IEC/EN 61000-4-5
1 kV (câbles d'alimentation, symétriques)
2 kV (câbles d'alimentation, asymétrique)
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Tenue diélectrique
Conformément aux normes EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel
252U084
① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)
Précision de l’horloge temps réel par rapport aux entrées
en moy.± 2 (± 0,2 h⁄année) s/jour
En fonction de la température ambiante, possibilités de variation atteignant jusqu'à ± 5 s/jour (± 0.5 h⁄an)
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
± 0.02 %
RésolutionPlage « S »
5 ms
RésolutionPlage « M:S »
1 s
RésolutionPlage « H:M »
1 min
Alimentation
Tension assignée d'emploi [Ue]
100-240 CA (- 15/+ 10 %)
100 - 240 DC (cULus: 100 -110 DC) (-15/+10%) V
Plage admissible [Ue]
85 - 264 V AC
85 - 264 V DC (cULus: 85 - 120 V DC)
Ondulation résiduelle
≦ 5 %
Siemens MPI (option)
oui
Fréquence
50/60 (± 5 %) Hz
Chutes de tension
≤ 20 ms à 100V CA
10 ms à 100V CC ms
Fusible
≧ 1A (T) A
Puissance dissipée [P]
en moyenne : 10 W
Entrées tout-ou-rien 115/230 V AC
Nombre
8
Séparation galvanique
avec l'alimentation : non
vers la carte mémoire : non
pour l’interface Ethernet : oui
entre les entrées : non
avec les sorties : oui
vers l’unité de base : oui
vers les blocs d'extension : oui
Tension assignée d'emploi [Ue]
100 - 240 V AC
100 - 240 V DC (cULus: 100 - 110 V DC) V
Tension d'entrée [Ue]
Condition 0 : 0 à 40 V CA/CC
Condition 1 : 79–264 V CA/CC (cULus : 79–264 V AC/79–120 V CC) V
Fréquence assignée
50/60 Hz
Courant d’entrée avec signal à 1
I1 - I6 : 6 x 0.25 (sous 115 V AC, 60 Hz)
I7, I8 : 2 x 4 (sous 115 V AC, 60 Hz)
I1 - I6 : 6 x 0.5 (sous 230 V AC, 50 Hz)
I7, I8 : 2 x 6 (sous 230 V AC, 50 Hz)
I1 - I8 : 8 x 0,25 (à 115 V CC)
I1 - I8 : 8 x 0,5 (à 230 V CC) mA
Temporisation
45⁄38 (0 -> 1/1 -> 0, stabilisation activée 50/60 Hz) pour courant alternatif
type 25⁄21 (0 -> 1/1 -> 0, stabilisation désactivée 50/60 Hz) pour courant alternatif
20 (0 -> 1/1 -> 0, stabilisation activée) pour courant continu
type 0,03 (0 -> 1/1 -> 0, stabilisation désactivée) pour courant continu ms
Longueur de câble
40 (non blindés) (I1 - I6)
100 (non blindés) (I7, I8) M
Sorties à relais
Nombre
4
En groupes de
1
Mise en parallèle de sorties pour augmentation de la puissance
Non autorisé
Protection d'un relais de sortie
Disjoncteur B16 ou fusible 8 A (T)
Séparation galvanique
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC
avec l'alimentation : oui
par rapport aux entrées : oui
Entre les sorties : oui
Vers Ethernet : oui
Vers les boutons de commande : oui
Vers les dispositifs d'extension : oui
Circuits électriquesCourant thermique conventionnel (10 A UL)
8 A
Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC
> 500 mA
Circuits électriquesTension assignée de tenue aux chocs Uimpcontact-bobine
6 kV
Circuits électriquesTension assignée d'emploi [Ue]
240 V AC
Tension assignée d'isolement [Ui]
240 V AC
Séparation de sécurité selon EN 50178
300 entre bobine et contact
300 entre deux contacts V AC
Pouvoir de fermetureAC-15, 250 V CA, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de fermetureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de coupureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]
25000
Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]
25000
Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]
25000
Fréquence de commutationNombre de manœuvres mécaniques
10 x 106
Fréquence de commutationFréquence de commutation
10 Hz
Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)
2 Hz
Fréquence de commutationCharge inductive
0.5 Hz
UL/CSACourant ininterrompu sous 240 V AC
10 A
UL/CSACourant ininterrompu sous 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)
B 300 Light Pilot Duty
UL/CSAACTension assignée d'emploi max.
300 V AC
UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300
5 A
UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)
R 300 Light Pilot Duty
UL/CSADCTension assignée d'emploi max.
300 V DC
UL/CSADCCourant thermique ininterrompu max. sous R 300
1 A
UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300
28/28 VA
Tension d'alimentation UAux
Puissance dissipée [P]
10 W
Ethernet
Vitesse de transmission
10/100 Mbits/s
Raccordements
connecteur RJ45, 8 broches
Type de câble
CAT5

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Module logique (EC001417)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Module logique ([email protected] [AKE539014])
tension d'alimentation CA 50 Hz
85 - 264 V
tension d'alimentation CA 60 Hz
85 - 264 V
tension d'alimentation CC
85 - 264 V
type de tension d’alimentation
AC/DC
courant de commutation
8 A
nombre d’entrées analogiques
0
nombre de sorties analogiques
0
nombre d’entrées numériques
8
nombre de sorties numériques
4
avec sortie de relais
oui
nombre d'interfaces matérielles Industrial Ethernet
1
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
1
avec interface optique
non
protocole pris en charge pour TCP/IP
oui
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
oui
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
capacité de redondance
non
avec affichage
non
indice de protection (IP)
IP20
appareil de base
oui
évolutif
oui
appareil d'extension
non
avec minuterie
oui
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
oui
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
sans
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
71.5 mm
hauteur
90 mm
profondeur
58 mm

Homologations

UL File No.
E205091
UL Category Control No.
NRAQ/7
North America Certification
UL listed
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

2723DIM-100

Datasheet - PDF

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
