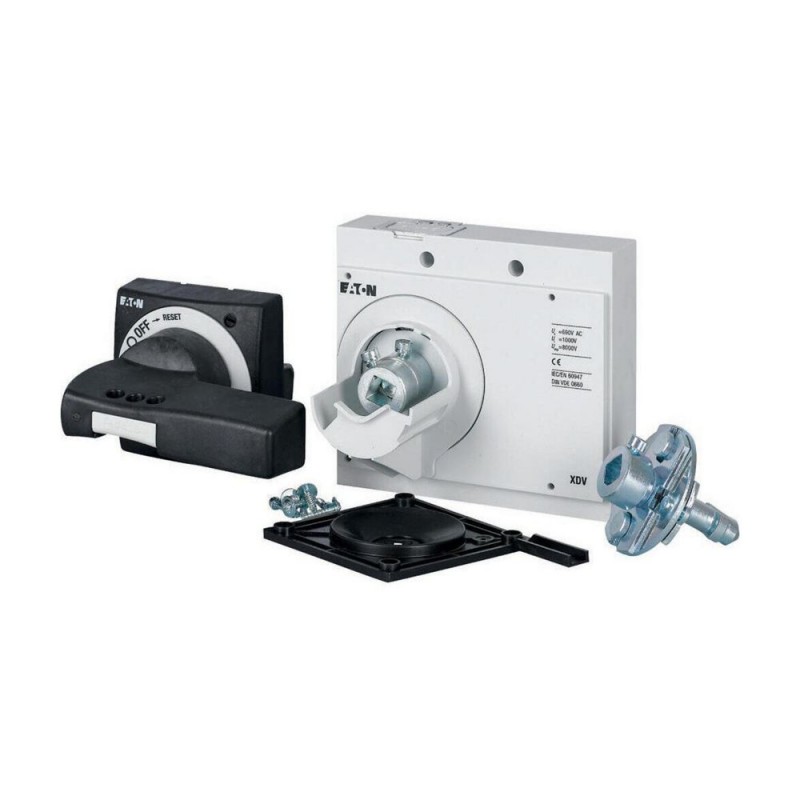

NZM3-XTVDV 260176 Y7-260176 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande rompue su.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM3-XTVDV 260176 Y7-260176 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande rompue su..

NZM3-XTVDV

260176

Y7-260176

EATON-MOELLER

Poignée rotative à commande rompue sur porte à commande rompue sur porte, verrouillable sur la poignée, taille 3

NZM3-XTVDV

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, lockable on the handle, size 3

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Complet comprenant l’entraînement rotatif et les pièces d’accouplement. La plaque d’avertissement/étiquette de désignation externe peut être clipsée. Standard, noir/gris. Verrouillable sur la poignée et l’interrupteur à l’aide de jusqu’à 3 cadenas. Peut être verrouillé en position 0, avec une modification adéquate également en position I. Verrouillable sur l’interrupteur en position 0. Avec verrouillage de porte.. Peut être utilisé avec : NZM3(-4), PN3(-4), N(S)3(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $134.15
Prix unitaire: $134.15
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element
Catalog Number
260176
Model Code
NZM3-XTVDV
EAN
4015082601768
Product Length/Depth
75 mm
Product Height
190 mm
Product Width
90 mm
Product Weight
1.446 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
IEC60947
UL listed
CSA certified
CSA (File No. 22086)
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
UL489
UL (File No. E140305)
CE marking
CSA-C22.2 No. 5-09

Spécifications du produit

Type
AccessoryDoor coupling rotary handle
Special features
Door coupling rotary handle for operating the switch through a closed control panel doorExternal warning plate/designation label can be clipped on.Complete including rotary drive and coupling partsExtension shaft additionally required.
Features
Standard: black / gray
Lockable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Padlock
Frame
NZM3
Used with
NZM3(-4), PN3(-4), N(S)3(-4)
Suitable for
Switch disconnector
Power circuit breaker
Cover/door type
Door interlock can be modified such that it can be defeated from the outside using a screwdriver
Door interlock can be modified in the unlocked ON position
Door can be opened in OFF
Door interlock not defeated in the locked OFF and ON positions
Lock number
Double lockable
Locking facility
Modifiable on handle in I position as well
With door interlock
Lockable on the handle on the switch using up to 3 padlocks
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 260176 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12
