NZM2-XTVD-0 279393 Y7-279393 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande rompue s.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XTVD-0 279393 Y7-279393 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande rompue s..

NZM2-XTVD-0

279393

Y7-279393

EATON-MOELLER

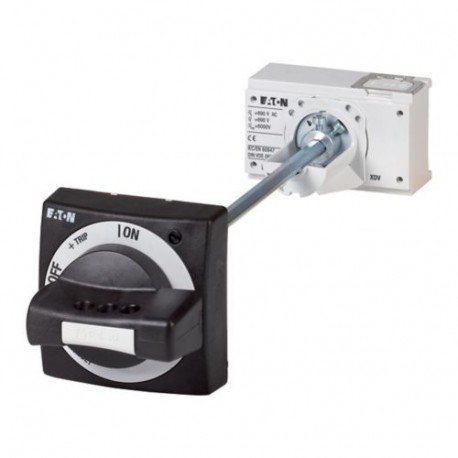

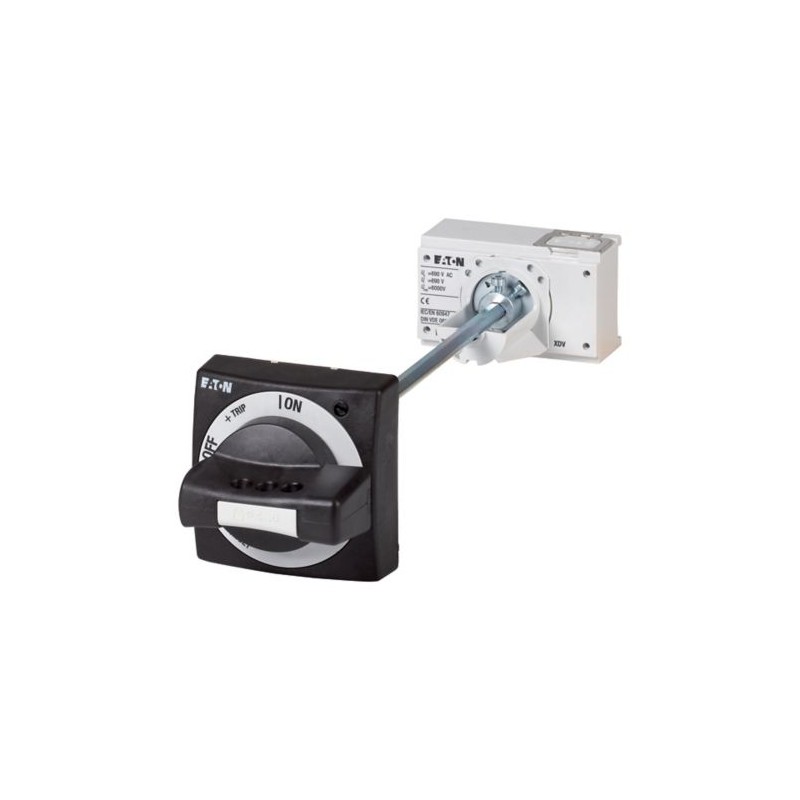

Poignée rotative à commande rompue sur porte à commande rompue sur porte, noire, taille 2

NZM2-XTVD-0

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, black, size 2

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Complet comprenant l’entraînement rotatif et les pièces d’accouplement. Pour les installations extrêmement étroites avec un arbre d’extension court spécial, ne peut pas être combiné avec la poignée supplémentaire NZM...-XDZ. La plaque d’avertissement externe/plaque de marquage peut être clipsée. Par défaut, noir/gris. Verrouillable sur la position 0 sur la poignée à l’aide de jusqu’à 3 cadenas. Avec verrouillage de porte. Peut être utilisé pour : NZM2(-4), PN2(-4), N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $112.95
Prix unitaire: $112.95
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element
Catalog Number
279393
Model Code
NZM2-XTVD-0
EAN
4015082793937
Product Length/Depth
100 mm
Product Height
190 mm
Product Width
110 mm
Product Weight
0.672 kg
Compliances
UL/CSA
IEC
RoHS conform

Spécifications du produit

Used with
NZM2(-4), PN2(-4), N(S)2(-4)
Type
AccessoryDoor coupling rotary handle
Special features
Complete including rotary drive and coupling partsFor extremely narrow fittingsWith special short extension shaftCannot be combined with NZM...-XDZ additional handleExternal warning plate/designation label can be clipped on.Door coupling rotary handle for operating the switch through a closed control panel door
Features
Lockable
Standard: black / gray
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Padlock
Extension shaft
Frame
NZM2
Suitable for
Switch disconnector
Power circuit breaker
Cover/door type
Door can be opened in OFF
Door interlock can be modified such that it can be defeated from the outside using a screwdriver
Door interlock not defeated in the locked OFF and ON positions
Door interlock can be modified in the unlocked ON position
Lock number
Single lockable
Locking facility
With door interlock
Lockable on the 0 position on the handle using up to 3 padlocks
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 279393 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Oui
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XTVD-0 Y7-279393 279393 DE_279400.pdf 5 Mbytes NZM2-XTVD-0 Y7-279393 279393 DE_279400.pdf
