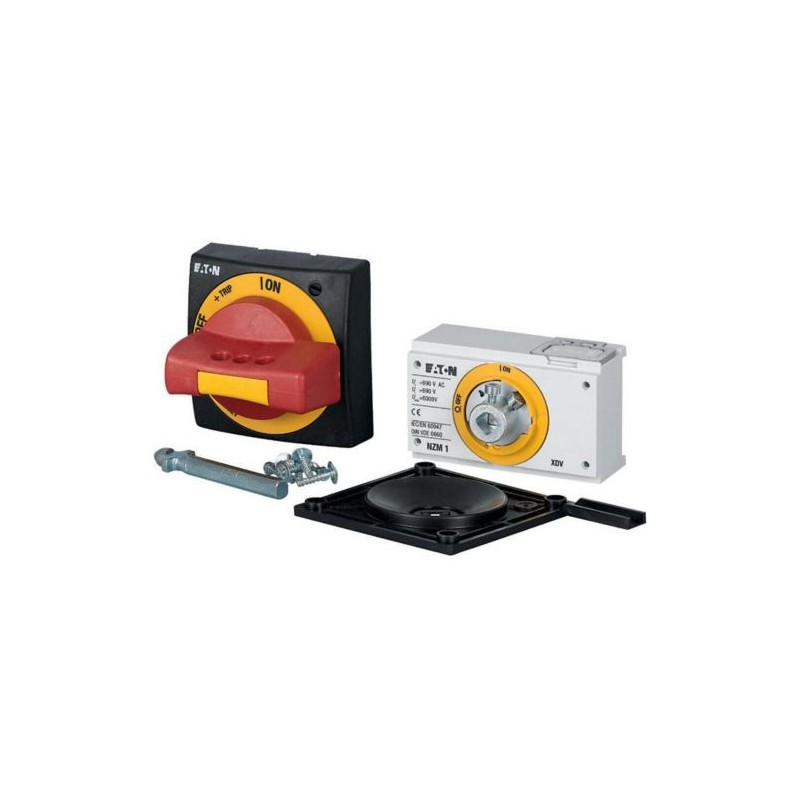

NZM1-XTVDVR-0 279400 0004358969 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande rompu.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

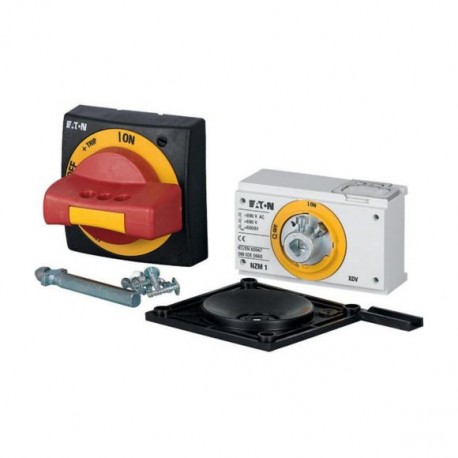

NZM1-XTVDVR-0 279400 0004358969 EATON ELECTRIC Poignée rotative à commande rompue sur porte à commande rompu..

NZM1-XTVDVR-0

279400

0004358969

EATON-MOELLER

Disponible Expédition hui

Poignée rotative à commande rompue sur porte à commande rompue sur porte, rouge-jaune, taille 1

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $137.16
Prix unitaire: $137.16

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Poignée rotative à commande rompue sur porte à commande rompue sur porte, rouge-jaune, taille 1
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Complète, avec adaptateur pour commande rotative et pièces d'assemblage. Pour montages encastrés très étroits avec rallonge d'axe courte spéciale, non combinable avec poignée supplémentaire NZM..-XDZ. Plaque d'avertissement/étiquette de repérage à clip. Rouge-jaune pour arrêt d'urgence. Verrouillable sur la poignée et le commutateur par 3 cadenas maximale. Verrouillable sur la poignée en position 0, verrouillable en position 0 sur le commutateur par 3 cadenas maximale. Avec verrouillage de la porte. Utilisable pour : NZM1(-4), PN1(-4), N(S)1(-4)

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Poignée rotative à commande rompue sur porte
norme / homologation
UL/CSA, IEC
Taille
NZM1
Description
Poignée rotative à commande rompue sur porte pour actionnement du disjoncteur à travers une porte d'armoire fermée
Fonction
Rouge-jaune pour arrêt d'urgence
Degré de protection
IP66
UL/CSA Type 4X, Type 12
Verrouillage
Verrouillable sur la poignée et l'appareil par 3 cadenas max.
Avec verrouillage de la porte
Verrouillage de la porte
Infraudable en position ARRET verrouillée
Modifiable en position « MARCHE » non cadenassé
Déverrouillable de l'extérieur à l'aide d'un tournevis
Ouvrir la porte en position ARRET
Information de configuration
Complète, avec adaptateur pour commande rotative et pièces d'assemblage
Pour montages encastrés très étroits
avec rallonge d'axe spéciale, courte
ne se combine pas avec la poignée complémentaire NZM…-XDZ
Plaque d'avertissement et/ou étiquette de repérage à clip
Utilisation avec
NZM1(-4), PN1(-4), N(S)1(-4)
verrouillable
double
Remarques

Possibilité de montage du disjoncteur à 90° à gauche/droite avec position toujours identique de la poignée

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Poignée pour disjoncteur (EC000229)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Poignée pour commutateur ([email protected] [AKF012014])
verrouillable
oui
couleur
rouge
adapté à un arrêt d'urgence
oui
avec axe
non
adapté à un disjoncteur
oui
adapté à un disjoncteur de puissance interrupteur de charge compact
oui

Homologations

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

Encombrements

123X480
123X196
123X558
Distance min. poignée rotative à commande rompue / point de rotation porte

Datasheet - PDF

Titre: Taille: Type:
NZM1-XTVDVR-0 0004358969 279400 FR_279400.pdf 257 Kbytes   NZM1-XTVDVR-0 0004358969 279400 FR_279400.pdf
