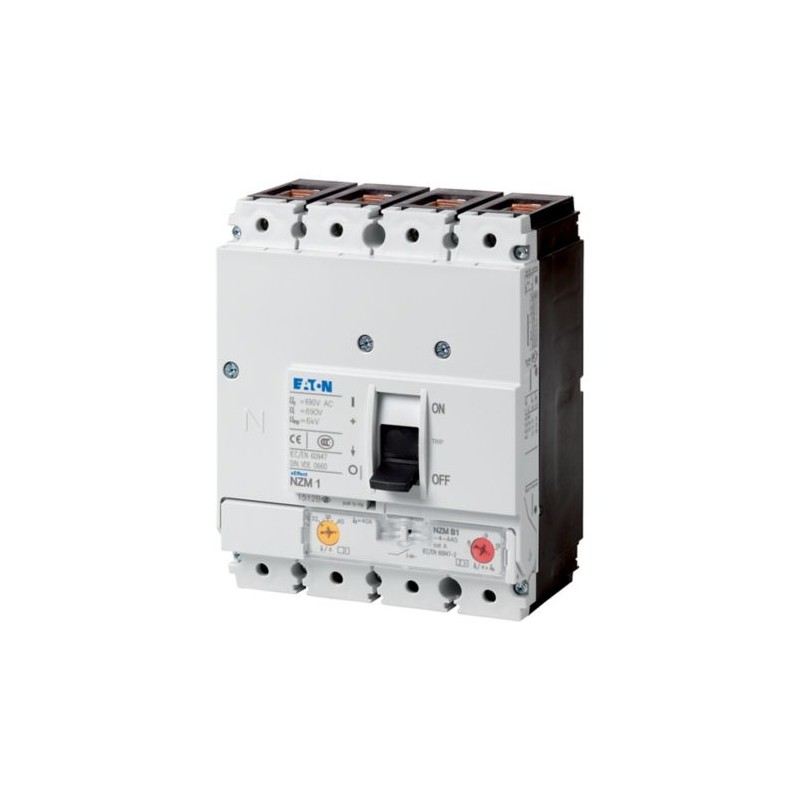

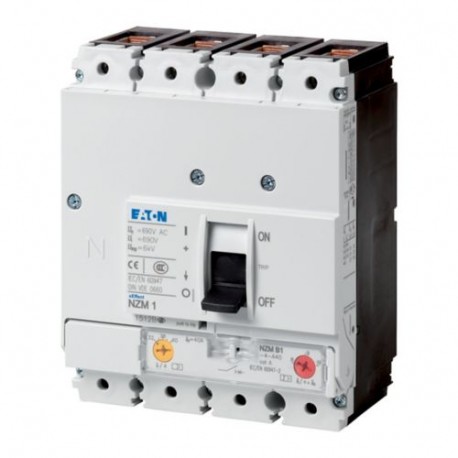

NZMN1-4-A20 281245 0004358987 EATON ELECTRIC Disjoncteur, 4p, 20A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZMN1-4-A20 281245 0004358987 EATON ELECTRIC Disjoncteur, 4p, 20A

NZMN1-4-A20

281245

0004358987

EATON-MOELLER

Disponible Expédition hui

Disjoncteur, 4p, 20A

Plus de détails


Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation

Commutateurs automatiques à boîtier moulé NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $595.59
Prix unitaire: $595.59

Quantité Prix
1+$595.59
2+$595.60
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Disjoncteur, 4p, 20A
Disjoncteur NZM1, 4 pôles, capacité de Commutation 400/415 V 50 Hz( Usi ): 50 kA, le courant Nominal = nominale sans interruption de courant courant Nominal = nominale sans interruption de courant( En = Ui ): 20, type d'Installation: Fixe, Zone de terminale, la Norme/Homologation: IEC, fonction de protection: Protection du Système et de protection de câbles

Programme de livraison

La gamme de produits
Disjoncteur
Fonction de protection
Système et de protection de câbles
Standard/Approbation
IEC
Type d'Installation
Fixe
Système de libération
Thermomagnetic libération
La Construction de la taille
NZM1
Description
La valeur définie dans le conducteur de neutre est synchrone avec la valeur de consigne Ir de pôle principal.
Nombre de pôles
4 pôles
L'équipement Standard
Zone de terminale
Capacité de commutation
400/415 V 50 Hz [Icu]
50 kA
Courant nominal = nominale sans interruption de courant [In= Jeu]
Courant nominal = nominale sans interruption de courant [In= Jeu]
20 Un
Conducteur de neutre [% des conducteurs de phase]
100 CSA
Plage de réglage
La surcharge de voyage[Ir]
15 - 20
La surcharge de voyagePôle principal[Ir]
15 - 20
Court-circuit des communiqués de[Irm]Non retardés[Ij'= Jenx ...]
350 fixe
Court-circuit des communiqués de[Irm]min.
Trois cent cinquante

Données techniques

Général
Normes
LA NORME CEI/EN 60947
Protection contre le contact direct
Doigts et dos de la main la preuve à VDE 0106 Partie 100
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteTempérature ambiante, stockage
- 40 - + 70 °C
Température ambianteL'opération
-25 - +70 °C
Mécanique résistance aux chocs (10 ms, demi-sinusoïdale de choc) conformément à IEC 60068-2-27
20 (demi-sinusoïdale de choc de 20 ms) g
Isolation de sécurité à la norme EN 61140Entre les contacts auxiliaires et les contacts principaux
500 V AC
Isolation de sécurité à la norme EN 61140entre les contacts auxiliaires
300 V AC
Position de montage
Et Vertical de 90° dans toutes les directions
Avec XFI de défaut à la terre de la libération:
- NZM1, N1, NZM2, N2: et vertical de 90° dans toutes les directions
avec le plug-in de l'unité
- NZM1, N1, NZM2, N2: vertical, 90° à droite/à gauche
avec retirable à l'unité:
- NZM3, N3: vertical, 90° à droite/à gauche
- NZM4, N4: vertical
avec commande à distance:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: et vertical de 90° dans toutes les directions

Direction de l'arrivée de l'approvisionnement
comme l'exige
Degré de protectionAppareil
Dans l'exploitation de la zone de commandes: IP20 (de base degré de protection)
Degré de protectionLes boîtiers
Avec isolation surround: IP40
Avec porte d'attelage tournant la poignée: IP66
Degré de protectionLes terminaisons
Tunnel terminal: IP10
Phase isolateur et bornier: IP00
Autres données techniques (fiche de catalogue)
Disjoncteurs
Courant nominal = nominale sans interruption de courant [In= Jeu]
20 Un
Nominale tension de choc invariabilité [Uimp]Contacts principaux
6000 V
Nominale tension de choc invariabilité [Uimp]Contacts auxiliaires
6000 V
Tension nominale d'utilisation [Ue]
690 V AC
Catégorie de surtension/degré de pollution
III/3
Tension d'isolement nominale [Uj']
690 V
Utilisation dans déterré des systèmes d'approvisionnement en
≦ 690 V
Capacité de commutation
Assigné en court-circuit capacité de [Icm]240 V [Icm]
187 kA
Assigné en court-circuit capacité de [Icm]400/415 V [Icm]
105 kA
Assigné en court-circuit capacité de [Icm]440 V Ca 50/60 Hz [Icm]
74 kA
Assigné en court-circuit capacité de [Icm]525 V 50/60 Hz [Icm]
40 kA
Assigné en court-circuit capacité de [Icm]690 V 50/60 H [Ic]
17 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]240 V, 50/60 Hz [Icu]
85 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]440 V Ca 50/60 Hz [Icu]
35 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]525 V 50/60 Hz [Icu]
20 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]690 V 50/60 Hz [Icu]
10 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Ics]
85 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]440 V Ca 50/60 Hz [Ics]
35 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
10 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
7.5 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]
Maximum de coupe-circuit à fusible, si la durée de courants de court-circuit à l'emplacement de l'installation dépasse le pouvoir de coupure du disjoncteur.
Catégorie d'utilisation à la norme CEI/EN 60947-2
Un
La durée de vie, mécanique(dont max. 50% de voyage par shunt/déclencheur à minimum de tension) [Opérations]
Vingt mille
Durée de vie électriqueAC-1400 V 50/60 Hz [Opérations]
Dix mille
Durée de vie électriqueAC-1415 V 50/60 Hz [Opérations]
Dix mille
Durée de vie électriqueAC-1690 V 50/60 Hz [Opérations]
Sept mille cinq cent
Durée de vie électriqueMax. fréquence de fonctionnement
120 Ops/h
Le Total des temps de coupure en court-circuit
< 10 ms
Capacité du Terminal
L'équipement Standard
Zone de terminale
Accessoires en option
Connexion à vis
Tunnel terminal
connexion à l'arrière
Ronde conducteur en cuivreZone de terminaleSolide
1 x (6 - 16 ans)
2 x (4 - 16) mmDeux
Ronde conducteur en cuivreZone de terminaleBrin
1 x (6 - 70)3)
2 x (4 - 25) mmDeux
Ronde conducteur en cuivreZone de terminale
3)Jusqu'à 95 mm2 peuvent être connectés selon le fabricant du câble.
Ronde conducteur en cuivreTunnel terminalSolide
1 x 16 mmDeux
Ronde conducteur en cuivreTunnel terminalBrin1-trou
1 x (25 - 95) mmDeux
Ronde conducteur en cuivreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateurSolide
1 x (6 - 16 ans)
2 x (4 - 16) mmDeux
Ronde conducteur en cuivreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateurBrin
1 x (6 - 70)3)
2 x (4 - 25) mmDeux
Ronde conducteur en cuivreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateur
3)Jusqu'à 95 mm2 peuvent être connectés selon le fabricant du câble.
Al circulaire chef d'orchestreTunnel terminalSolide
1 x 16 mmDeux
Al circulaire chef d'orchestreTunnel terminalBrinBrin
1 x (25 - 95) mmDeux
Al circulaire chef d'orchestreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateurSolide
1 x (10 - 16)
2 x (10 - 16) mmDeux
Al circulaire chef d'orchestreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateurBrin
1 x (25 - 35)
2 x (25 - 35) mmDeux
Cu bande (nombre de segments x largeur x segment d'épaisseur)Zone de terminale [min.]
2 x 9 x 0,8 mm
Cu bande (nombre de segments x largeur x segment d'épaisseur)Zone de terminale [max.]
9 x 9 x 0,8 mm
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionConnexion à vis
M6
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionDirect sur le commutateur [min.]
12 x 5 mm
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionDirect sur le commutateur [max.]
16 x 5 mm
Câbles de commande
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDeux

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
20 Un
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
9.82 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+70 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / Puissance disjoncteur pour trafo/générateur/installation de protection (EC000228)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / disjoncteur (LV < 1 kV) / disjoncteur transformateur de puissance du générateur et système de protection ([email protected] [AJZ716013])
Nominale courant permanent Ui
20 Un
Tension nominale
690 - 690 V
Assigné en court-circuit pouvoir de coupure lcu à 400 V, 50 Hz
50 kA
Déclencheur de surcharge courant de réglage
15 - 20
Plage de réglage de court terme retard de court-circuit de la libération
0 - 0
Plage de réglage undelayed court-circuit de la libération
350 - 350
Intégrée de défaut à la terre de protection
Pas de
Type de connexion électrique du circuit principal
Cadre de serrage
Appareil de construction
Intégré dans l'appareil fixe intégré dans la technique
Adapté pour rail DIN (profilé chapeau) de montage
Pas de
Rail DIN (profilé chapeau) montage en option
Oui
Nombre de contacts auxiliaires comme contact normalement fermé
Zero
Nombre de contacts auxiliaires comme contact normalement ouvert
Zero
Nombre de contacts auxiliaires comme le changement de contact
Zero
Avec éteint indicateur
Pas de
Avec de sous-tension de la libération
Pas de
Nombre de pôles
Quatre
Position de connexion pour circuit de courant principal
Face avant
Type de l'élément de contrôle
Rocker levier
Dispositif complet avec unité de protection de l'
Oui
Entraînement par moteur intégré
Pas de
Entraînement par moteur en option
Pas de
Degré de protection (IP)
IP20

Caractéristiques

Courbe caractéristique
123U177
Courbe caractéristique
1230DIA-3
Laissez-courant
Courbe caractéristique
1230DIA-13
Laissez-par le biais de l'énergie

Dimensions

123X295
① Sauter hors de la zone, dégagement minimum pour les parties adjacentes
123X506

Datasheet - PDF

Titre: Taille: Type:
NZMN1-4-A20 0004358987 281245 281245_FR.pdf 579 Kbytes   NZMN1-4-A20 0004358987 281245 281245_FR.pdf

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
