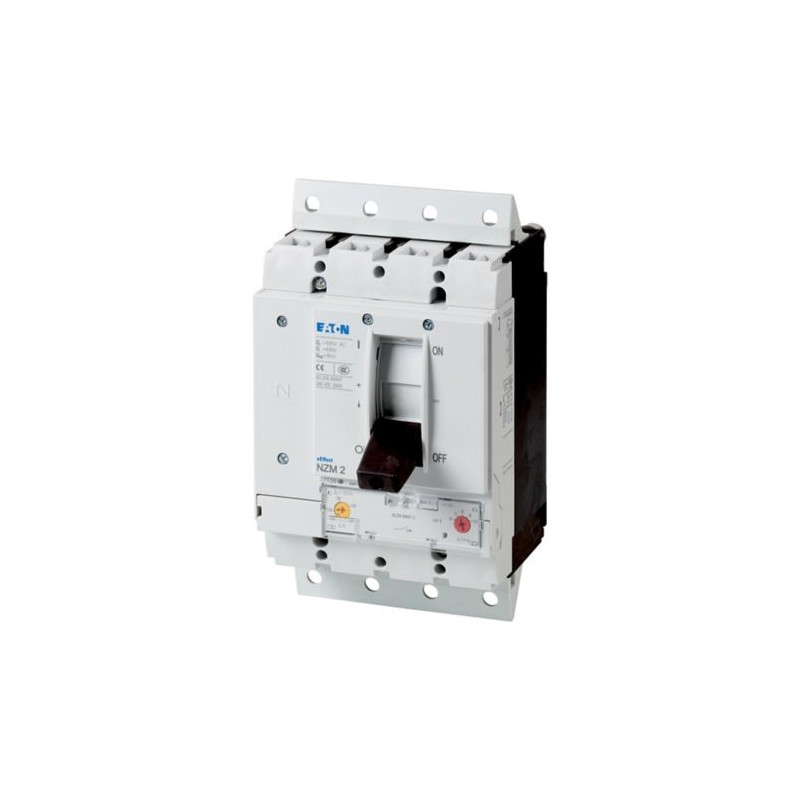

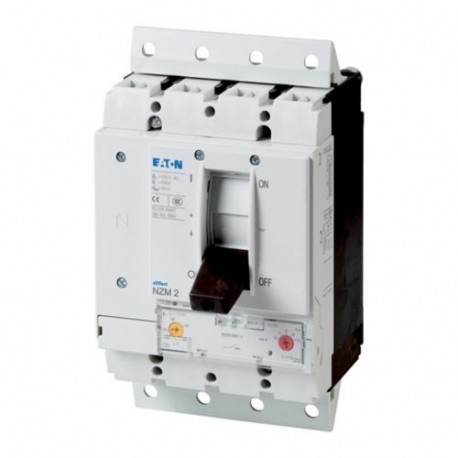

Normes
LA NORME CEI/EN 60947
Protection contre le contact direct
Doigts et dos de la main la preuve à VDE 0106 Partie 100
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteTempérature ambiante, stockage
- 40 - + 70 °C
Température ambianteL'opération
-25 - +70 °C
Mécanique résistance aux chocs (10 ms, demi-sinusoïdale de choc) conformément à IEC 60068-2-27
20 (demi-sinusoïdale de choc de 20 ms) g
Isolation de sécurité à la norme EN 61140Entre les contacts auxiliaires et les contacts principaux
500 V AC
Isolation de sécurité à la norme EN 61140entre les contacts auxiliaires
300 V AC
Position de montage
Et Vertical de 90° dans toutes les directions |
| Avec XFI de défaut à la terre de la libération: |
- NZM1, N1, NZM2, N2: et vertical de 90° dans toutes les directions |
avec le plug-in de l'unité |
- NZM1, N1, NZM2, N2: vertical, 90° à droite/à gauche |
avec retirable à l'unité: |
- NZM3, N3: vertical, 90° à droite/à gauche |
- NZM4, N4: vertical |
avec commande à distance: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: et vertical de 90° dans toutes les directions |
Direction de l'arrivée de l'approvisionnement
comme l'exige
Degré de protectionAppareil
Dans l'exploitation de la zone de commandes: IP20 (de base degré de protection)
Degré de protectionLes boîtiers
Avec isolation surround: IP40
Avec porte d'attelage tournant la poignée: IP66
Degré de protectionLes terminaisons
Tunnel terminal: IP10
Phase isolateur et bornier: IP00
Autres données techniques (fiche de catalogue)
Courant nominal = nominale sans interruption de courant [In= Jeu]
Cents soixante
Nominale tension de choc invariabilité [Uimp]Contacts principaux
8000 V
Nominale tension de choc invariabilité [Uimp]Contacts auxiliaires
6000 V
Tension nominale d'utilisation [Ue]
440 V AC
Catégorie de surtension/degré de pollution
III/3
Tension d'isolement nominale [Uj']
690 V
Utilisation dans déterré des systèmes d'approvisionnement en
≦ 440 V
Assigné en court-circuit capacité de [Icm]240 V [Icm]
63 kA
Assigné en court-circuit capacité de [Icm]400/415 V [Icm]
53 kA
Assigné en court-circuit capacité de [Icm]440 V Ca 50/60 Hz [Icm]
53 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]240 V, 50/60 Hz [Icu]
30 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
25 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]440 V Ca 50/60 Hz [Icu]
25 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Ics]
30 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
25 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]440 V Ca 50/60 Hz [Ics]
18.5 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]
Maximum de coupe-circuit à fusible, si la durée de courants de court-circuit à l'emplacement de l'installation dépasse le pouvoir de coupure du disjoncteur.
Catégorie d'utilisation à la norme CEI/EN 60947-2
Un
La durée de vie, mécanique(dont max. 50% de voyage par shunt/déclencheur à minimum de tension) [Opérations]
Vingt mille
Durée de vie électriqueAC-1400 V 50/60 Hz [Opérations]
Dix mille
Durée de vie électriqueAC-1415 V 50/60 Hz [Opérations]
Sept mille cinq cent
Durée de vie électriqueMax. fréquence de fonctionnement
120 Ops/h
Le Total des temps de coupure en court-circuit
< 10 ms
L'équipement Standard
Connexion à vis
Les accessoires nécessaires
NZM2-4-XSVS
Accessoires en option
Zone de terminale
Tunnel terminal
connexion à l'arrière
Ronde conducteur en cuivreZone de terminaleSolide
1 x (10 - 16)
2 x (6 - 16) mmDeux
Ronde conducteur en cuivreZone de terminaleBrin
1 x (25 - 185)
2 x (25 - 70) mmDeux
Ronde conducteur en cuivreTunnel terminalSolide
1 x 16 mmDeux
Ronde conducteur en cuivreTunnel terminalBrin1-trou
1 x (25 - 185) mmDeux
Ronde conducteur en cuivreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateurSolide
1 x (10 - 16)
2 x (6 - 16) mmDeux
Ronde conducteur en cuivreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateurBrin
1 x (25 - 185)
2 x (25 - 70) mmDeux
Al circulaire chef d'orchestreTunnel terminalSolide
1 x 16 mmDeux
Al circulaire chef d'orchestreTunnel terminalBrinBrin
1 x (25 - 185) mmDeux
Cu bande (nombre de segments x largeur x segment d'épaisseur)Zone de terminale [min.]
2 x 9 x 0,8 mm
Cu bande (nombre de segments x largeur x segment d'épaisseur)Zone de terminale [max.]
10 x 16 x 0,8
(2x) 8 x 15,5 x 0,8 mm
Cu bande (nombre de segments x largeur x segment d'épaisseur)Boulon de borne et à l'arrière-côté de la connexionPlat de bande de cuivre, avec des trous [min.]
2 x 16 x 0,8 mm
Cu bande (nombre de segments x largeur x segment d'épaisseur)Boulon de borne et à l'arrière-côté de la connexionPlat de bande de cuivre, avec des trous [max.]
10 x 24 x 0,8 mm
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionConnexion à vis
M8
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionDirect sur le commutateur [min.]
16 x 5 mm
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionDirect sur le commutateur [max.]
24 x 8 mm
Câbles de commande
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDeux
