> >>NZMB2-4-A125-SVE 113207 ELECTRIC Disjoncteur, 4p, 125A, module débrochable
Produit précédent Produit suivant

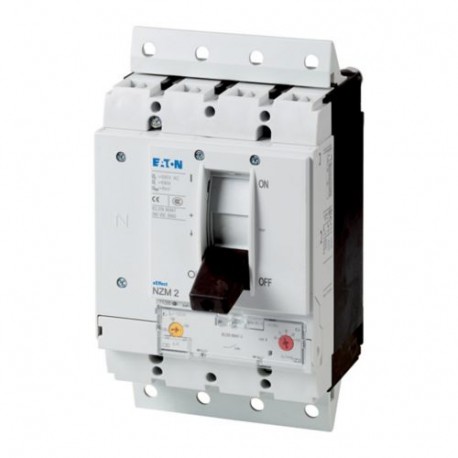

NZMB2-4-A125-SVE 113207 EATON ELECTRIC Disjoncteur, 4p, 125A, module débrochable Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZMB2-4-A125-SVE 113207 EATON ELECTRIC Disjoncteur, 4p, 125A, module débrochable

NZMB2-4-A125-SVE

113207

EATON-MOELLER

Disjoncteur, 4p, 125A, module débrochable

NZMB2-4-A125-SVE

Plus de détails


Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation

Commutateurs automatiques à boîtier moulé NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $691.17
Prix unitaire: $691.17

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Disjoncteur, 4p, 125A, module débrochable
Disjoncteur NZM2 4P - débro - prot cabl - 125A

Gamme de livraison

norme / homologation
IEC
Technique de montage
Technique déconnectable
Equipement standard
Borne à boulon
Pouvoir de coupure
400/415 V 50 Hz [Icu]
25 kA
Courant assigné = courant assigné ininterrompu [In= Iu]
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
125 A
Plage de réglage
Déclencheurs sur surcharge[Ir]
100 - 125 A
Déclencheurs sur surchargePhases[Ir]
100 - 125 A
Déclencheur sur court-circuit[Irm]instantané[Ii= Inx …]
6 - 10

Caractéristiques techniques

Généralités
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
Disjoncteurs
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
125 A
Utilisation dans des réseaux non reliés à la terre
≦ 440 V
Pouvoir de coupure
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]240 V 50/60 Hz [Icu]
30 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
25 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]440 V 50/60 Hz [Icu]
25 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]525 V 50/60 Hz [Icu]
15 kA
Sections raccordables
Equipement standard
Borne à boulon

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée du matériel, fonction du courant [Pvid]
27.61 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système ([email protected] [AJZ716013])
courant permanent nominal (Iu)
125 A
tension assignée (Ue)
440 - 440 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
25 kA
réglage de courant du déclencheur de surcharge
100 - 125 A
plage de réglage du déclencheur de court-circuit retardé de courte durée
0 - 0 A
plage de réglage du déclencheur de court-circuit non retardé
6 - 10 A
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
borne à vis
type de construction de l'appareil
technique enfichable pour appareil encastré
adapté à un montage de profilés chapeaux
non
montage de profilés chapeaux en option
oui
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
relais de signalisation de déclenchement disponible
non
avec déclencheur à sous-tension
non
nombre de pôles
4
position du raccordement de circuit principal
avant
finition de l'élément d'actionnement
levier
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
oui
indice de protection (IP)
IP20

Courbes caractéristiques

Courbe caractéristique
123U176
Courbe caractéristique
1230DIA-49
Courbe caractéristique
1230DIA-53

Datasheet - PDF

▲
Titre: Taille: Type:
NZMB2-4-A125-SVE 113207 FR_113207.pdf 429 Kbytes NZMB2-4-A125-SVE 113207 FR_113207.pdf
