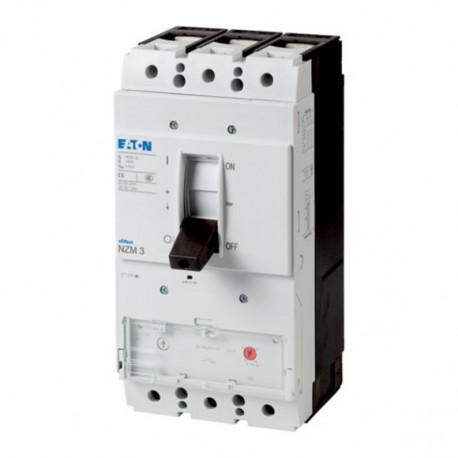

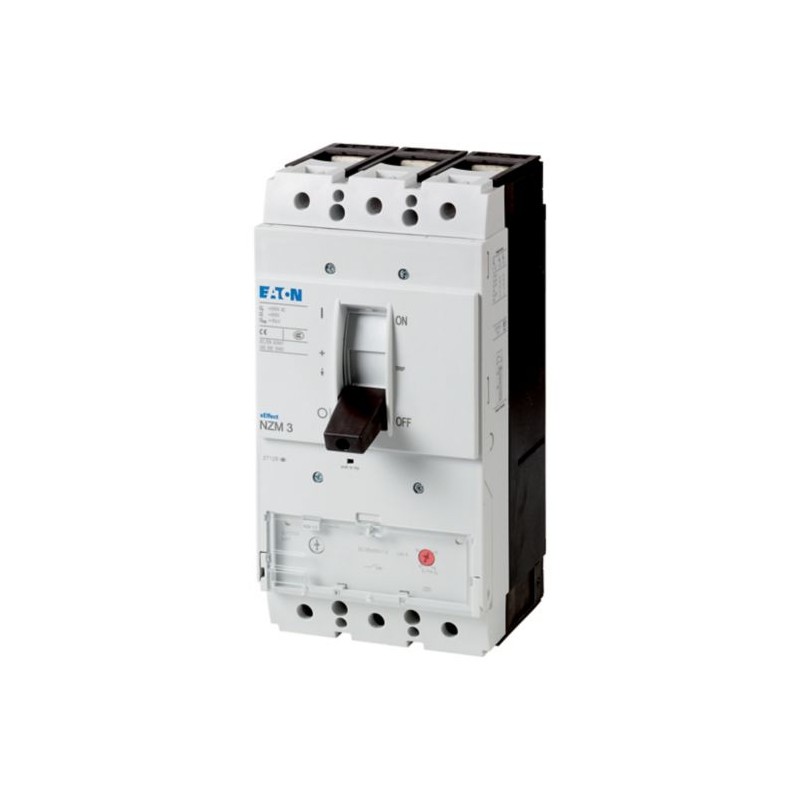

NZMN3-S320 109681 Y7-109681 EATON ELECTRIC Disjoncteur, 3p, 320A
NZMN3-S320
109681
Y7-109681
EATON-MOELLER
Disjoncteur, 3p, 320A
NZMN3-S320
Série NZM.. Les disjoncteurs -S couvrent tous les cas d’application avec seulement quatre tailles compactes et sont adaptés au marché CEI. Les groupes de fonctions modulaires rendent toujours le montage flexible. Avec déclenchement magnétique de court-circuit en liaison avec un relais de surcharge. Avec déclenchement en court-circuit sans déclenchement de surcharge. Remarques : les disjoncteurs répondent à toutes les exigences de la catégorie de commutation AC-3.
Appareillage industriel basse tension > Disjoncteur moteur
Commutateurs automatiques à boîtier moulé NZM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Disjoncteur, 3p, 320A
Les disjoncteurs de la gamme NZM..-S, avec seulement quatre tailles d’appareil, s’adaptent à tous les cas de figure et sont compatibles avec le marché IEC. Montage toujours flexible grâce aux groupes fonctionnels modulaires. Avec déclencheur magnétique sur court-circuit en association avec relais thermique avec déclencheur sur court-circuit sans déclencheur sur surcharge. Remarques : les disjoncteurs satisfont à toutes les exigences de la catégorie d'emploi AC-3.
Gamme de livraison
Gamme
Disjoncteurs
Fonction de protection
Protection contre les courts-circuits
norme / homologation
IEC
Technique de montage
Appareils fixes
Technique de déclenchement
Déclencheur magnétothermique
Taille
NZM3
Description
Protection des moteurs en association avec un relais thermique
avec déclencheur sur court-circuit
Sans déclencheurs sur surcharge Ir
IEC/EN 60947-4-1, IEC/EN 60947-2
avec déclencheur sur court-circuit
Sans déclencheurs sur surcharge Ir
IEC/EN 60947-4-1, IEC/EN 60947-2
Les disjoncteurs satisfont à toutes les exigences de la catégorie d'emploi AC-3.
Nombre de pôles
tripolaire
Equipement standard
Borne à boulon
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
320 A
Pouvoir de coupure
400/415 V 50 Hz [Icu]
50 kA
Plage de réglage
Déclencheur sur court-circuit
[Irm]instantané
[Ii= Inx …]
[Irm]instantané[Ii= Inx …]8 - 14
Puissance assignée d'emploi AC-3 sous 400 V 50/60 Hz
380 V 400 V [P]
160 kW
Courant assigné d'emploi AC-3 sous 400 V 50/60 Hz
400 V [Ie]
Max. 279 A
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Protection contre les contacts directs
sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
20 (choc demi-sinusoïdal 20 ms) g
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
500 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
300 V AC
Position de montage
| position verticale et à 90° dans toutes les directions | |
  | avec déclencheur différentiel XFI : |
| - NZM1, N1, NZM2, N2 : position verticale et à 90° dans toutes les directions | |
| avec dispositif de débrochage : | |
| - NZM1, N1, NZM2, N2 : position verticale, à 90° droite/gauche | |
| avec dispositif de débrochage : | |
| - NZM3, N3 : position verticale, à 90° droite/gauche | |
| - NZM4, N4 : position verticale | |
| avec télécommande : | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : position verticale et à 90° dans toutes les directions | |
Sens d'alimentation en énergie
quelconque
Degré de protectionAppareil
Dans la zone des éléments de commande : IP20 (degré de protection de base)
Degré de protectionBoîtiers
avec cadre d'étanchéité : IP40
avec poignée rotative à commande rompue sur porte : IP66
avec poignée rotative à commande rompue sur porte : IP66
Degré de protectionBornes de raccordement
Borne à tunnel : IP10
Séparateur de phases et borne pour raccordement de feuillard : IP00
Séparateur de phases et borne pour raccordement de feuillard : IP00
Autres caractéristiques techniques (catalogue à feuilleter)
Disjoncteurs
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
320 A
Tension assignée de tenue aux chocs [Uimp]Pôles principaux
8000 V
Tension assignée de tenue aux chocs [Uimp]Circuits auxiliaires
6000 V
Tension assignée d'emploi [Ue]
690 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Utilisation dans des réseaux non reliés à la terre
≦ 690 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]240 V [Icm]
187 kA
Pouvoir assigné de fermeture en court-circuit [Icm]400/415 V [Icm]
105 kA
Pouvoir assigné de fermeture en court-circuit [Icm]440 V 50/60 Hz [Icm]
74 kA
Pouvoir assigné de fermeture en court-circuit [Icm]525 V 50/60 Hz [Icm]
53 kA
Pouvoir assigné de fermeture en court-circuit [Icm]690 V 50/60 Hz [Icm]
40 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]440 V 50/60 Hz [Icu]
35 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]525 V 50/60 Hz [Icu]
25 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
35 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
13 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]
Fusible de calibre max. lorsque le courant de court-circuit prévu à l'emplacement de montage dépasse le pouvoir de coupure du disjoncteur.
Courant assignée de courte durée admissiblet = 0.3 s [Icw]
3.3 kA
Courant assignée de courte durée admissiblet = 1 s [Icw]
3.3 kA
Catégorie d'emploi selon IEC/EN 60947-2
A
Longévité mécanique (dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension ) [manœuvres]
15000
Longévité électriqueAC-1400 V 50/60 Hz [manœuvres]
5000
Longévité électriqueAC-1415 V 50/60 Hz [manœuvres]
5000
Longévité électriqueAC-1690 V 50/60 Hz [Manœuvres]
3000
Longévité électriqueAC-3400 V 50/60 Hz [manœuvres]
2000
Longévité électriqueAC-3415 V 50/60 Hz [manœuvres]
2000
Longévité électriqueAC-3690 V 50/60 Hz [Manœuvres]
2000
Longévité électriqueFréquence de commutations max.
60 man./h
Temps total de coupure en cas de court-circuit
< 10 ms
Sections raccordables
Equipement standard
Borne à boulon
Équipements complémentaires optionnels
Borne à cage
Bornes à tunnel
Raccordement par l'arrière
Bornes à tunnel
Raccordement par l'arrière
Conducteurs ronds CuBornes à cageConducteur à âme massive
2 x 16 mm2
Conducteurs ronds CuBornes à cagemultibrins
1 x (35 - 240)
2 x (25-120) mm2
2 x (25-120) mm2
Conducteurs ronds CuBorne à tunnelConducteur à âme massive
1 x 16 mm2
Conducteurs ronds CuBorne à tunnelmultibrin1 trou
1 x (16 - 185) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs à âme massive
1 x 16
2 x 16 mm2
2 x 16 mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (25 - 240)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur
2 x 300 mm2
Conducteur à brins circulaires AIBorne à tunnelConducteurs à âme massive
1 x 16 mm2
Conducteur à brins circulaires AIBorne à tunnelmultibrinConducterus multibrin
1 x (25 - 185)2)mm2
Conducteur à brins circulaires AIBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Conducteur à brins circulaires AIBorne à tunnelmultibrin
2)Selon le fabricant, section raccordable jusqu'à 240 mm².
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [min.]
6 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
6 x 16 x 0,8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreEpanouisseur
(2 x) 10 x 50 x 1.0 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M10
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
20 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
30 x 10
+ 30 x 5 mm
+ 30 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [max.]
2 x (10 x 50) mm
Câbles de commande
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
320 A
Puissance dissipée du matériel, fonction du courant [Pvid]
78.64 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Disjoncteur moteur (EC000074)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance pour combinaison de démarreurs (ecl@ss13-27-37-04-01 [AGZ529021])
réglage de courant du déclencheur de surcharge
0 - 0 A
plage de réglage du déclencheur de court-circuit non retardé
8 - 14 A
avec protection thermique contre la surcharge
non
sensible à une défaillance de phase
non
technique de déclenchement
magnétique
tension de fonctionnement normale
690 - 690 V
courant permanent nominal (Iu)
320 A
puissance de fonctionnement nominale, CA-3, 230 V
90 kW
puissance de fonctionnement nominale, AC-3, 400 V
160 kW
puissance dissipée
W
type de raccordement du circuit principal
raccordement à vis
finition de l'élément d'actionnement
levier
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
avec commutateur auxiliaire intégré
non
avec déclencheur à sous-tension intégré
non
nombre de pôles
3
courant de commutation de court-circuit limite nominal Icu à 400 V, CA
35 kA
indice de protection (IP)
IP20
hauteur
275 mm
largeur
140 mm
profondeur
166 mm
| Caractéristique | Valeur |
|---|---|
| Réglage de courant du déclencheur de surcharge (EF002336) | 0 A |
| Plage de réglage du déclencheur de court-circuit non retardé (EF007131) | 8 A |
| Avec protection thermique (EF006233) | Non |
| Sensible à une défaillance de phase (EF007400) | Non |
| Technique de déclenchement (EF007007) | Magnétique |
| Tension de fonctionnement normale (EF001435) | 690 V |
| Courant permanent nominal Iu (EF001389) | 320 A |
| Puissance de fonctionnement nominale, CA-3, 230 V (EF007025) | 90 kW |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 160 kW |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Finition de l'élément d'actionnement (EF006976) | Levier |
| Type de construction de l'appareil (EF008240) | Technique d'encastrement fixe pour appareil encastré |
| Avec commutateur auxiliaire intégré (EF001387) | Non |
| Avec déclencheur à sous-tension intégré (EF001390) | Non |
| Nombre de pôles (EF001391) | 3 |
| Courant de commutation de court-circuit limite nominal Icu à 400 V, CA (EF007049) | 35 kA |
| Classe de protection (IP) (EF005474) | IP20 |
| Hauteur (EF000040) | 275 mm |
| Largeur (EF000008) | 140 mm |
| Profondeur (EF000049) | 166 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMN3-S320 Y7-109681 109681 FR_109681.pdf | 123 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
