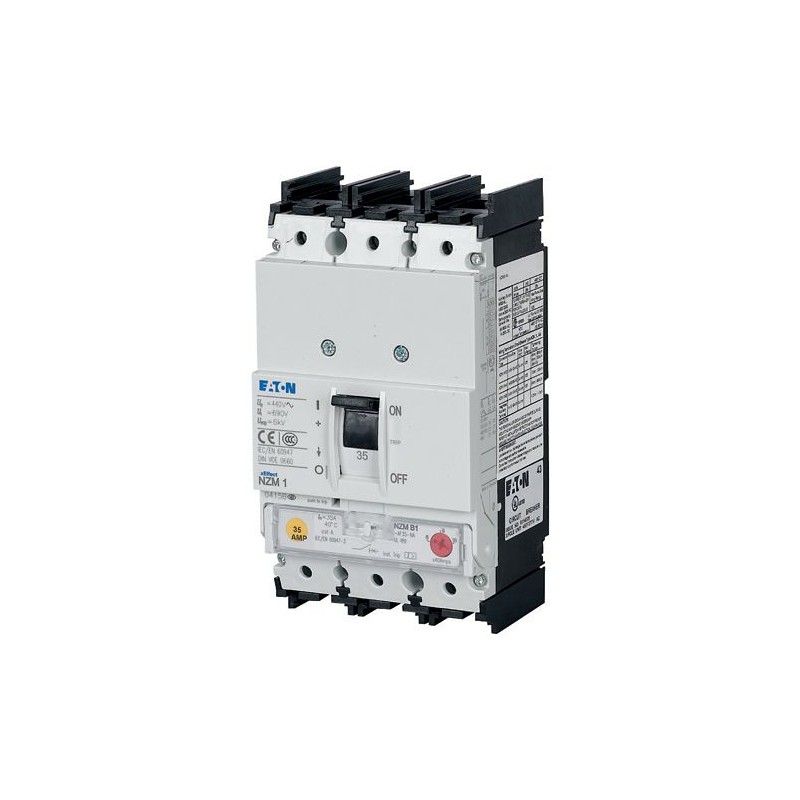

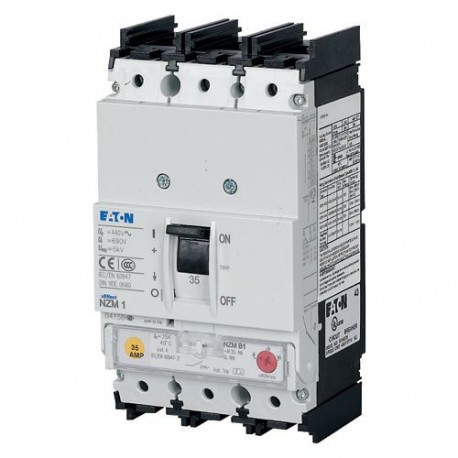

Disjoncteur, 3p, 110A
Disjoncteur NZM1, 3 pôles, capacité de Commutation SCCR 480Y/277 V, 60 Hz( Usi ): 35 kA, le courant Nominal = nominale sans interruption de courant (En = Ui ): 110, type d'Installation: Fixe, Zone de terminale, la Norme/Homologation: UL/CSA, IEC, fonction de protection: Protection du Système et de protection de câbles

Programme de livraison

La gamme de produits
Disjoncteur
Fonction de protection
Système et de protection de câbles
Standard/Approbation
UL/CSA, IEC
Système de libération
Thermomagnetic libération
Type d'Installation
Fixe
Description
Les commutateurs sont conformes à la norme UL/CSA ainsi que la CEI règlement. IEC performances de commutation valeurs figurant sur la plaque signalétique.
Fixe la surcharge de communiqués de Ir
Taille de l'image
NZM1
Nombre de pôles
3 pôles
L'équipement Standard
Zone de terminale
Capacité de commutation
SCCR 480Y/277 V, 60 Hz [Icu]
35 kA
Courant nominal = nominale sans interruption de courant [In= Jeu]
Courant nominal = nominale sans interruption de courant [In= Jeu]
Cents dix
Plage de réglage
La surcharge de voyage[Ir]
110 - 110
Court-circuit des communiqués de[Irm]Non retardés[Ij'= Jenx ...]
6 - 10

Données techniques

Général
Normes
LA NORME CEI/EN 60947
Protection contre le contact direct
Doigts et dos de la main la preuve à VDE 0106 Partie 100
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteTempérature ambiante, stockage
- 40 - + 70 °C
Température ambianteL'opération
-25 - +70 °C
Mécanique résistance aux chocs (10 ms, demi-sinusoïdale de choc) conformément à IEC 60068-2-27
20 (demi-sinusoïdale de choc de 20 ms) g
Isolation de sécurité à la norme EN 61140Entre les contacts auxiliaires et les contacts principaux
500 V AC
Isolation de sécurité à la norme EN 61140entre les contacts auxiliaires
300 V AC
Position de montagePosition de montage
Et Vertical de 90° dans toutes les directions
Avec XFI de défaut à la terre de la libération:
- NZM1, N1, NZM2, N2: et vertical de 90° dans toutes les directions
avec le plug-in de l'unité
- NZM1, N1, NZM2, N2: vertical, 90° à droite/à gauche
avec retirable à l'unité:
- NZM3, N3: vertical, 90° à droite/à gauche
- NZM4, N4: vertical
avec commande à distance:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: et vertical de 90° dans toutes les directions

Direction de l'arrivée de l'approvisionnement
comme l'exige
Degré de protectionAppareil
Dans l'exploitation de la zone de commandes: IP20 (de base degré de protection)
Degré de protectionLes boîtiers
Avec isolation surround: IP40
Avec porte d'attelage tournant la poignée: IP66
Degré de protectionLes terminaisons
Tunnel terminal: IP10
Phase isolateur et bornier: IP00
Disjoncteurs
Nominale tension de choc invariabilité [Uimp]Contacts principaux
6000 V
Nominale tension de choc invariabilité [Uimp]Contacts auxiliaires
6000 V
Tension nominale d'utilisation [Ue]
690 V AC
Catégorie de surtension/degré de pollution
III/3
Tension d'isolement nominale [Uj']
690 V
Utilisation dans déterré des systèmes d'approvisionnement en
≦ 690 V
Capacité de commutation
Assigné en court-circuit capacité de [Icm]240 V [Icm]
187 kA
Assigné en court-circuit capacité de [Icm]400/415 V [Icm]
105 kA
Assigné en court-circuit capacité de [Icm]440 V Ca 50/60 Hz [Icm]
74 kA
Assigné en court-circuit capacité de [Icm]525 V 50/60 Hz [Icm]
40 kA
Assigné en court-circuit capacité de [Icm]690 V 50/60 H [Ic]
17 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]240 V, 50/60 Hz [Icu]
85 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]440 V Ca 50/60 Hz [Icu]
35 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]525 V 50/60 Hz [Icu]
20 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Soins intensifs à la norme CEI/EN 60947 cycle de test O-t-CO [Icu]690 V 50/60 Hz [Icu]
10 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Ics]
85 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]440 V Ca 50/60 Hz [Ics]
35 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
10 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Ics à la norme CEI/EN 60947 cycle de test O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
7.5 kA
Assigné en court-circuit pouvoir de coupure jecn[Icn]Maximum basse tension h.b.c. fusible
200 A gG/gL
Assigné en court-circuit pouvoir de coupure jecn[Icn]
Maximum de coupe-circuit à fusible, si la durée de courants de court-circuit à l'emplacement de l'installation dépasse le pouvoir de coupure du disjoncteur.
Données techniques qui divergent à partir de produits pour le marché de la CEI
Capacité de commutation de NA commutateurs (UL489, CSA 22.2 n ° 5.1)
Courant de court-circuit de notation SCCR
SCCR 240 V, 60 Hz [Icu]
85 kA
Données techniques qui divergent à partir de produits pour le marché de la CEI
Capacité de commutation de NA commutateurs (UL489, CSA 22.2 n ° 5.1)
Courant de court-circuit de notation SCCR
SCCR 480Y/277 V, 60 Hz [Icu]
35 kA
Catégorie d'utilisation à la norme CEI/EN 60947-2
Un
La durée de vie, mécanique(dont max. 50% de voyage par shunt/déclencheur à minimum de tension) [Opérations]
Vingt mille
Durée de vie électriqueAC-1400 V 50/60 Hz [Opérations]
Dix mille
Durée de vie électriqueAC-1690 V 50/60 Hz [Opérations]
Sept mille cinq cent
Durée de vie électriqueMax. fréquence de fonctionnement
120 Ops/h
Le Total des temps de coupure en court-circuit
< 10 ms
Capacité du Terminal
L'équipement Standard
Zone de terminale
Ronde conducteur en cuivreZone de terminaleSolide
1 x (12 ... 6) mmDeux
Ronde conducteur en cuivreZone de terminaleBrin
1 x (25 - 70)
2 x 25 mmDeux
Ronde conducteur en cuivreTunnel terminalSolide
1 x (16 - 95) mmDeux
Ronde conducteur en cuivreTunnel terminalBrinBrin
1 x (4 ... 3/0) mmDeux
Ronde conducteur en cuivreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateurSolide
1 x (12 à 6)
2 x (9 ... 6) mmDeux
Ronde conducteur en cuivreBoulon de borne et à l'arrière-côté de la connexionDirect sur le commutateurBrin
1 x (4 ... 2/0) mmDeux
Al conducteurs, câble CuTunnel terminalSolide
1 x 16 mmDeux
Cu bande (nombre de segments x largeur x segment d'épaisseur)Zone de terminale [min.]
2 x 9 x 0,8 mm
Cu bande (nombre de segments x largeur x segment d'épaisseur)Zone de terminale [max.]
9 x 9 x 0,8 mm
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionConnexion à vis
M8
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionDirect sur le commutateur [min.]
12 x 5 mm
Jeu de barres de cuivre (largeur x épaisseur) [mm]Boulon de borne et à l'arrière-côté de la connexionDirect sur le commutateur [max.]
16 x 5 mm
Câbles de commande
1 x (18 ... 14)
2 x (18 ... 16) mmDeux

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
Cents dix
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
20.69 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+70 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / Puissance disjoncteur pour trafo/générateur/installation de protection (EC000228)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / disjoncteur (LV < 1 kV) / disjoncteur transformateur de puissance du générateur et système de protection ([email protected] [AJZ716013])
Nominale courant permanent Ui
Cents dix
Tension nominale
690 - 690 V
Assigné en court-circuit pouvoir de coupure lcu à 400 V, 50 Hz
50 kA
Déclencheur de surcharge courant de réglage
110 - 110
Plage de réglage de court terme retard de court-circuit de la libération
0 - 0
Plage de réglage undelayed court-circuit de la libération
6 - 10
Intégrée de défaut à la terre de protection
Pas de
Type de connexion électrique du circuit principal
Cadre de serrage
Appareil de construction
Intégré dans l'appareil fixe intégré dans la technique
Adapté pour rail DIN (profilé chapeau) de montage
Pas de
Rail DIN (profilé chapeau) montage en option
Oui
Nombre de contacts auxiliaires comme contact normalement fermé
Zero
Nombre de contacts auxiliaires comme contact normalement ouvert
Zero
Nombre de contacts auxiliaires comme le changement de contact
Zero
Avec éteint indicateur
Pas de
Avec de sous-tension de la libération
Pas de
Nombre de pôles
Trois
Position de connexion pour circuit de courant principal
Face avant
Type de l'élément de contrôle
Rocker levier
Dispositif complet avec unité de protection de l'
Oui
Entraînement par moteur intégré
Pas de
Entraînement par moteur en option
Pas de
Degré de protection (IP)
IP20

Approbations

Les Normes De Produit
UL 489; CSA-C22.2 ° 5-09; IEC 60947-2; marquage CE
UL File No.
E31593
UL Catégorie Contrôle Pas.
DIVQ
CSA No de dossier.
Zero vingt deux mille quatre vingt six
CSA Classe Pas.
1432-01
Amérique Du Nord Certification
Listé UL, certifié CSA
Spécialement conçu pour l'Amérique du Nord
Oui
Adapté pour
Chargeur de circuits, circuits de dérivation
Limitation De Courant Disjoncteur
Oui
Max. La Tension Nominale De La
480Y/277 V
Degré de Protection
CEI: IP20; UL/CSA Type: -

Caractéristiques

Courbe caractéristique
123U177
Courbe caractéristique
1230DIA-79
Courbe caractéristique
1230DIA-77

Dimensions

123X039
① Sauter hors de la zone, dégagement minimum pour les parties adjacentes
123X506

Datasheet - PDF

Titre: Taille: Type:
NZMN1-AF110-NA 281568 281568_FR.pdf 575 Kbytes   NZMN1-AF110-NA  281568 281568_FR.pdf

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
