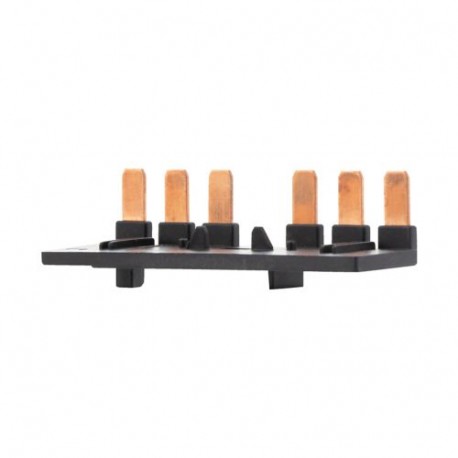

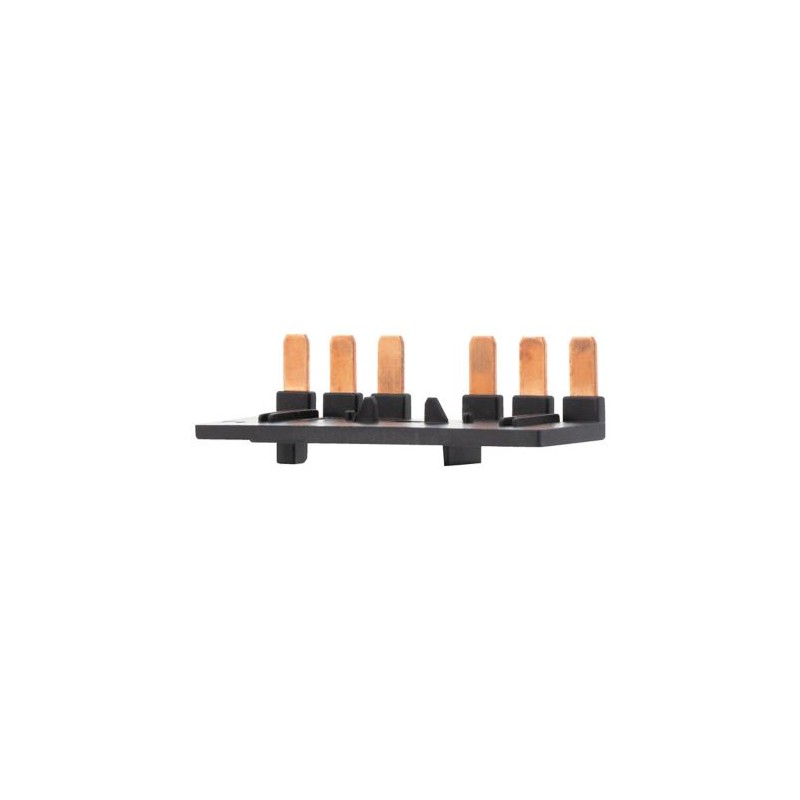

DILM32-XR 239373 Y7-239373 EATON ELECTRIC Pont d'inversion de phases, pour DILM17-M32 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM32-XR 239373 Y7-239373 EATON ELECTRIC Pont d'inversion de phases, pour DILM17-M32

DILM32-XR

239373

Y7-239373

EATON-MOELLER

20

Pont d'inversion de phases, pour DILM17-M32

Pont de l'onduleur; Pour DILM17...38

Eaton Moeller® series DILM Reversing bridge, for DILM17-M32

Câblage rapide et fiable à l’aide de cavaliers de fil tripolaires finis.

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $236.94
Prix unitaire: $11.85
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Pont d’inversion de phases DILM série Moeller® Eaton
Numéro de catalogue
239373
Code de modèle
DILM32-XR
EAN
4015082393731
Longueur du produit
29 mm
Hauteur du produit
27 mm
Largeur du produit
81 mm
Poids du produit
0.028 kg
Certifications
UL 508
UL Category Control No.: NLRV
IEC/EN 60947-4-1
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL
CE
UL File No.: E36332
CSA
CSA Class No.: 3211-04

General

Type d’accessoire/pièce de rechange
pont de liaison
Catégorie de produit
Équipements complémentaires

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
60 °C

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
1.8 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.6 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
45 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Répond aux exigences de la norme du produit.
10.2.5 Levage
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.6 Essai de choc
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.6 Montage de matériel
Ne s'applique pas, puisque l'appareillage tout entier doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L’appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées.

ETIM for 239373 Appareillage industriel basse tension (EC002498)
Caractéristique Valeur
Type d'accessoire (EF000215) Pont de liaison
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM32-XR Y7-239373 239373 FR_239373.pdf 108 Kbytes DILM32-XR Y7-239373 239373 FR_239373.pdf
