> EATON - MOELLER>Contacteurs jusqu'à 170A>DILM12-XRA2 239372 Y7-239372 ELECTRIC Pont d'inversion de phases, pour DILM7-15
ANUNCIAR
Produit précédent Produit suivant

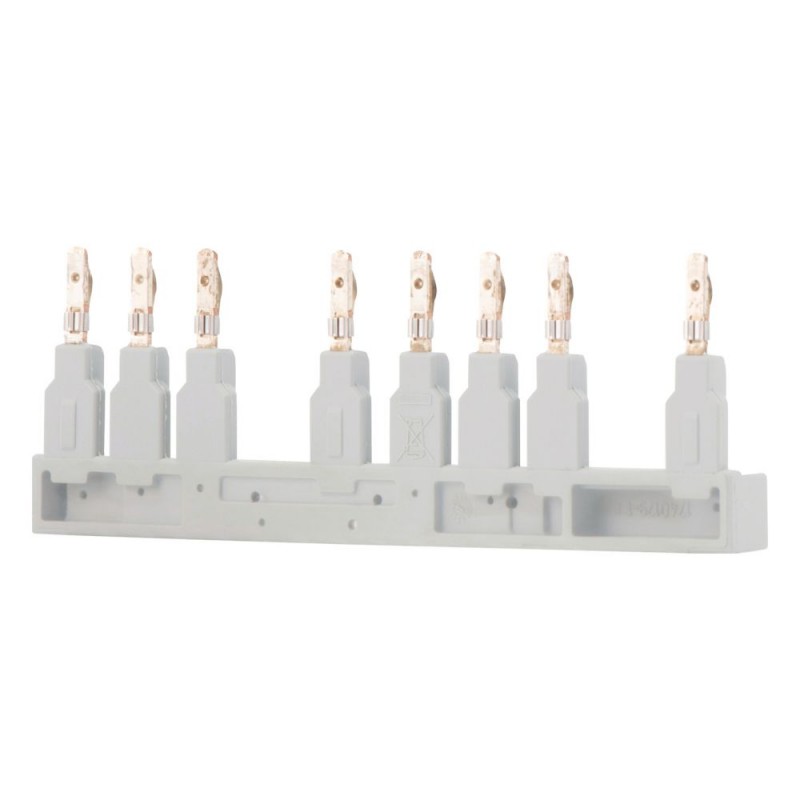

DILM12-XRA2 239372 Y7-239372 EATON ELECTRIC Pont d'inversion de phases, pour DILM7-15 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM12-XRA2 239372 Y7-239372 EATON ELECTRIC Pont d'inversion de phases, pour DILM7-15

DILM12-XRA2

239372

Y7-239372

EATON-MOELLER

20

Pont d'inversion de phases, pour DILM7-15

Pont pour l'investissement; Pour les contacteurs de DILM7...15

Eaton Moeller® series DILM Reversing bridge, for DILM7-M12 DILM12-XRA2

Pont de câblage de courant principal enfichable pour un montage rapide et simple

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $96.63
Prix unitaire: $4.83
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series DILM reversing bridge
Catalog Number
239372
Model Code
DILM12-XRA2
EAN
4015082393724
Product Length/Depth
30 mm
Product Height
6.8 mm
Product Width
90 mm
Product Weight
0.014 kg
Certifications
CSA File No.: 012528
UL File No.: E36332
UL 508
CSA
CSA-C22.2 No. 14-05
UL Category Control No.: NLRV
CE
UL
IEC/EN 60947-4-1
CSA Class No.: 3211-05

General

Accessory/spare part type
Connecting bridge
Product category
Accessories

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
2.1 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.7 W
Rated operational current for specified heat dissipation (In)
22 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 239372 Appareillage industriel basse tension (EC002498)
Caractéristique Valeur
Type d'accessoire (EF000215) Pont de liaison
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM12-XRA2 Y7-239372 239372 ES_110099.pdf 744 Kbytes DILM12-XRA2 Y7-239372 239372 ES_110099.pdf
