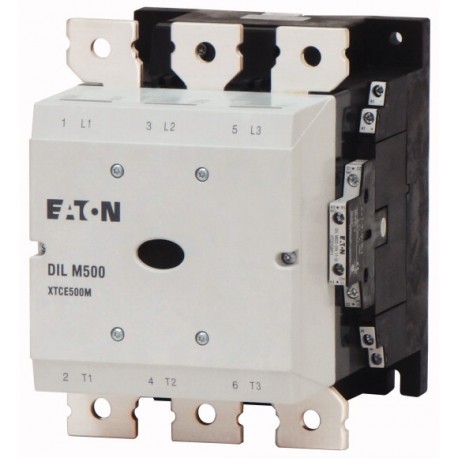

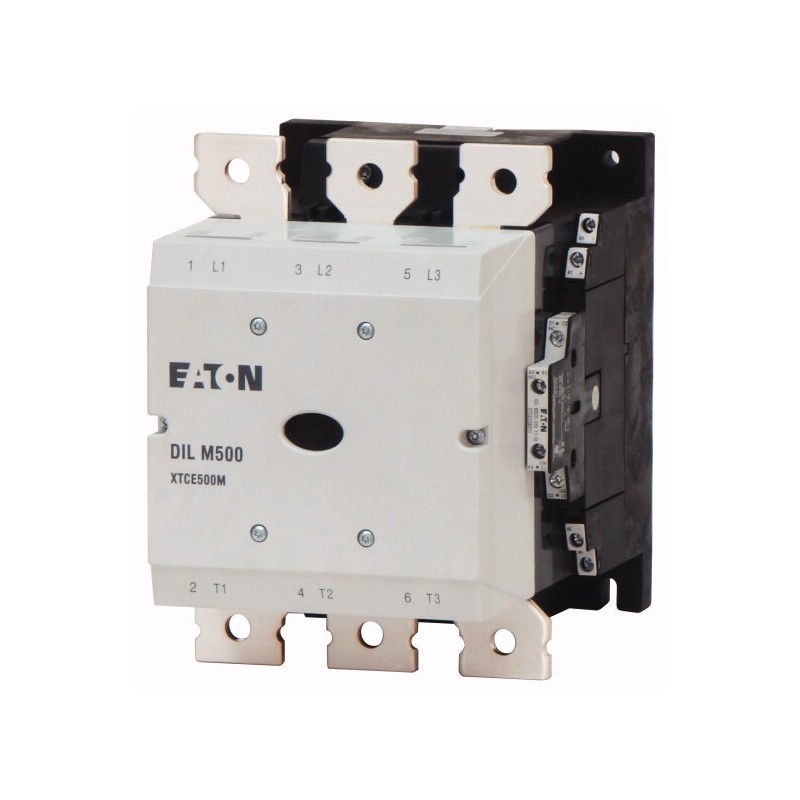

DILM500/22-SOND698 284948 XTCE500M22-S698 EATON ELECTRIC Contacteur de puissance 250kW/400 V/AC-3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM500/22-SOND698 284948 XTCE500M22-S698 EATON ELECTRIC Contacteur de puissance 250kW/400 V/AC-3

DILM500/22-SOND698

284948

XTCE500M22-S698

EATON-MOELLER

Contacteur de puissance 250kW/400 V/AC-3

DILM500/22-SOND698

Plus de détails


Contacteurs plus de 170 A

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $4,026.49
Prix unitaire: $4,026.49

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Contacteur de puissance 250kW/400 V/AC-3
Contacteur de puissance, Application: Contacteur de puissance pour moteurs, Appareils spéciaux supérieurs à 170 A, Catégorie d'emploi: AC-1 : Charges non inductives ou faiblement inductives, fours à résistances, AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés), AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups), Raccordement: Raccordement par vis, Courant assigné d’emploi AC-3 380 V 400 V: Ie= 500 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C: Ith =Ie= 800 A, sous enveloppe: Ith= 600 A, Courant assigné d’emploi AC-1 Courant thermique conventionnel 1 pôle nu: Ith= 1625 A, sous enveloppe: Ith= 1500 A, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V: P= 155 kW, 380 V 400 V: P= 265 kW, 660 V 690 V: P= 300 kW, Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V: P= 112 kW, 380 V 400 V: P= 200 kW, 660 V 690 V: P= 240 kW, Combinable avec contacts auxiliaires: DILM820-XHI…, Nombre de contacts F = contact à fermeture: 2 F, Nombre de contacts O = contact à ouverture: 2 O, Remarques: circuit de protection intégré dans l'électronique de commande, Pour 660, 690 et 1000 V : inversion directe non possible., Type de courant AC/DC: avec bobine à courant alternatif

Gamme de livraison

Gamme
Contacteurs
Application
Contacteur de puissance pour moteurs
Autres appareils de la gamme
Appareils spéciaux supérieurs à 170 A
Catégorie d'emploi
AC-1 : Charges non inductives ou faiblement inductives, fours à résistances
AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés)
AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups)
Raccordement
Raccordement par vis
Courant assigné d’emploi
AC-3380 V 400 V [Ie]
500 A
AC-1Courant thermique conventionnel, 3 pole, 50 - 60 Hznuà 40 °C [Ith=Ie]
800 A
AC-1Courant thermique conventionnel, 3 pole, 50 - 60 Hzsous enveloppe [Ith]
600 A
AC-1Courant thermique conventionnel 1 pôlenu [Ith]
1625 A
AC-1Courant thermique conventionnel 1 pôlesous enveloppe [Ith]
1500 A
Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz
AC-3220 V 230 V [P]
155 kW
AC-3380 V 400 V [P]
265 kW
AC-3660 V 690 V [P]
300 kW
AC-31000 V [P]
132 kW
AC-4220 V 230 V [P]
112 kW
AC-4380 V 400 V [P]
200 kW
AC-4660 V 690 V [P]
240 kW
AC-41000 V [P]
132 kW
Schéma
210S058
Combinable avec contacts auxiliaires
DILM820-XHI…
Tension de commande
RA 250: 230 - 250 V 40 - 60 Hz
Type de courant AC/DC
avec bobine à courant alternatif
Nombre de contacts
F = contact à fermeture
2 F
O = contact à ouverture
2 O
Contacts auxiliaires
Variantes possibles de montage de contacts auxiliaires
sur le côté : 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Montage latéral de contacts auxiliaires
2100DRW-97
Remarques
Éléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, à l'intérieur des modules de contacts auxiliaires
Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F
Remarques
circuit de protection intégré dans l'électronique de commande
Pour 660, 690 et 1000 V : inversion directe non possible.

Caractéristiques techniques

Tension alternative
AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hznuà 40 °C [Ith=Ie]
800 A
AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hznuà 50 °C [Ith=Ie]
715 A
AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hznuà 55 °C [Ith=Ie]
682 A
AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hznuà 60 °C [Ith=Ie]
650 A
AC-1Courant assigné d’emploiCourant thermique conventionnel, 3 pole, 50 - 60 Hzsous enveloppe [Ith]
600 A
AC-1Courant assigné d’emploiCourant thermique conventionnel 1 pôlenu [Ith]
1625 A
AC-1Courant assigné d’emploiCourant thermique conventionnel 1 pôlesous enveloppe [Ith]
1500 A
AC-3Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz220 V 230 V [Ie]
500 A
AC-3Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz240 V [Ie]
500 A
AC-3Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz380 V 400 V [Ie]
500 A
AC-3Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz415 V [Ie]
500 A
AC-3Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz440 V [Ie]
500 A
AC-3Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz500 V [Ie]
500 A
AC-3Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz660 V 690 V [Ie]
325 A
AC-3Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz1000 V [Ie]
95 A
AC-3Puissance assignée d'emploi [P]220 V 230 V [P]
155 kW
AC-3Puissance assignée d'emploi [P]240 V [P]
170 kW
AC-3Puissance assignée d'emploi [P]380 V 400 V [P]
265 kW
AC-3Puissance assignée d'emploi [P]415 V [P]
290 kW
AC-3Puissance assignée d'emploi [P]440 V [P]
315 kW
AC-3Puissance assignée d'emploi [P]500 V [P]
355 kW
AC-3Puissance assignée d'emploi [P]660 V 690 V [P]
300 kW
AC-3Puissance assignée d'emploi [P]1000 V [P]
132 kW
AC-4Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz220 V 230 V [Ie]
360 A
AC-4Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz240 V [Ie]
360 A
AC-4Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz380 V 400 V [Ie]
360 A
AC-4Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz415 V [Ie]
360 A
AC-4Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz440 V [Ie]
360 A
AC-4Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz500 V [Ie]
360 A
AC-4Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz660 V 690 V [Ie]
260 A
AC-4Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz1000 V [Ie]
95 A
AC-4Puissance assignée d'emploi [P]220 V 230 V [P]
112 kW
AC-4Puissance assignée d'emploi [P]240 V [P]
122 kW
AC-4Puissance assignée d'emploi [P]380 V 400 V [P]
200 kW
AC-4Puissance assignée d'emploi [P]415 V [P]
216 kW
AC-4Puissance assignée d'emploi [P]440 V [P]
229 kW
AC-4Puissance assignée d'emploi [P]500 V [P]
250 kW
AC-4Puissance assignée d'emploi [P]660 V 690 V [P]
240 kW
AC-4Puissance assignée d'emploi [P]1000 V [P]
132 kW
Tension continue
Courant assigné d'emploiIeDC-1Remarque
cf. DILDC300/DILDC600 et sur demande

Courbes caractéristiques

Montage latéral de contacts auxiliaires
2100DRW-97
Variantes possibles de montage de contacts auxiliaires
sur le côté : 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Courbe caractéristique
210U038
Récepteurs autres que les moteurs tripolaires
Conditions d'emploi
Charges non inductives ou faiblement inductives
Caractéristiques électriques
Enclenchement : 1 x courant assigné
Coupure : 1 x courant assigné
Catégorie d'emploi
100 % AC-1
Exemples d'utilisation
Chauffage
Courbe caractéristique
210U040

Encombrements

210X095
① DILM820-XHI11(V)-SI
② DILM820-XHI11-SA
