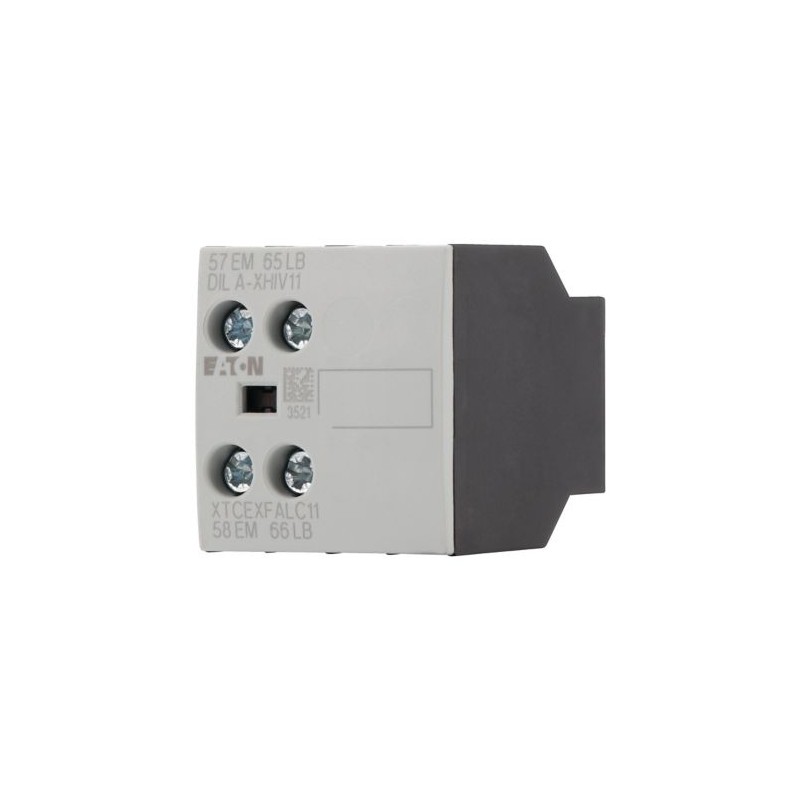

Agrandir l'image Les images sont à titre illustratif. Svp, révisez la fiche technique.

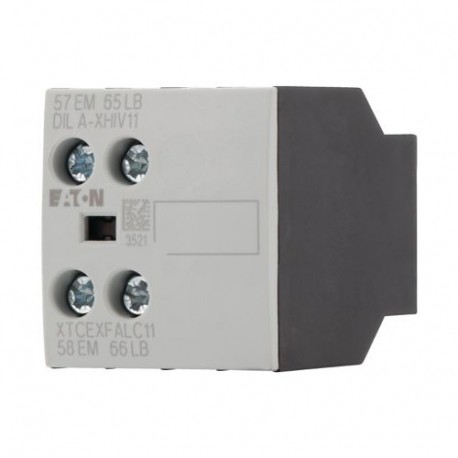

DILA-XHIV11 276423 Y7-276423 EATON ELECTRIC Module de contacts auxiliaires, saillant, 1 FA+1 OR, montage en ..

Name: DILA-XHIV11 276423 Y7-276423 EATON ELECTRIC Module de contacts auxiliaires, saillant, 1 FA+1 OR, montage en ..
Brand: EATON-MOELLER
SKU: ETN276423
Price: 22.07 EUR
Availability: InStock

0/5 - 0 Opiniones

Référence DILA-XHIV11

Code 276423

Numéro de catalogue: Y7-276423

Fabricant: EATON-MOELLER

Unités par colis: 5

Description:

Module de contacts auxiliaires, saillant, 1 FA+1 OR, montage en saillie, borne à boulon

DILA-XHIV11

Eaton Moeller® series DILA Auxiliary contact module, 2 pole, Ith= 16 A, 1 N/OE, 1 NCL, Front fixing, Screw terminals, DILA, DILM7 - DILM38

Module de contact auxiliaire, Fonction : pour applications standard, 2 pôles, Technique de connexion : Cosses à vis, Courant nominal de fonctionnement AC-15 220 V 230 V 240 V : Ie= 4 A, Courant nominal de fonctionnement AC-15 380 V 400 V 415 V : Ie= 4 A, Contacts N/OE : NON early make : 1 N/OE, Contacts NCL=NC late-break : 1 NCL, Type de montage : Fixation frontale, À utiliser avec : DILA(C)..., DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL..., DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Type : Contact auxiliaire de montage avant, Numéro de code et version de la combinaison Numéro distinctif : 51, 42 , 33

Plus de détails

Catégories:
Appareillage industriel basse tension > Bloc de contact auxiliaire

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

Prix total: $131.89

Prix unitaire: $26.38

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Related products

▲

Les plus vendus

▲

En savoir plus

▲

Spécifications générales

Nom du produit

Module de contacts auxiliaires pour accessoires DILA série Moeller® Eaton

Numéro de catalogue

276423

Code de modèle

DILA-XHIV11

EAN

4015082764234

Longueur du produit

45 mm

Hauteur du produit

38 mm

Largeur du produit

36 mm

Poids du produit

0.039 kg

Certifications

IEC/EN 60947-4-1
UL 508
UL Category Control No.: NKCR
CE
CSA Class No.: 3211-03
UL
UL File No.: E29184
CSA-C22.2 No. 14-05
IEC/EN 60947
CSA
CSA File No.: 012528
VDE 0660

Notes de catalogue

Courant assigné d’emploi : Conditions d’enclenchement et de coupure en DC-13, constant selon indications

Features & Functions

Fonctions

Pour les applications standard

Nombre de pôles

Bipolaire

Type de raccordement électrique

Raccordement à vis

General

Degré de protection

IP20

Résistance aux chocs

7 g, contact auxiliaire F, unité de base avec module de contact auxiliaire, mécanique, selon CEI/EN 60068-2-27, choc semi-sinusoïdal 10 ms
5 g, contact auxiliaire O, appareil de base avec module de contact auxiliaire, mécanique, selon CEI/EN 60068-2-27, choc semi-sinusoïdal 10 ms

Durée de vie électrique

1 300 000 manœuvres (à 230 V, AC-15, 3 A)

Longévité mécanique

10 000 000 manœuvres (fonctionnement AC)
10 000 000 manœuvres (fonctionnement DC)

Modèle

Montage en haut

Mode de pose

fixation frontale

Raccordement

Bornes à vis

Fréquence de fonctionnement

9000 manœuvres/heure

Catégorie de surtension

III

Degré de pollution

Protection

Protection contre les contacts avec les doigts et le dos de la main, Capot de protection en cas d'actionnement vertical par l'avant (EN 50274)

Tension assignée de tenue aux chocs (Uimp)

6000 V AC

Type

Contact auxiliaire à montage frontal

Climatic environmental conditions

Température ambiante de fonctionnement - min.

-25 °C

Température ambiante de fonctionnement - max.

60 °C

Température ambiante de fonctionnement (lieu clos) - min.

-25 °C

Température ambiante de fonctionnement (lieu clos) - max.

40 °C

Température ambiante de stockage - min.

-40 °C

Température ambiante de stockage - max.

80 °C

Résistance climatique

Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30

Terminal capacities

Section raccordable (fil flexible avec embout)

2 x (0,75 - 2,5) mm², Bornes à vis
1 x (0,75 - 2,5) mm², Bornes à vis

Section raccordable (monobrin)

2 x (0,75 - 2,5) mm², Bornes à vis
1 x (0,75 - 2,5) mm², Bornes à vis

Section raccordable (AWG monobrin/multibrin)

18 - 14

Taille de vis

M3.5, Vis de borne

Taille de tournevis

0,8 x 5,5/1 x 6 mm, Vis de borne, Tournevis pour vis à fente
2, borne à vis, tournevis Pozidriv

Couple de serrage

1,2 Nm, Bornes à vis

Electrical rating

Courant thermique conventionnel ith à 60 °C (tripolaire, ouvert)

16 A

Courant assigné d'emploi (Ie)

10 A à 24 V, DC L/R ≤ 15 ms (avec 1 contact en série)
0.25 A à 220 V, DC L/R ≤ 50 ms (avec 3 contacts en série)
6 A à 60 V, DC L/R ≤ 15 ms (avec 1 contact en série)
2.5 A à 24 V, DC L/R ≤ 50 ms (avec 3 contacts en série)
1 A à 60 V, DC L/R ≤ 50 ms (avec 3 contacts en série)
0.5 A à 110 V, DC L/R ≤ 50 ms (avec 3 contacts en série)
10 A à 60 V, DC L/R ≤ 15 ms (avec 2 contacts en série)
1 A à 220 V, DC L/R ≤ 15 ms (avec 1 contact en série)
3 A à 110 V, DC L/R ≤ 15 ms (avec 1 contact en série)
6 A à 110 V, DC L/R ≤ 15 ms (avec 3 contacts en série)
5 A à 220 V, DC L/R ≤ 15 ms (avec 3 contacts en série)

Courant assigné d'emploi (Ie) en AC-15, 220 V, 230 V, 240 V

4 A

Courant assigné d'emploi (Ie) AC-15, 380 V, 400 V, 415 V

4 A

Courant assigné d'emploi (le) AC-15, 500 V

1.5 A

Courant assigné d'emploi (le) DC-13, 60 V

1 A

Courant assigné d'emploi (le) DC-13, 110 V

0.5 A

Courant assigné d'emploi (le) DC-13, 220 V, 230 V

0.25 A

Tension assignée d'isolement (Ui)

690 V

Tension nominale (Ue) en AC - max.

500 V

Carac nominales de protection contre les courts-circuits

Max. 10 A gG/gL, fusible, sans soudure, contacts auxiliaires

Protection nominale contre les courts-circuits sans soudure

10 A gG/gL, 500 V, Max. Fusible, Contacts

Sécurité de l'isolation

400 V AC, Entre les contacts auxiliaires, conforme norme EN 61140
400 V AC, Entre la bobine et les contacts auxiliaires, conforme norme EN 61140

Puissance d'interruption (contacts auxiliaires, utilisation générale)

1 A, 250 V CC, (UL/CSA)
10 A, 600 V AC, (UL/CSA)

Puissance d'interruption (contacts auxiliaires, cycle pilote)

A600, avec bobine AC (UL/CSA)
P300, avec bobine DC (UL/CSA)

Contacts

Numéro de code

51 en combinaison avec DILA(C)-40
33 en combinaison avec DILA(C)-22
42 en combinaison avec DILA(C)-31

Fiabilité des contacts

λ < 5 x 1/10⁷ (un défaut sur 2 000 000 manœuvres pour Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)

Nombre de contacts

1 (contact à ouverture retardée)
1 (contact à fermeture avancée)

Nombre de contacts (inverseurs)

Nombre de contacts (normalement fermés)

Nombre de contacts (normalement ouverts)

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant

0 W

Capacité de dissipation thermique Pdiss

0 W

Dissipation thermique par pôle, en fonction du courant Pvid

0.16 W

Courant assigné d'emploi pour la dissipation thermique indiquée (In)

4 A

Dissipation thermique statique, indépendante du courant Pvs

0 W

10.2.2 Résistance à la corrosion
