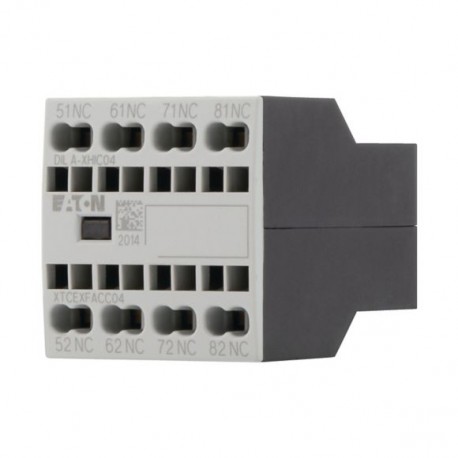

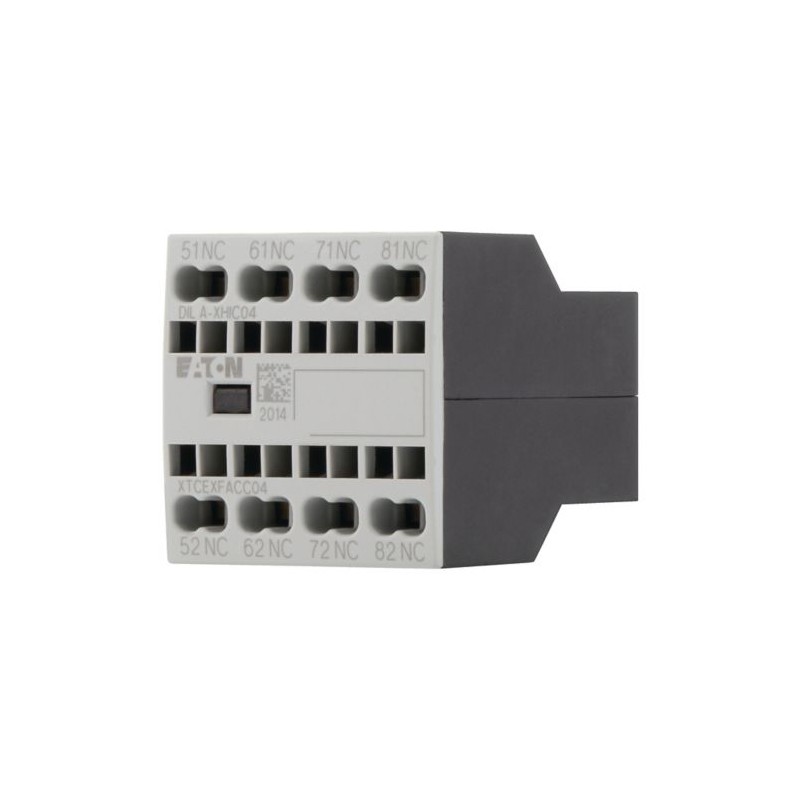

DILA-XHIC04 276530 XTCEXFACC04 EATON ELECTRIC Module de contacts auxiliaires, 4 O, montage en saillie, racco.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILA-XHIC04 276530 XTCEXFACC04 EATON ELECTRIC Module de contacts auxiliaires, 4 O, montage en saillie, racco..

DILA-XHIC04

276530

XTCEXFACC04

EATON-MOELLER

5

Module de contacts auxiliaires, 4 O, montage en saillie, raccordement par bornes à ressort

Bloc de contact auxiliaire 4 NC montage frontal Connexion à

Module de contacts auxiliaires, 4, Ith= 16 A, 4 O, Fixation par l'avant, Bornes à ressort, DILA, DILM7 - DILM38

Module de contact auxiliaire, avec contacts opposés verrouillés, Éléments de commutation selon EN 50005, Les combinaisons de la version E correspondent à la norme EN 50011 et doivent être préférées., Le contacteur à courant continu DILA(C)-22 ne doit être combiné qu’avec des contacts auxiliaires à 2 pôles., Fonction : pour les applications standard, 4 pôles, Technique de raccordement : Bornes à ressort, Courant nominal de fonctionnement AC-15 220 V 230 V 240 V : Ie= 4 A, Courant nominal de fonctionnement AC-15 380 V 400 V 415 V : Ie= 4 A, Contacts N/C = Normalement fermé : 4 NC, Type de montage : Fixation frontale, À utiliser avec : DILA(C)..., DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25... , DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL..., DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Type : Contact auxiliaire à montage frontal, Instructions : Contacts opposés verrouillés selon IEC/EN 60947-5-1 annexe L, à l’intérieur des modules de contacts auxiliaires, également pour les contacts auxiliaires intégrés du DILM 7 - DILM32, Contacts auxiliaires utilisés comme contacts miroir selon IEC/EN 60947-4-1 Annexe F (pas N/C à ouverture tardive), Numéro de code et version de la combinaison Numéro distinctif : 44E, 35, 26

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

Accessoires KDIL

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Module de contacts auxiliaires, 4, Ith= 16 A, 4 O, Fixation par l'avant, Bornes à ressort, DILA, DILM7 - DILM38
Module de contacts auxiliaires, avec éléments de contact mécaniquement liés, Éléments de verrouillage selon EN 50005, Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier., Le contacteur CC DILA(C)-22 ne doit être combiné qu’à des contacts auxiliaires à 2 pôles., Fonctionnement: pour applications standards, 4, Raccordement: Bornes à ressort, Courant assigné d’emploi AC-15 220 V 230 V 240 V: Ie= 4 A, Courant assigné d’emploi AC-15 380 V 400 V 415 V: Ie= 4 A, Nombre de contacts O = contact à ouverture: 4 O, Mode de montage: Fixation par l'avant, Utilisation avec: DILA(C)…, DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL…, DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Version: Contacts auxiliaires à montage frontal, Remarques: Eléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILM 7 - DILM32, Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F, Nombre caract./Exécution Nombre caractéristique: 44E, 35, 26

Gamme de livraison

This item can only be ordered until December 31, 2023 with a maximum delivery date of May 31, 2024.
Article de remplacement : DILA-XHI04-PI (référence : 199321)
Equipements complémentaires
Modules de contacts auxiliaires
Description
avec éléments de contact mécaniquement liés
Éléments de verrouillage selon EN 50005
Les combinaisons de la version E correspondent à EN 50011 et sont à privilégier.
Le contacteur CC DILA(C)-22 ne doit être combiné qu’à des contacts auxiliaires à 2 pôles.
Fonctionnement
pour applications standards
Nombre de pôles
4
Raccordement
Bornes à ressort
Courant assigné d’emploi
Courant thermique conventionnel 1 pôlenuà 60 °C [Ith]
16 A
AC-15220 V 230 V 240 V [Ie]
4 A
AC-15380 V 400 V 415 V [Ie]
4 A
Nombre de contacts
O = contact à ouverture
4 O
Mode de montage
Fixation par l'avant
Utilisation avec
DILA(C)…
nicht mit DILA-22…(VDC)
DILL…
DILM(C)7…
DILM(C)9…
DILM(C)12…
DILM(C)15…
DILM(C)17…
DILM(C)25…
DILM(C)32…
DILM38…
DILMF8…
DILMF11…
DILMF14…
DILMF17…
DILMF25…
DILMF32…
DILMP20…
DILMP32…
DILMP45…
Version
Contacts auxiliaires à montage frontal
Remarques
Eléments de contact mécaniquement liés selon IEC/EN 60947-5-1 Annexe L, dans les modules de contacts auxiliaires ainsi que dans les contacts auxiliaires intégrés des DILM 7 - DILM32
Contact auxiliaire à ouverture (non à ouverture retardée) utilisable comme contact miroir selon IEC/EN 60947-4-1 Annexe F
Nombre caract./Exécution
Nombre caractéristique
44E
Avec appareil de base
DILA(C)-40
35
Avec appareil de base
DILA(C)-31
26
Avec appareil de base
DILA(C)-22

Caractéristiques techniques

Généralités
Conformité aux normes
CEI/EN 60947, VDE 0660, UL, CSA
Longévité mécaniqueavec bobine AC [manœuvres]
10 x 106
Longévité mécaniqueavec bobine DC [manœuvres]
10 x 106
Longévité de l'appareilsous Ue= 230 V, AC-15, 3 A [manœuvres]
1.3 x 106
Fréquence de manœuvres max. [Man./h]
9000
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteAppareil nu
-25 - +60 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Température ambianteTempérature ambiante de stockage
- 40 - 80 °C
Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msAppareil de base + moduleContact F
7 g
Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msAppareil de base + moduleContact O
5 g
Degré de protection
IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Poids
0.056 kg
Sections raccordablesBornes à visBoulons de raccordement
M3,5
Sections raccordablesBornes à ressortConducteur souple avec embout
1 x (0,75 - 1,5)
2 x (0,75 - 1,5) mm2
Sections raccordablesBornes à ressortâme massive ou multibrins
18 – 14 AWG
Sections raccordablesBornes à ressortTournevis pour vis à fente
0,6 x 3,5 mm
Circuits électriques
Contacts liés positivement à l'intérieur d'un module de contacts auxiliaires (selon IEC 60947-5-1 appendice L)
Oui
Contact O (pas de contact O retardé ) pouvant servir de contact miroir (selon IEC/EN 60947-4-1, annexe F)
DILM7 - DILM32
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
690 V AC
Tension assignée d'emploi [Ue]
500 V AC
Séparation sûre selon EN 61140entre la bobine et les contacts auxiliaires
400 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
400 V AC
Courant assigné d'emploiCourant thermique conventionnel 1 pôleà 60 °C [Ith]
16 A
Courant assigné d'emploiAC-15220 V 230 V 240 V [Ie]
4 A
Courant assigné d'emploiAC-15380 V 400 V 415 V [Ie]
4 A
Courant assigné d'emploiAC-15500 V [Ie]
1.5 A
Courant assigné d'emploiDC
Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [24 V]
10 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [60 V]
6 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :2 [60 V]
10 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [110 V]
3 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :3 [110 V]
6 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [220 V]
1 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :3 [220 V]
5 A
Courant assigné d'emploiDCDC L/R ≦ 50 msPôles en série :3 [24 V]
2.5 A
Courant assigné d'emploiDCDC L/R ≦ 50 msPôles en série :3 [60 V]
1 A
Courant assigné d'emploiDCDC L/R ≦ 50 msPôles en série :3 [110 V]
0.5 A
Courant assigné d'emploiDCDC L/R ≦ 50 msPôles en série :3 [220 V]
0.25 A
Courant assigné d'emploiDCDC-13 (6xP)24 V [Ie]
2.5 A
Courant assigné d'emploiDCDC-13 (6xP)60 V [Ie]
1 A
Courant assigné d'emploiDCDC-13 (6xP)110 V [Ie]
0.5 A
Courant assigné d'emploiDCDC-13 (6xP)220 V [Ie]
0.25 A
Tenue aux courts-circuits sans soudurePar fusible (calibre max.)500 V
10 A gG/gL
Pertes par effet Joule sous Ithavec bobine CA
2.6 W
Pertes par effet Joule sous Ithavec bobine CC
2.6 W
Pertes par effet Joule sous IthPertes par effet Joule par circuit électrique auxiliaire sous Ie(AC-15/230 V)
0.16 W
Caractéristiques électriques homologuées
Contacts auxiliairesPilot DutyAvec bobine AC
A600
Contacts auxiliairesPilot DutyAvec bobine DC
P300
Contacts auxiliairesGeneral UseAC
600 V
Contacts auxiliairesGeneral UseAC
10 A
Contacts auxiliairesGeneral UseDC
250 V
Contacts auxiliairesGeneral UseDC
1 A

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
4 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.16 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Bloc de contact auxiliaire (EC000041)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Bloc de contact auxiliaire (ecl@ss13-27-37-13-02 [AKN342018])
nombre de contacts en tant qu'inverseurs
0
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant que contacts à ouverture
4
nombre d'interrupteurs de signal d'erreur
0
courant de fonctionnement nominal CA-15, 230 V
4 A
finition du raccordement électrique
raccordement par borne à ressort
modèle
relevable
mode de pose
fixation frontale
douille
sans

Homologations

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No

ETIM for 276530 Appareillage industriel basse tension (EC000041)
Caractéristique Valeur
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 4
Nombre d'interrupteurs de signal d'erreur (EF007613) 0
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 4 A
Finition du raccordement électrique (EF003961) Raccordement par borne à ressort
Modèle (EF000010) Relevable
Type de montage (EF000003) Fixation frontale
Douille (EF000048) Sans

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILA-XHIC04 XTCEXFACC04 276530 FR_276530.pdf 120 Kbytes DILA-XHIC04 XTCEXFACC04 276530 FR_276530.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
